本案例绘制的第一部分为水池的平面图形，绘制平面图形可以从总到细地绘制，也就是先绘制出图形的主体部分，再根据图形的主体来绘制图形中的其他细节部分，图形的详细部位可以依附于主体部分来绘制。

1)单击“图层控制”下拉列表框，选择“轮廓”图层为当前图层。

2）使用“矩形（REC）”命令，绘制一个2000mm×2200mm的矩形，如图8-45所示。

3）单击“图层控制”下拉列表框，选择“轴线”图层为当前图层。

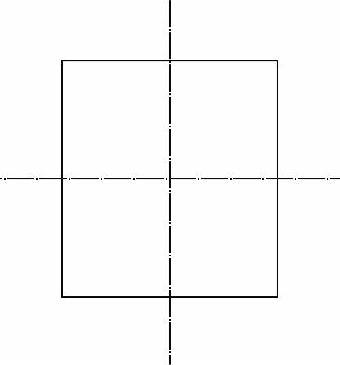

4）使用“构造线（XL）”命令，绘制矩形的横向和纵向中心线，如图8-46所示。

图8-45 绘制矩形

图8-46 绘制构造线

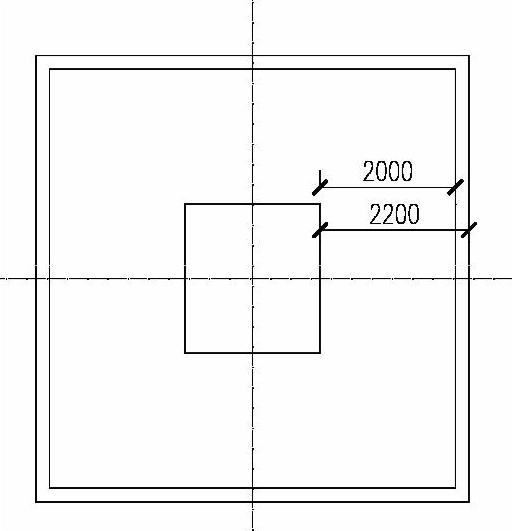

5）使用“偏移（O）”命令，将绘制的矩形向外各偏移2000和2200mm，如图8-47所示。

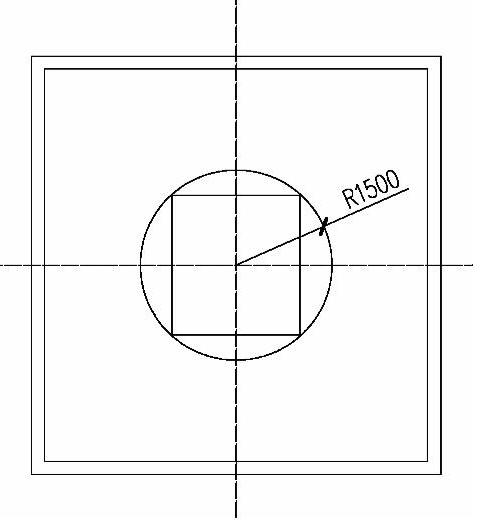

6）使用“圆（C）”命令，捕捉两条构造线的交点作为圆心，绘制半径为1500mm的圆，如图8-48所示。

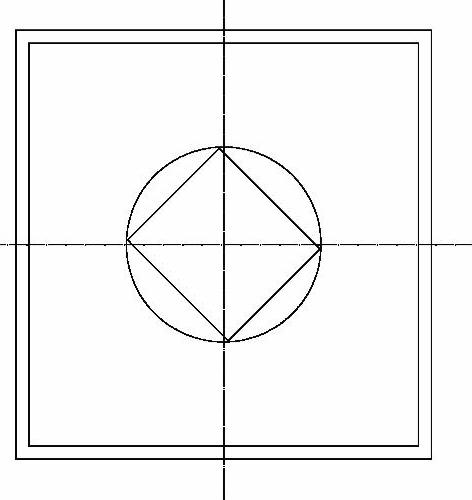

7）使用“旋转（RO）”命令，选择最小的矩形，以构造线的交点为基点，将矩形旋转45°，如图8-49所示。

图8-47 偏移矩形

图8-48 绘制圆形

图8-49 旋转图形

8）单击“图层控制”下拉列表框，选择“填充”为当前图层，并关闭“轴线”图层。(www.daowen.com)

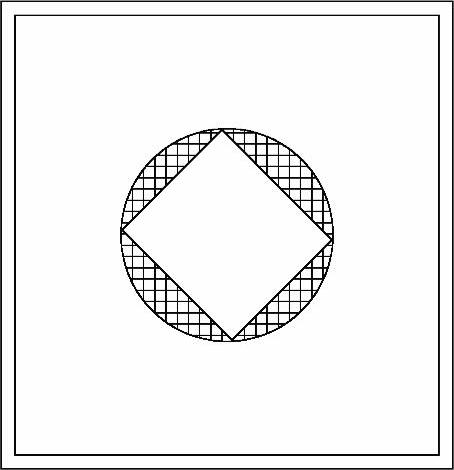

9）使用“图案填充（H）”命令，选择图案“NET”，设置“比例”为50，填充后的效果如图8-50所示。

10）单击“图层控制”下拉列表框，选择“池水”图层为当前图层。

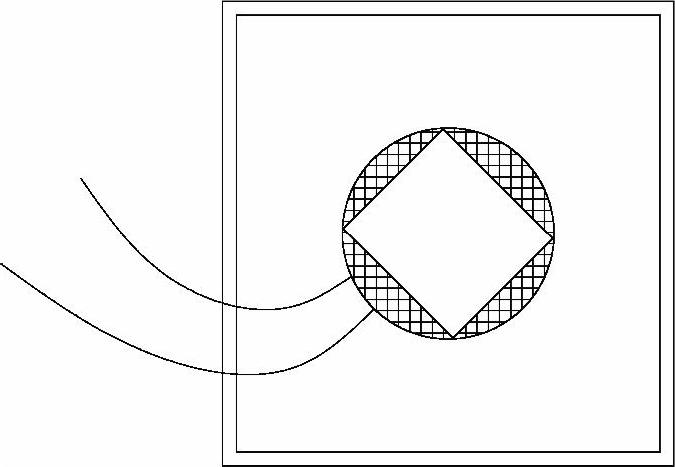

11）使用“样条曲线（SPL）”命令，绘制曲线，表示流水槽，如图8-51所示。

图8-50 填充图案

图8-51 绘制水槽

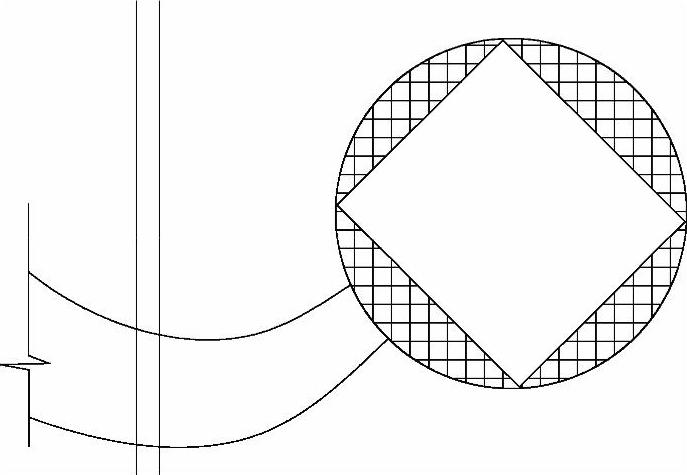

12）使用“多段线（PL）”和“修剪（TR）”等命令，绘制折断线，并修剪多余线段，如图8-52所示。

13）单击“图层控制”下拉列表框，选择“尺寸标注”图层为当前图层。

14）使用“线性标注（DLI）”和“连续标注（DCO）”等命令，对图形进行尺寸标注，如图8-53所示。

图8-52 修剪线段

图8-53 尺寸标注

15）单击“图层控制”下拉列表框，选择“文字标注”图层为当前图层。

16）使用多段线、圆、直线和单行文字等命令，绘制剖切线符号；再使用“引线标注（LE）”命令，对图形进行材质的文字说明，如图8-54所示。

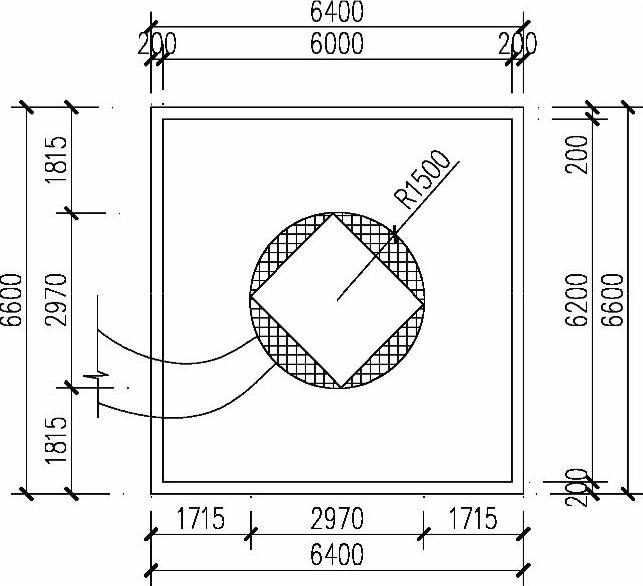

17）使用“单行文字（DT）”命令，输入图名“水池平面图”，文字大小为500mm，如图8-55所示。

18）至此，该水池平面图已经绘制完成，按下<Ctrl+S>组合键进行保存。
