水景树池剖面图绘制,详细教程

时间:2023-08-30 理论教育 版权反馈
【摘要】:图8-33 剖面结构图8-34 修剪剖面结构8)使用“矩形”命令,在图形的相应位置绘制240mm×120mm和440mm×100mm的矩形,如图8-35所示。12)以与上一步同样的方法,进行再次填充,图案选择“AR-CONC”,比例为0.5,填充效果如图8-38所示。17)双击图名标注,输入“水景树池1-1剖面图”文字对象,如图8-41所示。18)至此,其水景树池的平面图、立面图和1-1剖面图已经绘制完成,按组合键进行保存。

水景树池剖面图绘制,详细教程

观察平面图形中的剖断线和立面图,用户在绘制1-1剖面图形时,可以根据立面图形进行绘制。

1)在“图层控制”下拉列表框中,打开“轴线”图层。

2)使用“复制(CO)”命令,选择立面图形中的所有图形,单击任意一点,向下移动鼠标到相应位置并单击。

3)使用“删除(E)”命令,选择图形中多余图形,再按<Enter>键,即可完成删除操作。

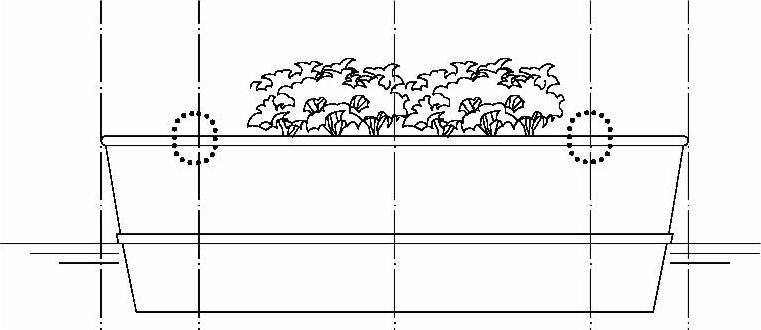

4)使用“直线(L)”命令,在保留图形的相应位置绘制两条长为50mm的纵向直线,如图8-31所示。

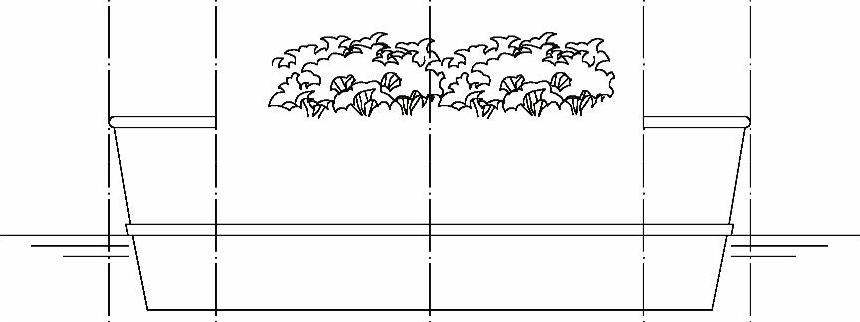

5)使用“修剪(TR)”命令,选择上步绘制的两条直线为边界,修剪掉两条直线之间的横向线段,如图8-32所示。


图8-31 绘制直线


图8-32 修剪图形

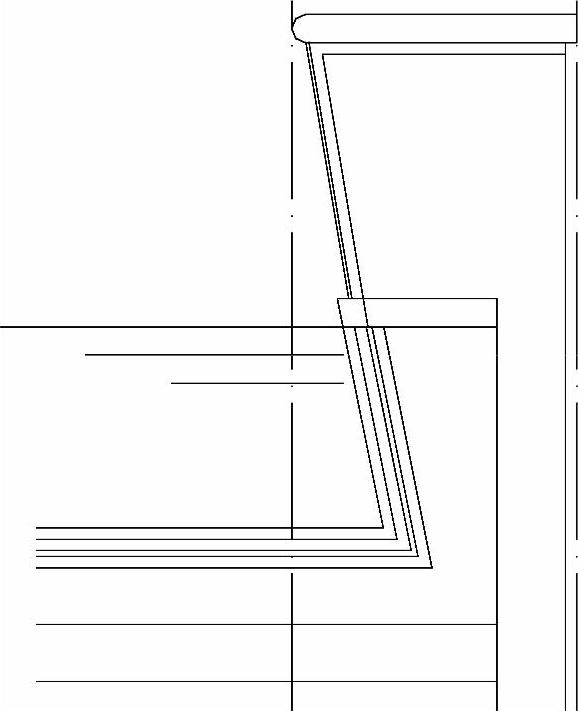

6)使用“直线(L)”命令,按如图8-33所示绘制直线。

7)使用“修剪(TR)”命令,选择绘制的所有图形,单击图形中多余线段,如图8-34所示。


图8-33 剖面结构


图8-34 修剪剖面结构

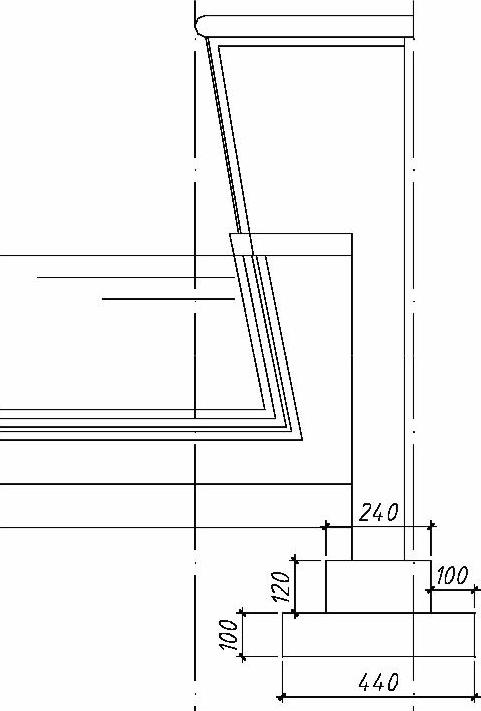

8)使用“矩形(REC)”命令,在图形的相应位置绘制240mm×120mm和440mm×100mm的矩形,如图8-35所示。

9)使用“多段线(PL)”命令,单击图形相应位置,根据命令提示输入“半宽(H)”,再输入“1”,按如图8-36所示绘制折段线。

10)在“图层控制”下拉列表框中,关闭“轴线”图层,并选择“填充”图层为当前图层。


图8-35 绘制矩形(www.daowen.com)


图8-36 剖断符号

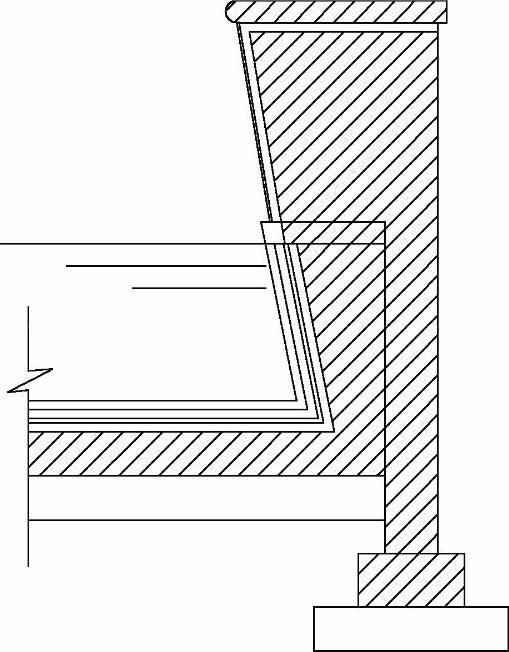

11)使用“图案填充(H)”命令,对图形相应位置进行填充,选择图案为“ANSI31”,比例为10,如图8-37所示。

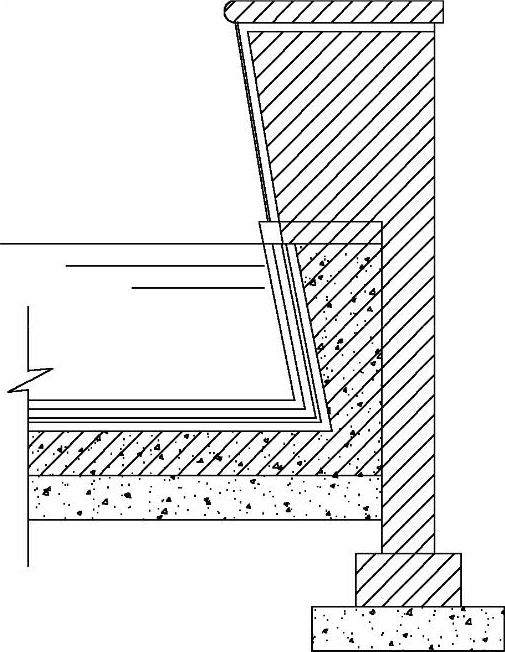

12)以与上一步同样的方法,进行再次填充,图案选择“AR-CONC”,比例为0.5,填充效果如图8-38所示。


图8-37 填充1


图8-38 填充2

13)在“图层控制”下拉列表框中,打开“轴线”图层。

14)使用“删除(E)”命令,选择最中间轴线右边的所有图形,按<Enter>键,即可完成删除图形。

15)使用“镜像(MI)”命令,选择最中间轴线左边的所有图形,以中间轴线为对称线,进行镜像,如图8-39所示。

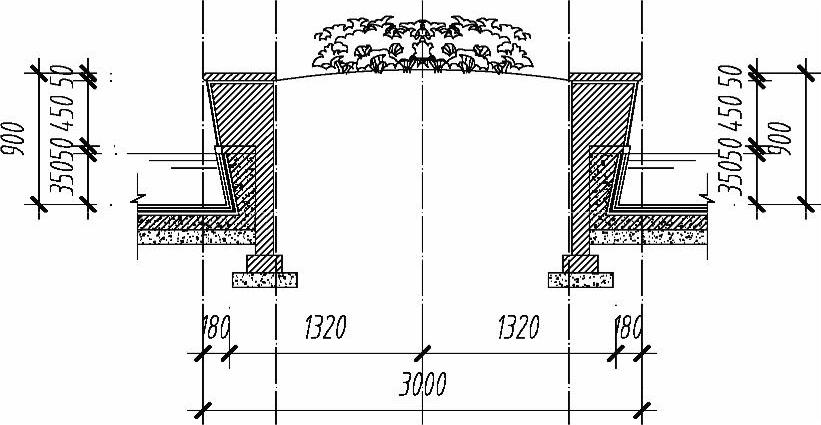

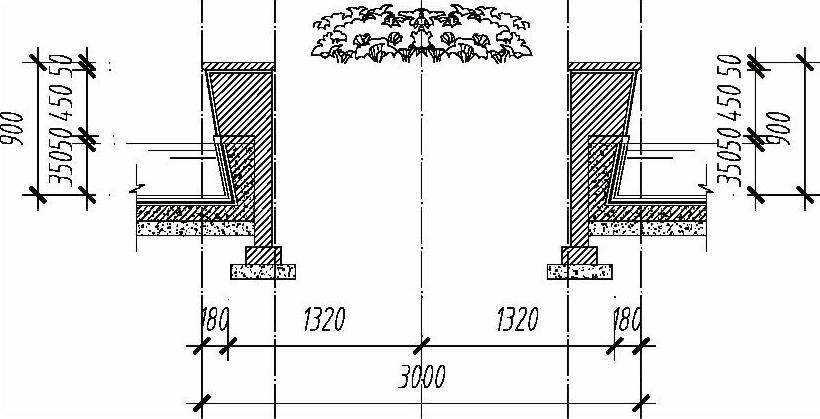

16)使用“圆弧(ARC)”命令,按图8-40所示绘制一个圆弧形。

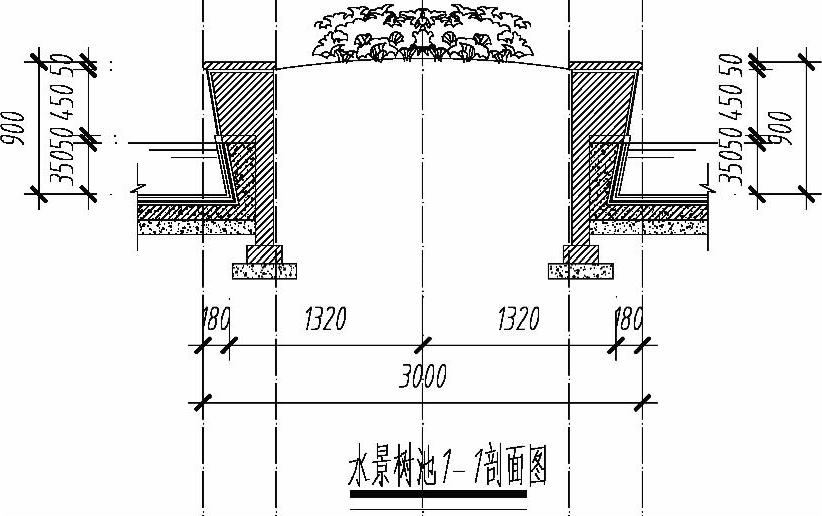

17)双击图名标注,输入“水景树池1-1剖面图”文字对象,如图8-41所示。

18)至此,其水景树池的平面图、立面图和1-1剖面图已经绘制完成,按<Ctrl+S>组合键进行保存。


图8-39 镜像图形


图8-40 绘制的圆弧


图8-41 图名标注
