水景树池立面图需结合平面图来绘制，用户可以直接根据平面图形中的轴线来绘制。

1)在“图层”面板的“图层控制”下拉列表框中，选择“花台”图层为当前图层。

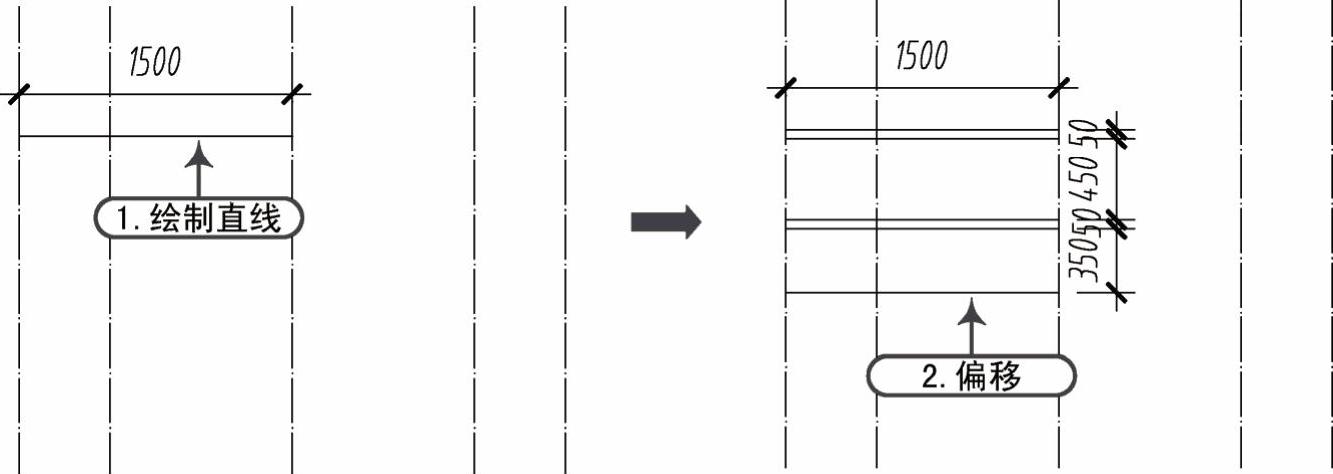

2)使用“直线(L)”命令，在前面垂直轴线的延长线上绘制一条长为1500mm的直线；再使用“偏移(O)”命令，将上一步所绘制的水平条段按图8-17所示进行偏移。

图8-17 偏移直线

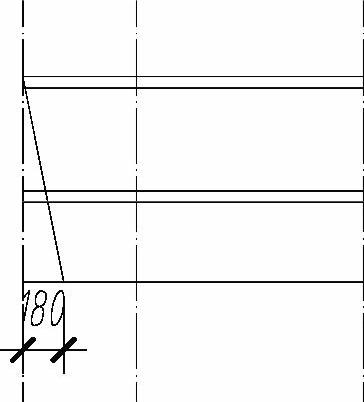

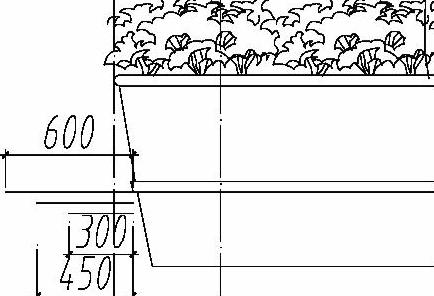

3）使用“直线（L）”命令，以图形的左上角为第一点，按如图8-18所示绘制一条直线。

4）使用“偏移（O）”命令，根据命令栏提示，输入20mm，选择上步绘制的直线，向左偏移；再使用“修剪（TR）”命令，选择绘制的图形，单击图形中多余线段，如图8-19所示。

图8-18 绘制直线

图8-19 修剪图形

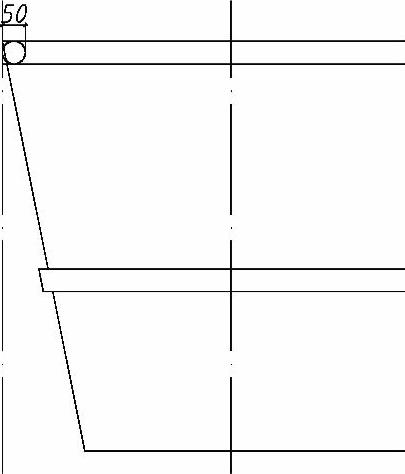

5）使用“圆（C）”命令，在图形的左上角绘制一个直径为50mm的圆，如图8-20所示。

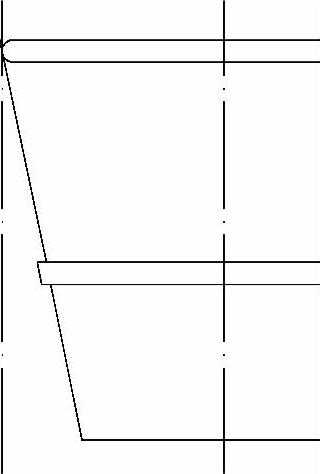

6）使用“修剪（TR）”命令，修剪图形中多余线段，如图8-21所示。

图8-20 绘制圆形

图8-21 修剪图形

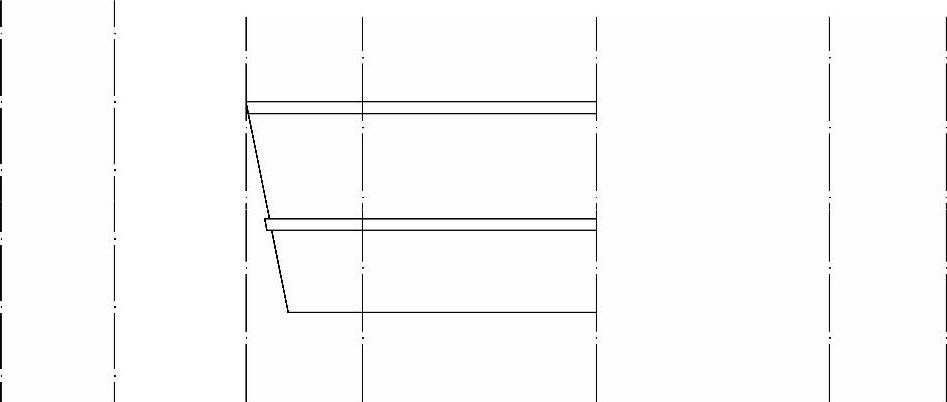

7）选择左边斜直线，选择上面交点，移动到圆形下方。

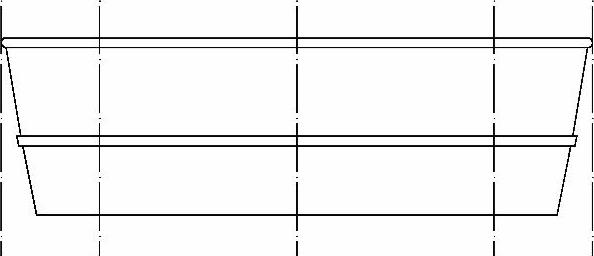

8）使用“镜像（MI）”命令，选择绘制的所有图形，以最中间的纵向轴线为镜像轴线，左右镜像效果，如图8-22所示。

9）使用“插入（I）”命令，选择路径为“案例\08\植物立面.dwg”文件，插入到图形的相应位置。

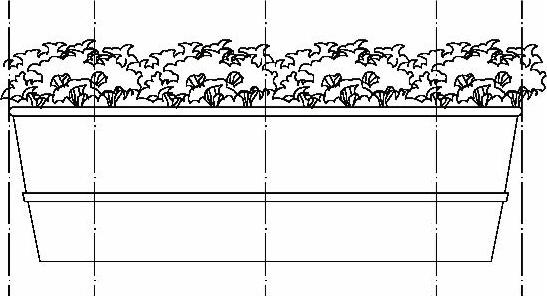

10）使用“复制（CO）”命令，选择上一步插入的图形，向右复制3个，如图8-23所示。

图8-22 镜像图形

图8-23 复制图形

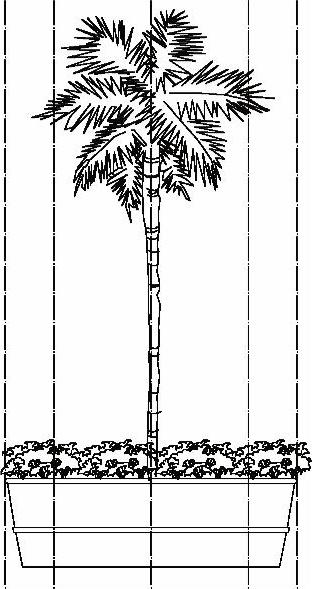

11）使用“插入（I）”命令，选择路径为“案例\08\树立面.dwg”文件，插入到图形的相应位置，如图8-24所示。(www.daowen.com)

12）在“图层”面板的“图层控制”下拉列表框中，选择“池水”图层为当前图层。

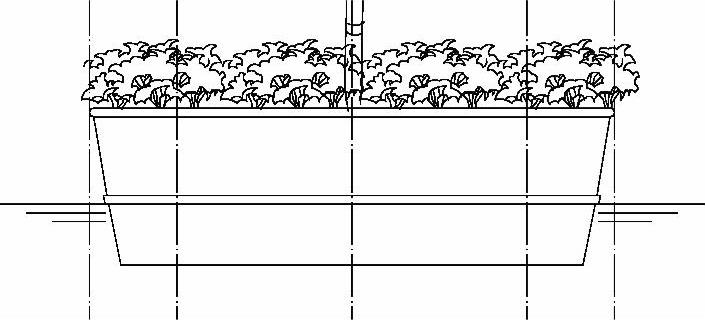

13）使用“直线（L）”命令，在图形的相应位置绘制3条直线，如图8-25所示。

14）使用“镜像（MI）”命令，选择上步绘制的3条直线，以中间的纵向轴线为镜像线进行左右镜像，如图8-26所示。

图8-24 插入图形

图8-25 绘制常水位

图8-26 镜像常水位

15）在“图层”面板的“图层控制”下拉列表框中，选择“标注尺寸”图层为当前图层。

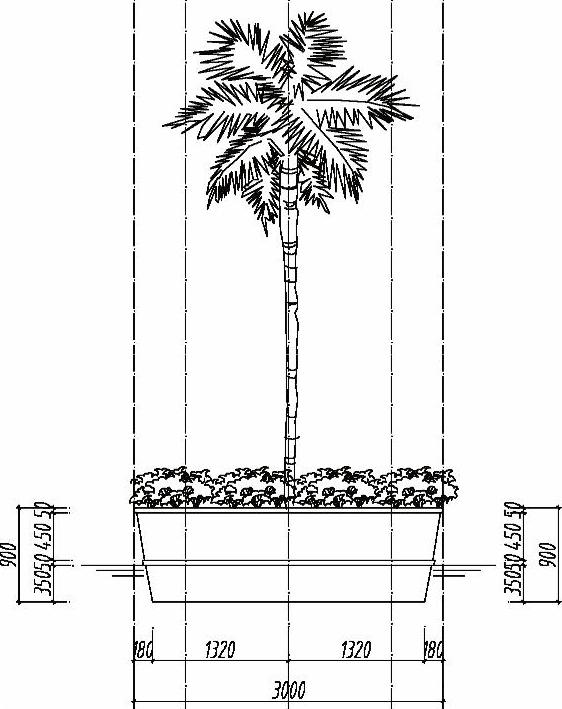

16）使用“线型标注（DIMLIN）”命令，对图形进行标注，如图8-27所示。

17）使用“复制（CO）”命令，选择平面图形中的图名标注，复制到立面图形的正下方。

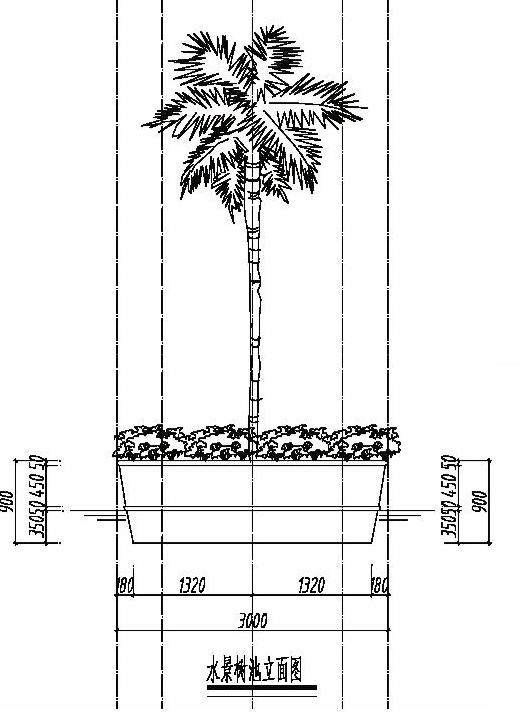

18）双击立面图表下方图名标注的方字，再输入“水景树池立面图”，如图8-28所示。

图8-27 尺寸标注

图8-28 图名标注

19）在“图层控制”下拉列表框中，将“轴线”图层关闭，并选择“填充”图层为当前图层。

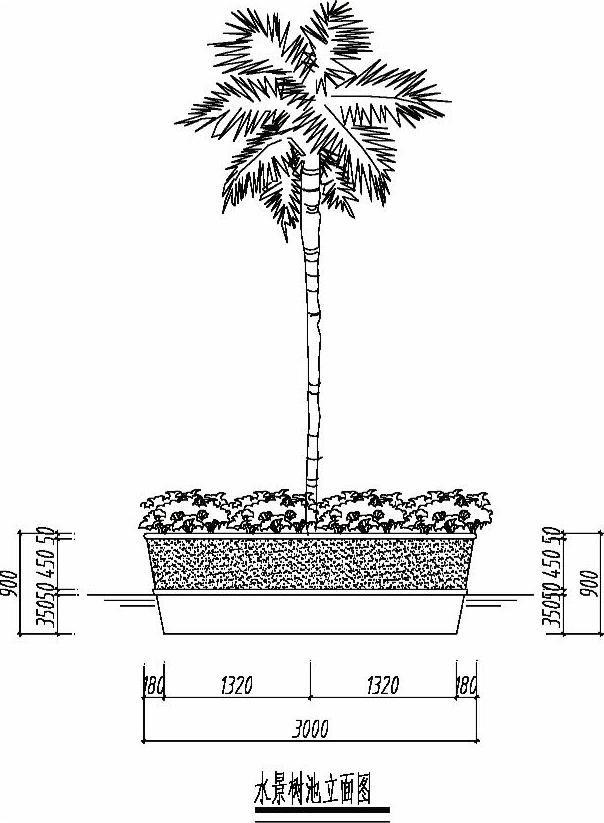

20）使用“图案填充（H）”命令，对图形相应位置进行填充，选择图案为“AR-SAND”，比例为1，如图8-29所示。

21）在“图层控制”下拉列表框中选择“文字标注”图层为当前图层。

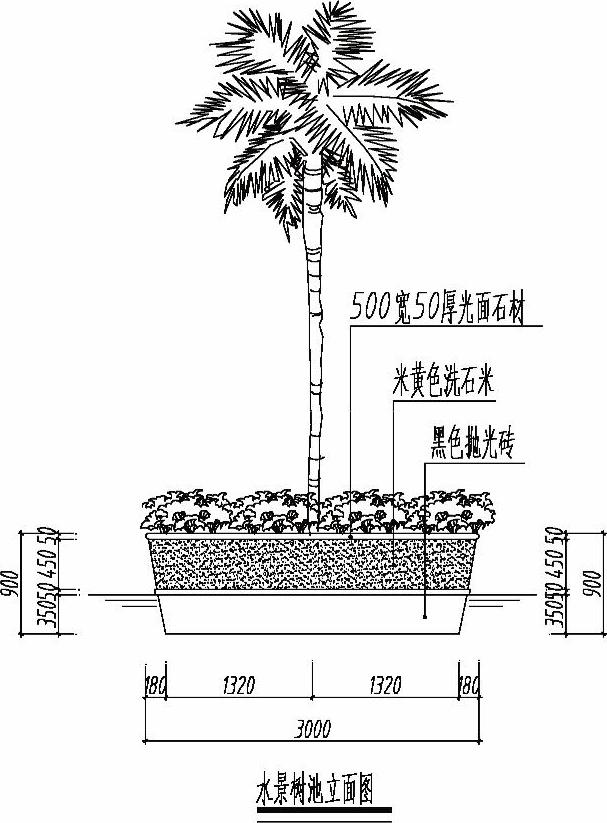

22）使用“引线标注（LE）”命令，按如图8-30所示进行文字标注。

图8-29 填充图案

图8-30 引线标注
