水体工程图主要有视图的配置、局部放大图、展开剖面图、分层表示法、掀土表示法等，用户可以根据以上内容和图形的相关情况与要求来绘制图形。

1.视图的配置

水景工程图的基本图样仍然是平面图、立面图和剖面图。水景工程构筑物，如基础、驳岸、水闸、水池等许多部分被土层覆盖，所以剖面图和断面图应用较多。人站在上游面向建筑物所得的视图叫作上游立面图，人站在下游面向建筑物所得视图叫作下游立面图。

为看图方便，每个视图都应在图形下方标出名称，各视图应尽量按投影关系配置。布置图形时，习惯使水流方向由左向右或自上而下。

2.其他表示方法

1）局部放大图

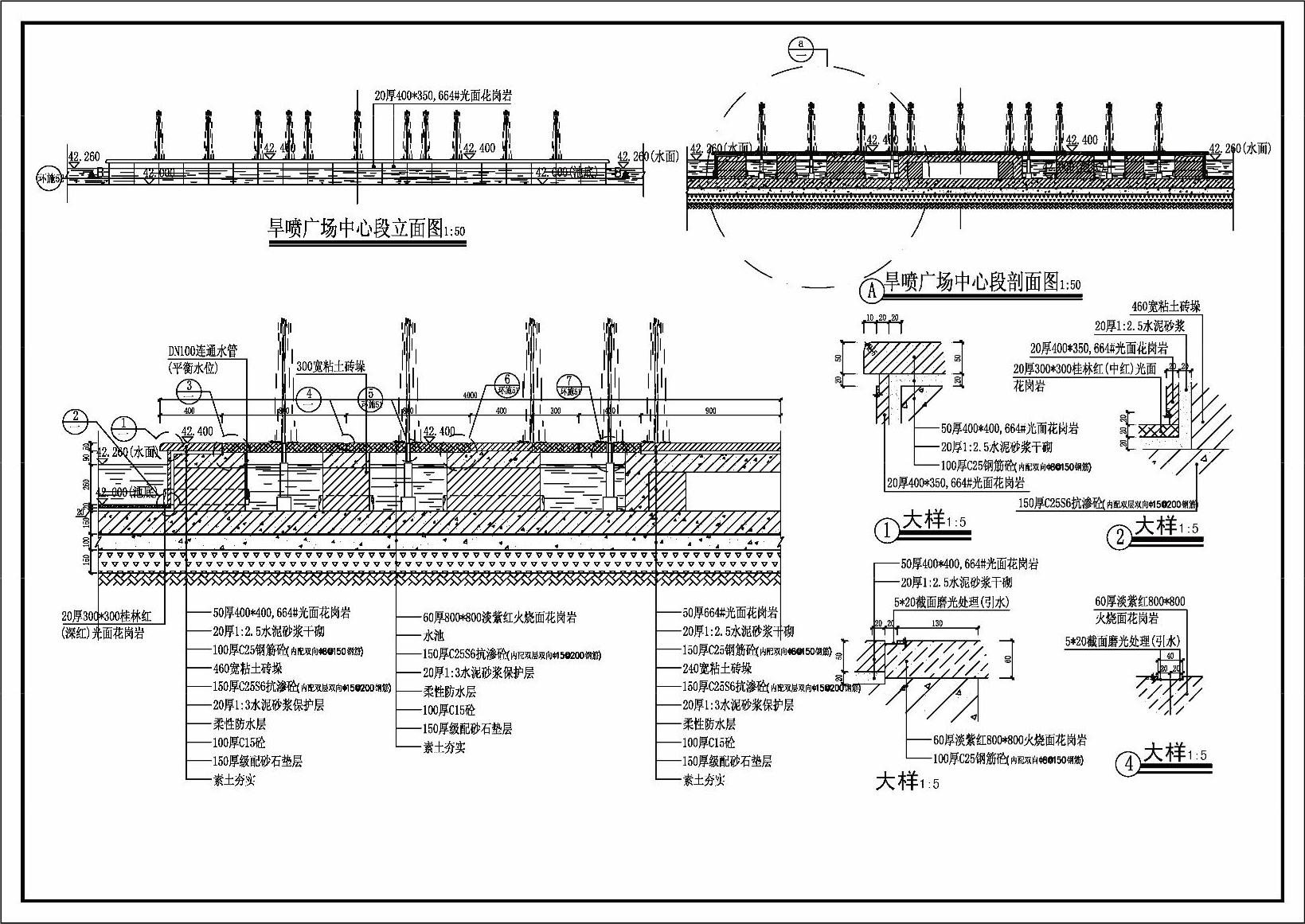

细小结构可用大于原图所采用的比例画出来，并把它们放置在图纸的适当位置，用这种方法画出的图形称为局部放大图，同时放大的详图必须标注索引标志和详图标志，如图8-7所示。

图8-7 局部放大图样例(www.daowen.com)

2）展开剖面图

当构筑物的轴线是曲线或折线时，可沿轴线剖开物体并向剖切面投影，然后将所得剖面图展开在一个平面上，这种剖面图称为展开剖面图，在图名后应标注“展开”二字。

3）分层表示法

当构筑物有几层结构时，在同一视图内可按其结构层次分层绘制。相邻层次用波浪线分界，并用文字在图形下方标注各层名称。

4）掀土表示法

被土层覆盖的结构，在平面图中不可见。为表示这部分结构，可假想将土层掀开后再画出视图。

5）规定画法

除可采用规定画法和简化画法外，构筑物中的各种缝线，如沉陷缝、伸缩缝和材料分界线，两边的表面虽然在同一平面内，但画图时一般按轮廓线处理，用一条粗实线表示。
