首先调用上一实例“雕塑.dwg”文件的绘图环境，将雕塑图形删除，并另存为新的文件；然后在此基础上先绘制出围墙立面轮廓，最后进行相应的标注。绘制围墙的图形最终效果如图7-84所示。

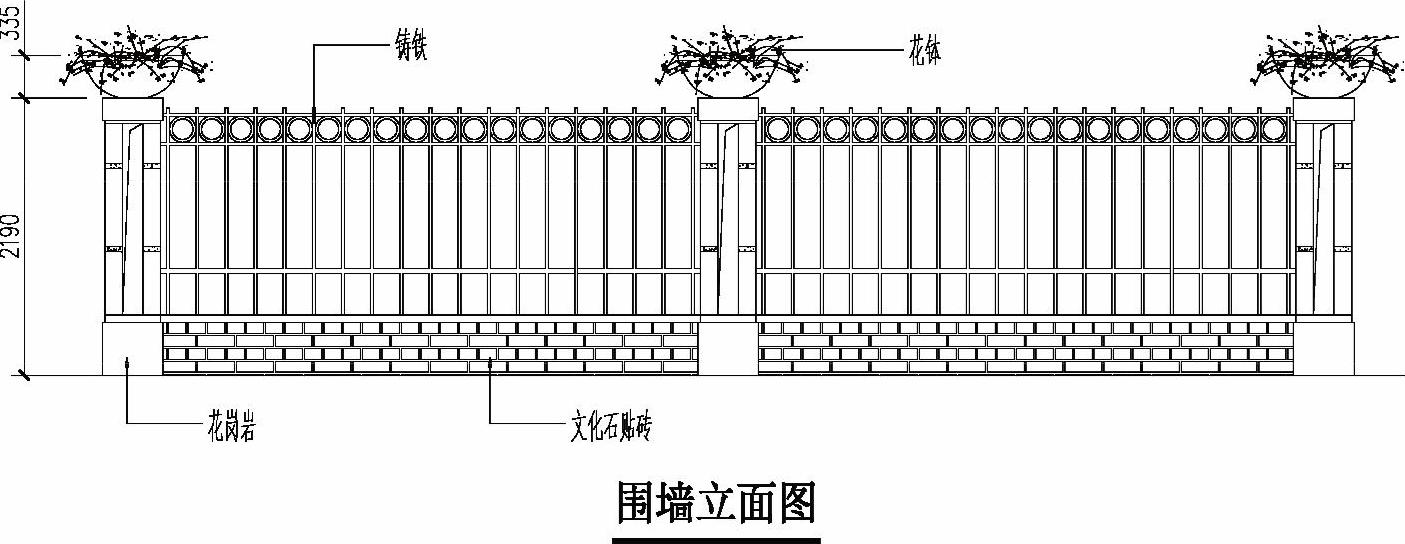

图7-84 围墙图形效果

1）启动AutoCAD 2016，选择“文件|打开”菜单命令，将“案例\07\雕塑.dwg”文件打开。

2）再选择“文件|另存为”菜单命令，将该文件另存为“案例\07\围墙.dwg”，从而调用该文件的绘图环境。

3）使用“删除（E）”命令，选择文件中的所有图形，按<Enter>键进行删除。

4）在“图层控制”下拉列表中选择“轮廓线”图层为当前图层。

5）执行“矩形（REC）”命令，绘制478mm×2190mm的矩形；再执行“分解（X）”命令和“偏移（O）”命令，将矩形分解并按照如图7-85所示进行偏移。

6）执行“修剪（TR）”命令，修剪掉多余的线条，效果如图7-86所示。

7）执行“偏移（O）”命令，将线段继续按图7-87所示进行偏移。

图7-85 绘制矩形并偏移

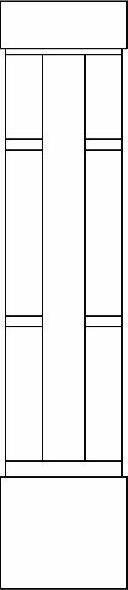

图7-86 修剪效果

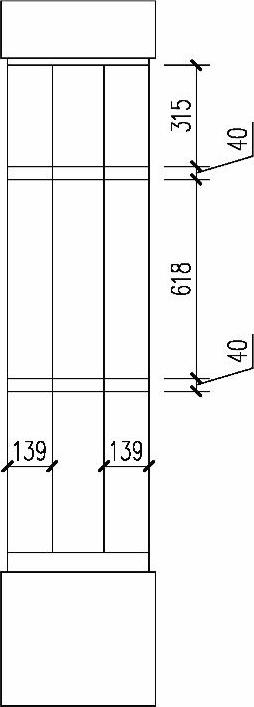

图7-87 偏移线段

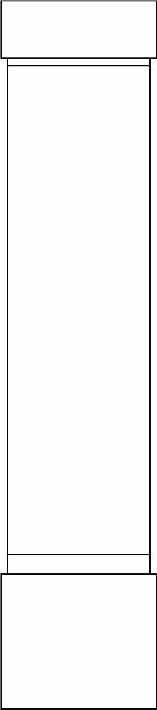

8）执行“修剪（TR）”命令，修剪多余的线条，如图7-88所示。

9）再执行“直线（L）”命令，在中间绘制斜线以表示镂空效果，如图7-89所示。

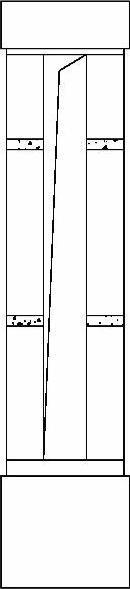

10）执行“图案填充（H）”命令，设置图案为“AR-CONC”，比例为0.5，对相应位置进行填充，如图7-90所示。

图7-88 修剪图形

图7-89 绘制斜线

图7-90 填充图案

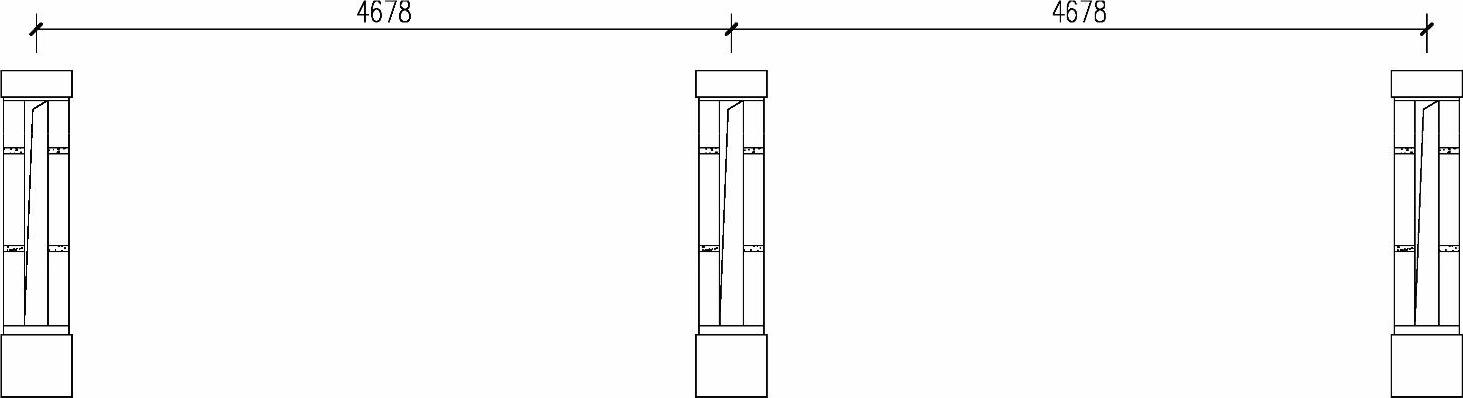

11)执行“复制(CO)”命令，将绘制好的柱子图形以4678的距离进行水平复制，如图7-91所示。

图7-91 复制图形

12）执行“直线（L）”命令，捕捉相应柱子轮廓，绘制水平连接线，如图7-92所示。

(www.daowen.com)

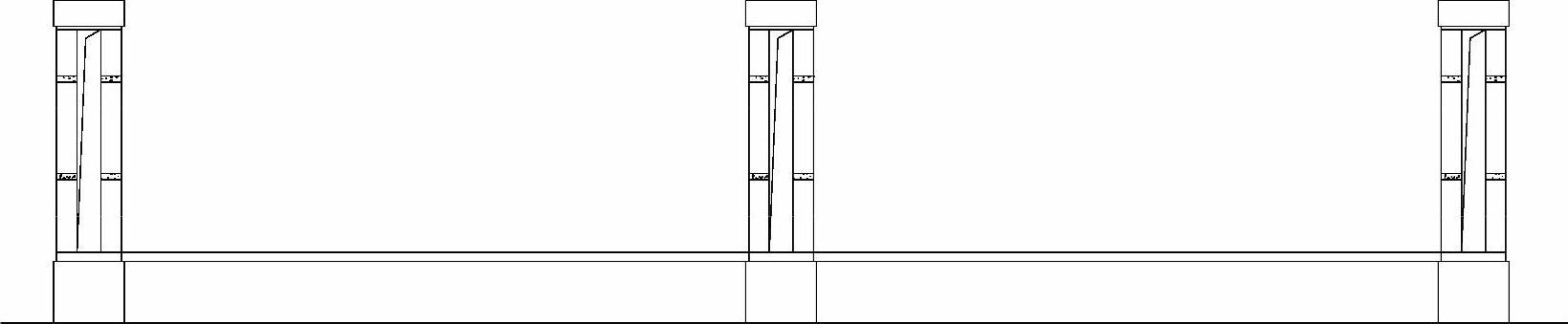

图7-92 绘制水平连接线

13）执行“矩形（REC）”命令，在两柱子中间绘制23mm×1633mm的矩形；再执行“复制（CO）”命令，将矩形以中间间距为206mm的距离进行复制，如图7-93所示。

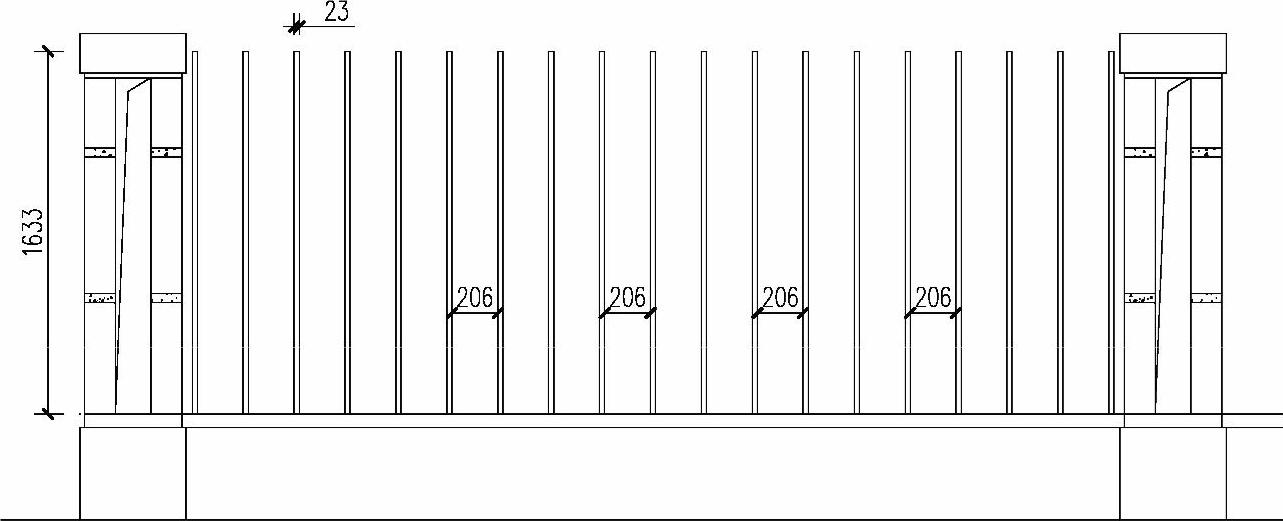

图7-93 绘制矩形并复制

14）执行“偏移（O）”命令，将柱子之间的上水平线向上依次偏移327mm、38mm、976mm、22mm、206mm、22mm，如图7-94所示。

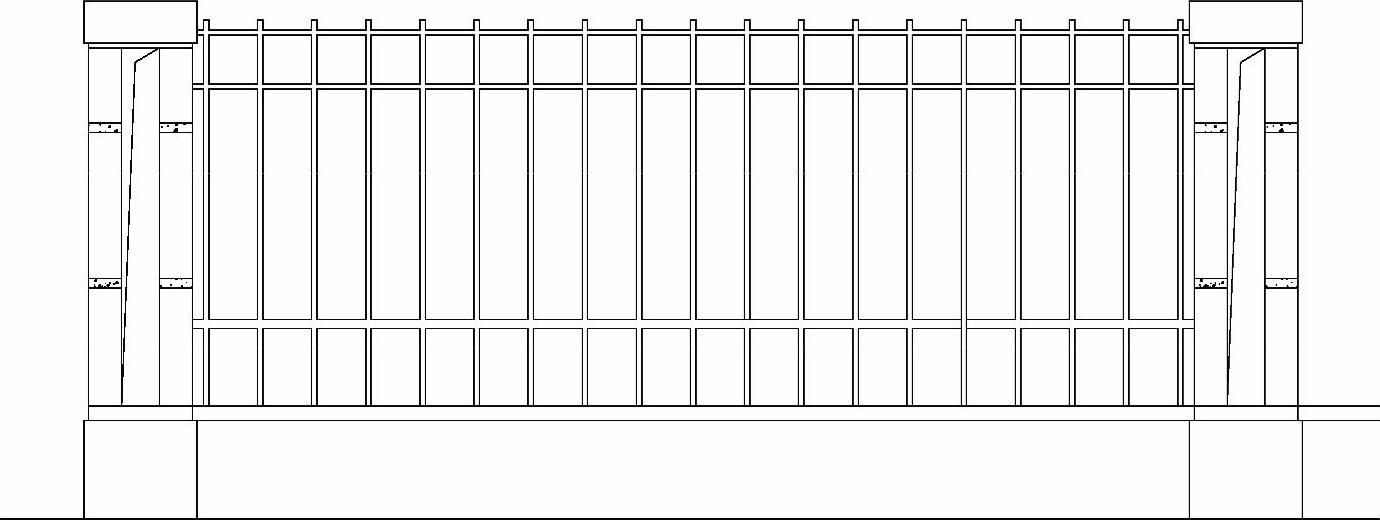

15）执行“修剪（TR）”命令，修剪出栏杆的效果，如图7-95所示。

16）执行“圆（C）”命令，在上侧框内绘制与宽同宽的圆，再执行“偏移（O）”命令，将圆向内偏移22mm，以形成圆环；再执行“复制（CO）”命令，将圆环复制到各个相应的框内，如图7-96所示。

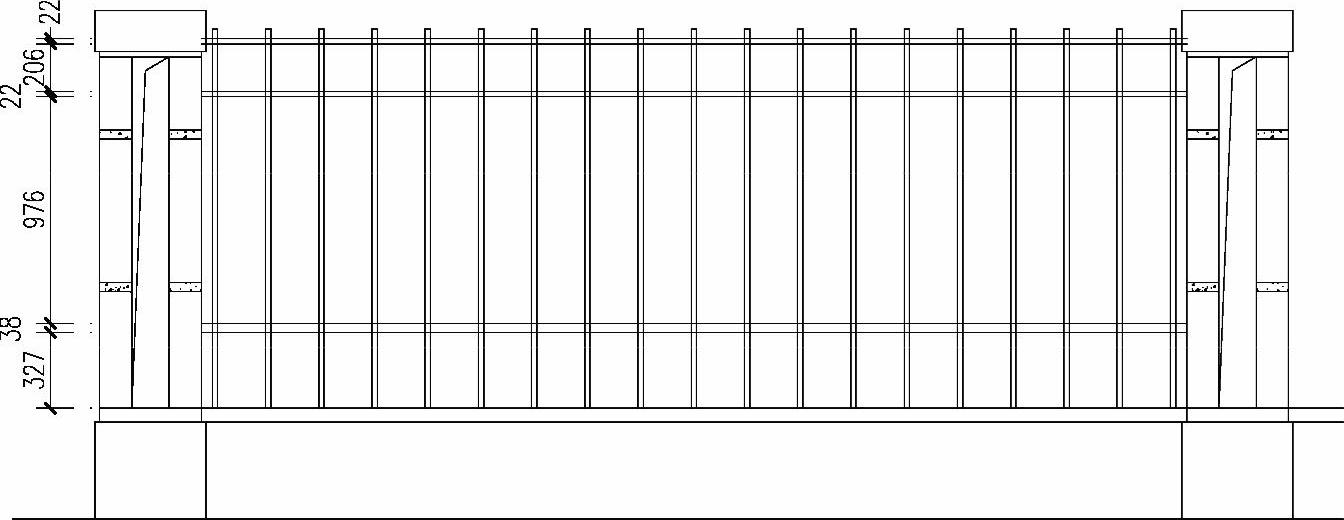

图7-94 偏移线段

图7-95 修剪图形效果

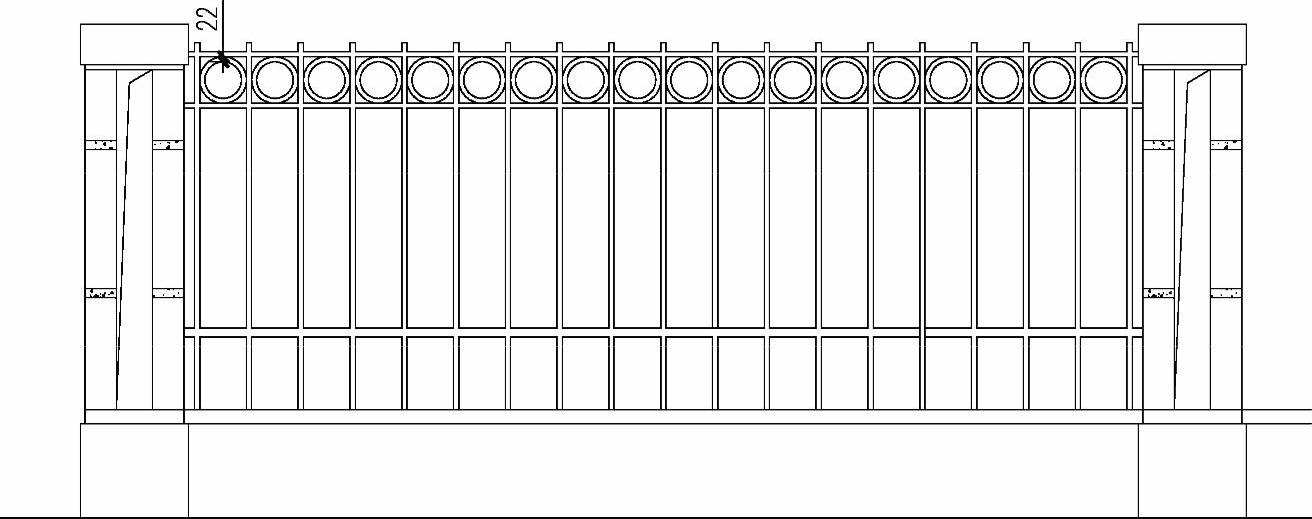

图7-96 绘制圆环

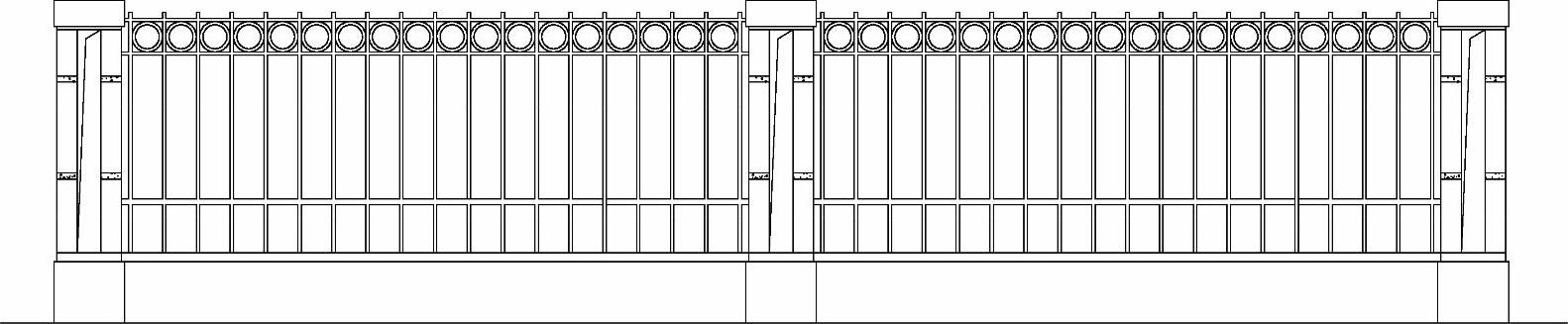

17）执行“复制（CO）”命令，将绘制的栏杆图形复制到另两个柱子之间，如图7-97所示。

图7-97 复制栏杆

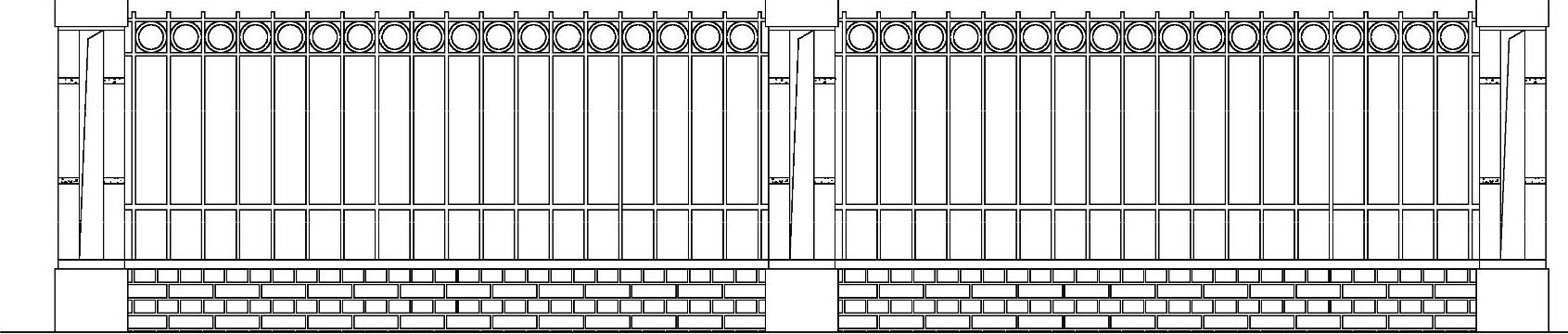

18)选择“填充线”图层为当前层，执行“图案填充(H)”命令，设置图案为“AR BRELM”，比例为1.5，对下侧相应位置填充出“文化石贴砖”效果，如图7-98所示。

图7-98 填充图案

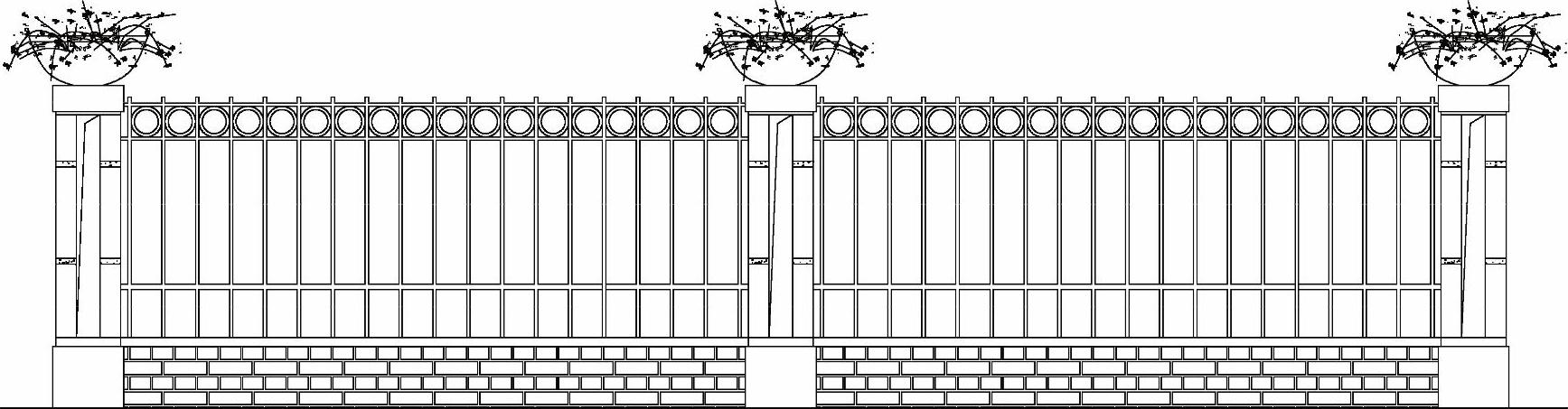

19）执行“插入块（I）”命令，将“案例\08\花钵.dwg”文件插入到图形中，并通过移动、复制等命令摆放相应的位置，如图7-99所示。

图7-99 插入花钵

20）选择“尺寸标注”图层为当前，执行“线性标注（DLI）”命令和“连续标注（DCO）”命令，对图形进行尺寸的标注。

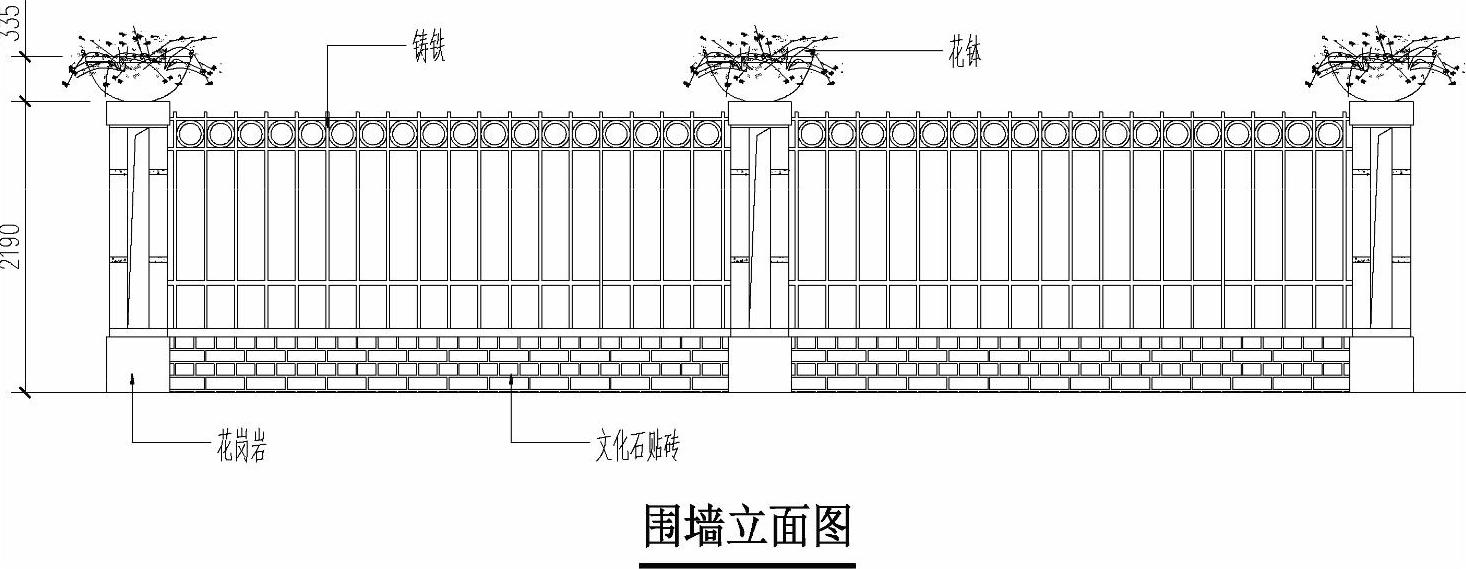

21）选择“文字标注”图层为当前，执行“引线注释（LE）”命令，选择“图内文字”样式，设置字高为250mm，在图形相应位置进行引线注释，如图7-100所示。

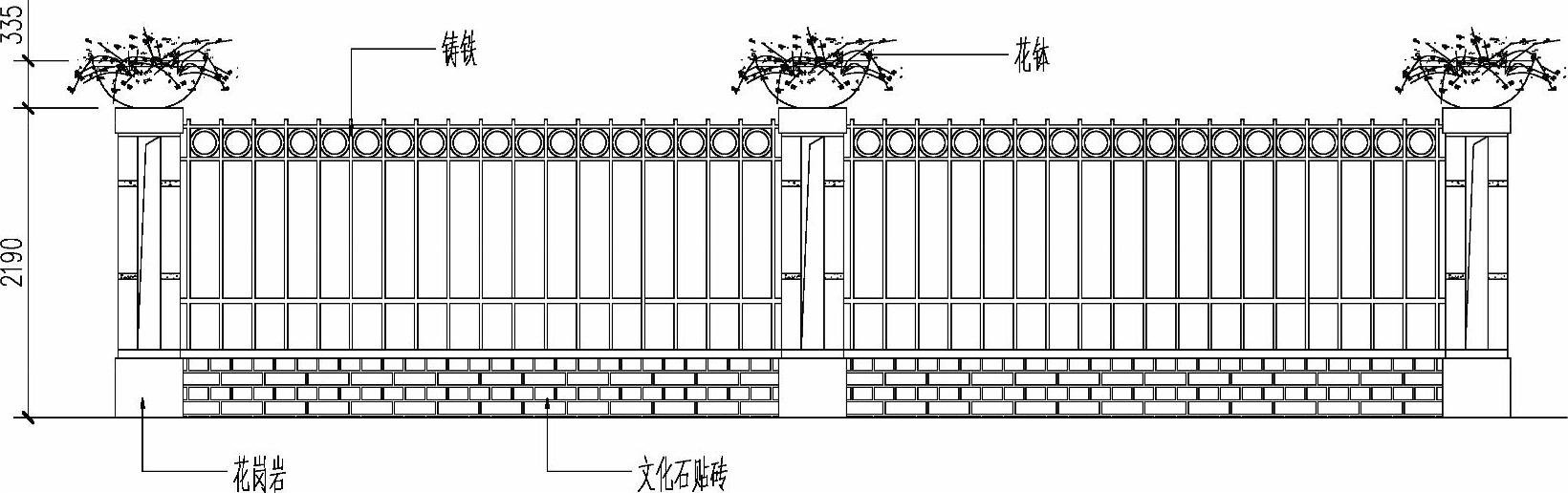

图7-100 尺寸、文字标注

22）执行“多行文字（MT）”命令，设置字体为“宋体”，设置字高为300mm，在下侧注写图名内容，最后执行“多段线（PL）”命令，在图名下方绘制适当长度和宽度的多段线，效果如图7-101所示。

图7-101 图名标注

23）至此，该图形已经绘制完成，按<Ctrl+S>组合键进行保存。
