首先调用“导向牌”的绘图环境，再通过矩形、偏移、圆和镜像等命令来绘制坐凳的平面图效果。

1）启动AutoCAD 2016，选择“文件|打开”菜单命令，将“案例\07\导向牌.dwg”文件打开；再选择“文件|另存为”菜单命令，将该文件另存为“案例\07\坐凳.dwg”，从而调用该文件的绘图环境。

2）使用“删除（E）”命令，选择文件中的所有图形，按<Enter>键。

3）使用“图层（LA）”命令，打开“图层特性管理器”选项板，选择“导向牌”图层，修改图层名称为“坐凳”，并且设置“坐凳”图层为当前图层。

4）使用“矩形（REC）”命令，在绘图区域绘制一个1200mm×360mm的矩形。

5）使用“分解（X）”命令，将矩形进行分解。

6）使用“偏移（O）”命令，将底侧的水平线段向上依次偏移80mm、100mm和100mm，如图7-35所示。

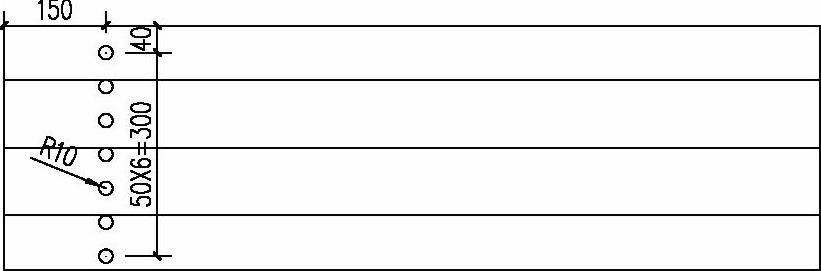

7）使用“圆（C）”命令，分别绘制7个半径为10mm的圆，如图7-36所示。

图7-35 绘制矩形和偏移线段

(www.daowen.com)

图7-36 绘制的圆

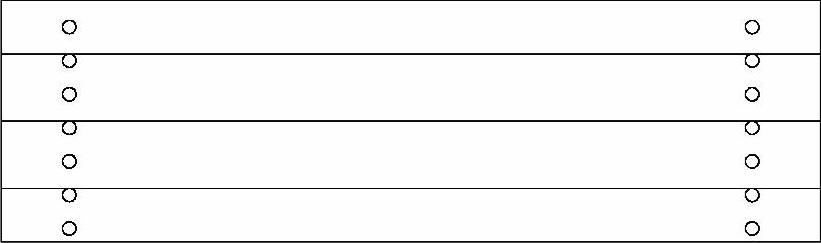

8）使用“镜像（MI）”命令，选择所有圆，选择水平线段的中点，从而将左侧的圆对象镜像到右侧，结果如图7-37所示。

图7-37 镜像对象

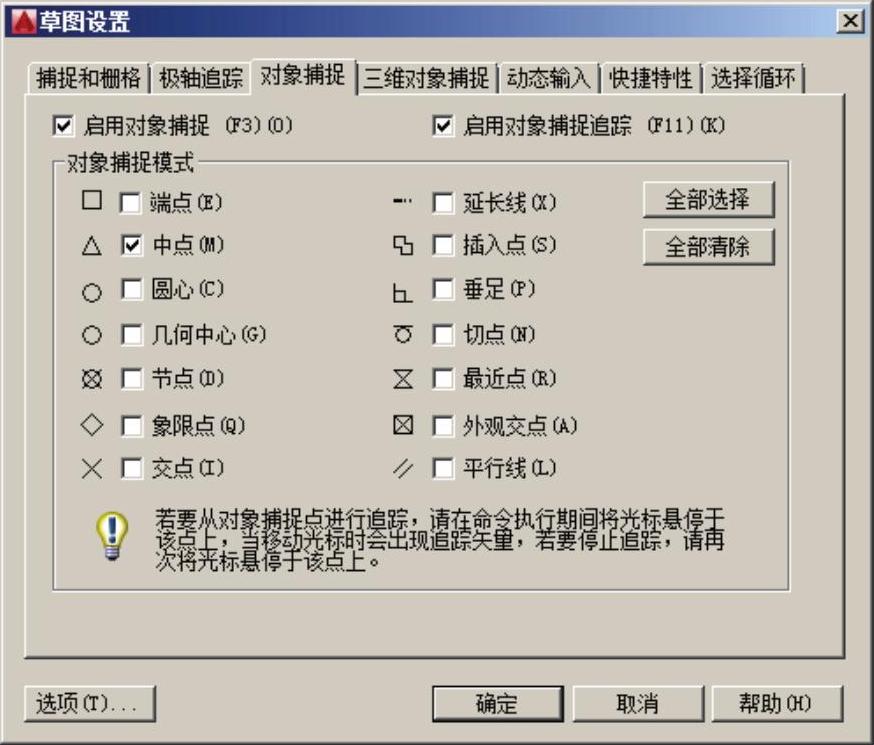

软件技能：设置对象捕捉捕捉水平线段的中点时，可以按<F3>键，打开“捕捉”模式。或者

使用“设置（SE）”命令，在打开的“草图设置”对话框中勾选“中点”

选项，如图7-38所示。

图7-38 “草图设置”对话框
