前面已经将导向牌的平面图绘制好了，接下来绘制其立面图形。

1）使用“复制（CO）”命令，选择平面图形中最大的矩形，向下复制一份，间距600mm，如图7-28所示。

2）使用“拉伸（S）”命令，选择复制得到的矩形，框选其下端，将其向下拉伸1600mm，将其由400mm变成2000mm，如图7-29所示。

3）使用“分解（X）”命令，将矩形进行分解。

4）使用“偏移（O）”命令，将水平线段向下偏移600mm和200mm；垂直线段向右各偏移250mm、100mm、250mm和100mm，如图7-30所示。

5）使用“修剪（TR）”和“删除（E）”等命令，修剪和删除线段，结果如图7-31所示。

6）使用“矩形（REC）”命令，在图形的底端绘制800mm×60mm的矩形，如图7-32所示。

7）使用“多行文字（T）”命令，输入文字“达州西外公园”，其文字高度为120mm，如图7-33所示。

图7-28 复制矩形

图7-29 拉伸矩形

(www.daowen.com)

图7-30 偏移线段

图7-31 修剪多余的线段

图7-32 修剪直线

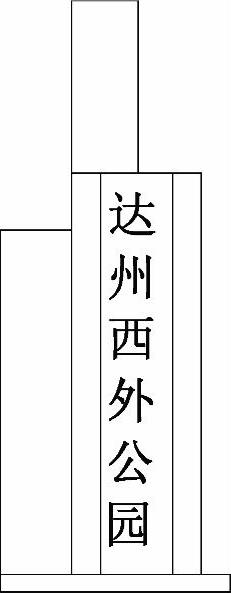

图7-33 输入的文字

8）至此，该图形绘制完成，按下<Ctrl+S>组合键进行保存。

专业知识：导向牌用途

导向牌可以放在公司的附近，以方便别人很快地找到该公司；路边导向牌，可以让人们知道选择哪条路怎么走；房地产公司的物业小区导向牌，能更好地方便人们知道该小区的地理位置；加油站、高速公路、宾馆等很多地方都有导向牌。

导向牌又称为广告牌，说明可以起到广告的作用，可以在商场、酒店、银行、宾馆等地的门口作为广告牌展示自己需要推广的产品或服务。
