案例\07\标志牌立面图．dwg
首先打开前面所绘制的花架图形对象来新建文件，从而调用其绘图环境；再使用矩形和复制命令，来绘制标志牌的“两脚”；再使用矩形、圆、复制、圆角、修剪等命令，来绘制其中一个标志牌，再通过复制的方式复制多个标志牌，最后输入相应的标志牌的文字信息，其最终的效果如图7-9所示。
图7-9 立面标志牌
专业知识：标志牌按形态分类
1）横式：整个比例横向比较长。一般整面都被利用为标志标牌。一般在小店铺和大建筑的墙面上都可以看到。
2）竖式：整个比例竖向比较长。一般整面都被利用为标志标牌。
3）突形：在建筑物的墙面上突出，除了背面以外的整面或有两侧墙面的情况下，两侧都被利用为广告载体的标志标牌，例如三面翻标志牌。
4）地柱形：标记在地面的某些固定构造上的横形、竖形、立体形的标志标牌。
5）屋顶式：指在某建筑物的屋顶上设置一些固定构造物，并在上面挂着或贴着板形或立方形或环形的标志标牌。
1）启动AutoCAD 2016，选择“文件|打开”菜单命令，将“案例\06\花架.dwg”文件打开；再选择“文件|另存为”菜单命令，将该文件另存为“案例\07\标志牌立面图.dwg”，从而调用该文件的绘图环境。
2）使用“删除（E）”命令，将文件中的所有图形删除掉。
3）使用“图层（LA）”命令，打开“图层特性管理器”选项板，选择“花架”图层，修改图层名称为“标志牌”，并设置“标志牌”图层为当前图层。
4）使用“矩形（REC）”命令，在绘图区域绘制一个80mm×2000mm的矩形，如图7-10所示。
5）使用“复制（CO）”命令，将上一步绘制的矩形向右移400mm复制，如图7-11所示。
6)使用“矩形(REC)”命令，在绘图区域相应位置绘制一个700mm×200mm的矩形，如图7-12所示。
图7-10 绘制矩形
图7-11 复制矩形
图7-12 绘制700mm×200mm的矩形
7）使用“分解（X）”命令，将上步绘制的矩形进行分解。
8）使用“偏移（O）”命令，将底侧的水平线段向上偏移50mm，再选择下横线向上偏移50mm。
9）以上一步同样的方法，把左边纵向直线向右偏移80mm和20mm。如图7-13所示。
10）使用“修剪（TR）”命令，按如图7-14所示修剪图形。
11）使用“圆角（F）”命令，根据命令行提示，设置圆角半径为60mm，然后选择分解矩形的左上角和左下角，如图7-15所示。
(www.daowen.com)

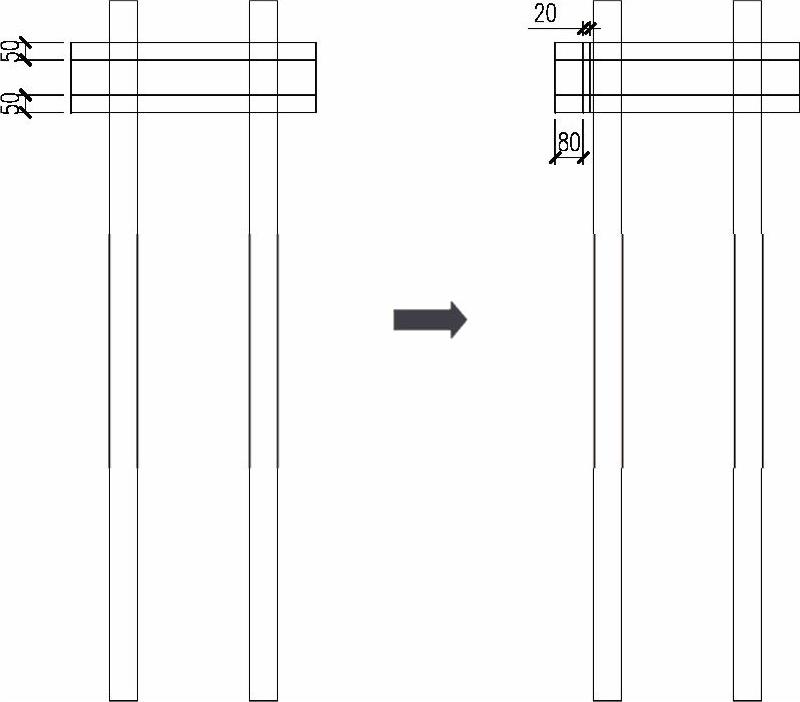

图7-13 偏移图形
图7-14 修剪图形
图7-15 圆角的图形
12）使用“圆（C）”命令，在图形相应位置绘制一个半径为10mm的圆，如图7-16所示。
13）使用“复制（CO）”命令，选择上一步绘制的圆，单击圆心，将其小圆垂直向下复制，其间距为100mm，如图7-17所示。
图7-16 绘制圆形
图7-17 复制圆形
14）使用“镜像（MI）”命令，按如图7-18所示进行镜像。
15）使用“修剪（TR）”命令，按如图7-19所示把图形中多余的线段修剪掉。
图7-18 镜像图形
图7-19 修剪后的图形
16）使用“复制（CO）”命令，选择相应图形，按如图7-20所示进行复制。
图7-20 多次复制图形
17）使用“修剪（TR）”命令，按如图7-21所示把图形中多余的线段修剪掉。
18）使用“格式|文字样式”命令，弹出“文字样式”对话框，修改“图内说明”样式的高度为70mm，并置为当前文字样式。
19)使用“格式l单行文字”命令，单击图形相应位置，输入“学生出入”文字，以同样的方式，在相应位置输入文字，如图7-22所示。
图7-21 修剪后图形
图7-22 输入的文字
