首先新建“Q120”多线样式，再根据茶室的要求来绘制120墙体对象，并开启门窗洞口，再创建平面门图块对象，然后分别安装在相应的门洞口位置。

1）使用“复制（CO）”命令，将建筑平面图中的所有对象水平向右复制一份。

2）单击“图层控制”下拉列表框，选择“墙体”图层为当前图层。

3）单击“格式|多线样式”菜单命令，在“Q240”多线样式的基础上，新建“Q120”多样样式，设置其图元偏移为60和-60mm，如图6-99所示。

4）使用“多线（ML）”命令，根据命令行的提示，分别捕捉相应的轴线交点，绘制多线对象，表示内部墙体，如图6-100所示。

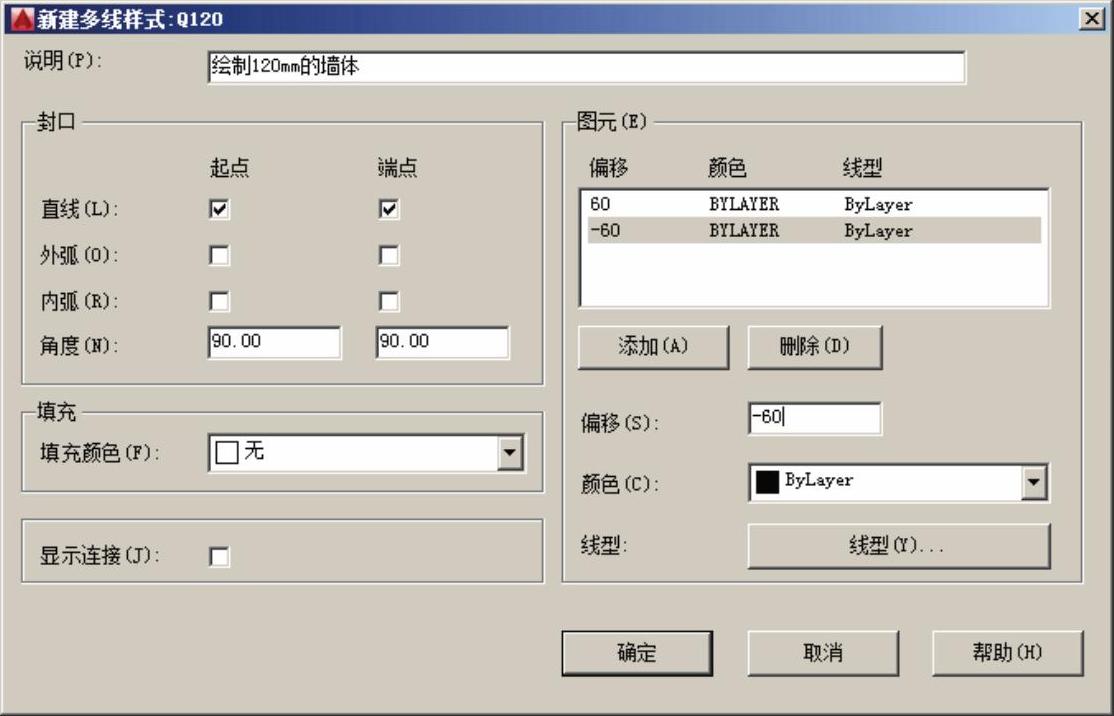

图6-99 新建“Q120”多线样式

图6-100 绘制的内墙体

5）使用“偏移（O）”和“修剪（TR）”等命令，偏移和修剪线段，从而形成门洞口，如图6-101所示。

6）使用“多段线（PL）”命令，设置线宽为10mm，在相应位置绘制多段线，如图6-102所示。

7）单击“图层控制”下拉列表框，选择“家具”图层为当前图层。

8）使用“矩形（REC）”和“圆弧（ARC）”等命令，绘制40mm×800mm的矩形；在矩形的右侧绘制一个半径为800mm的圆弧，表示平面门。(www.daowen.com)

9）再使用“块（B）”命令，将图形保存为“平面门”内部图块，如图6-103所示。

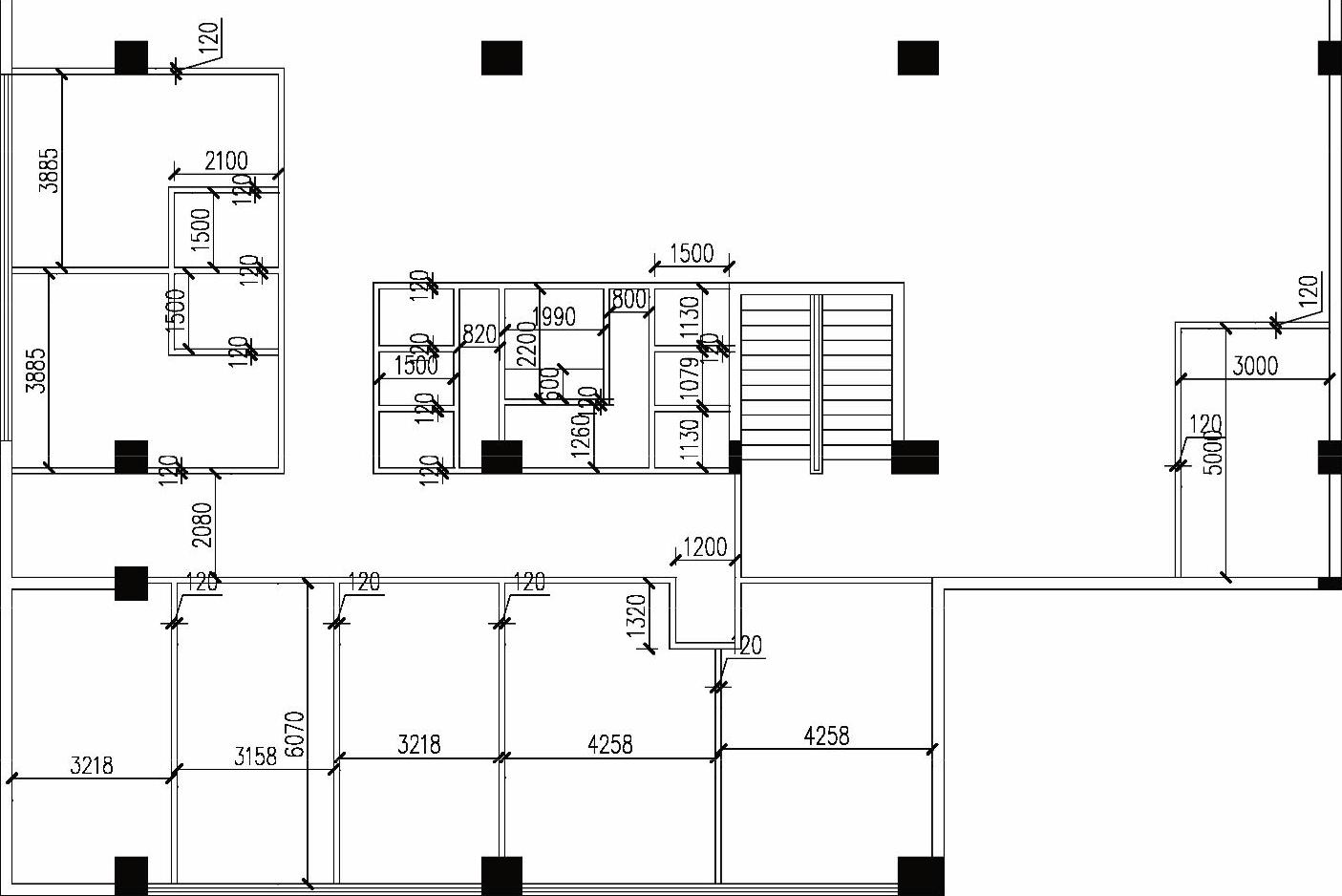

图6-101 开启门洞口

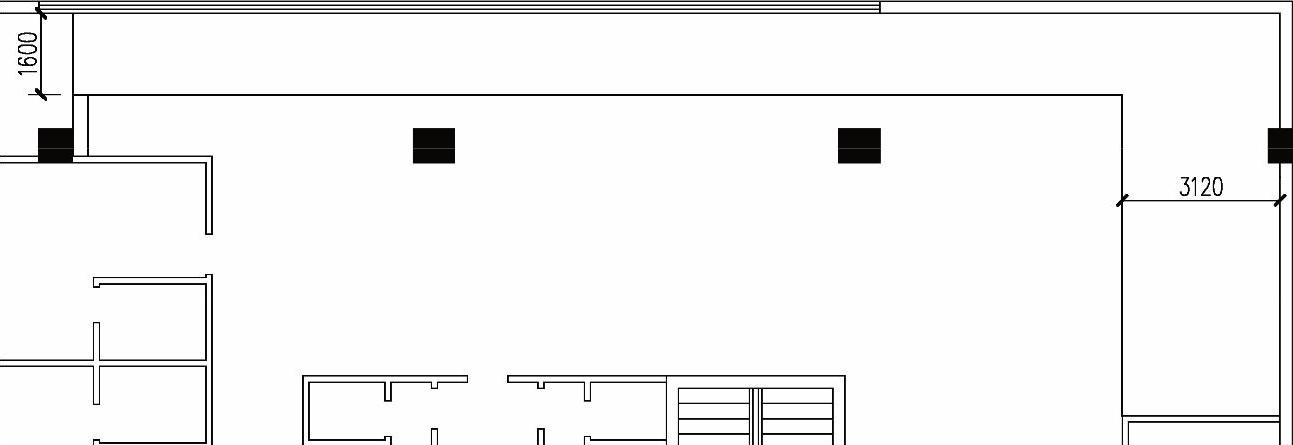

图6-102 绘制多段线

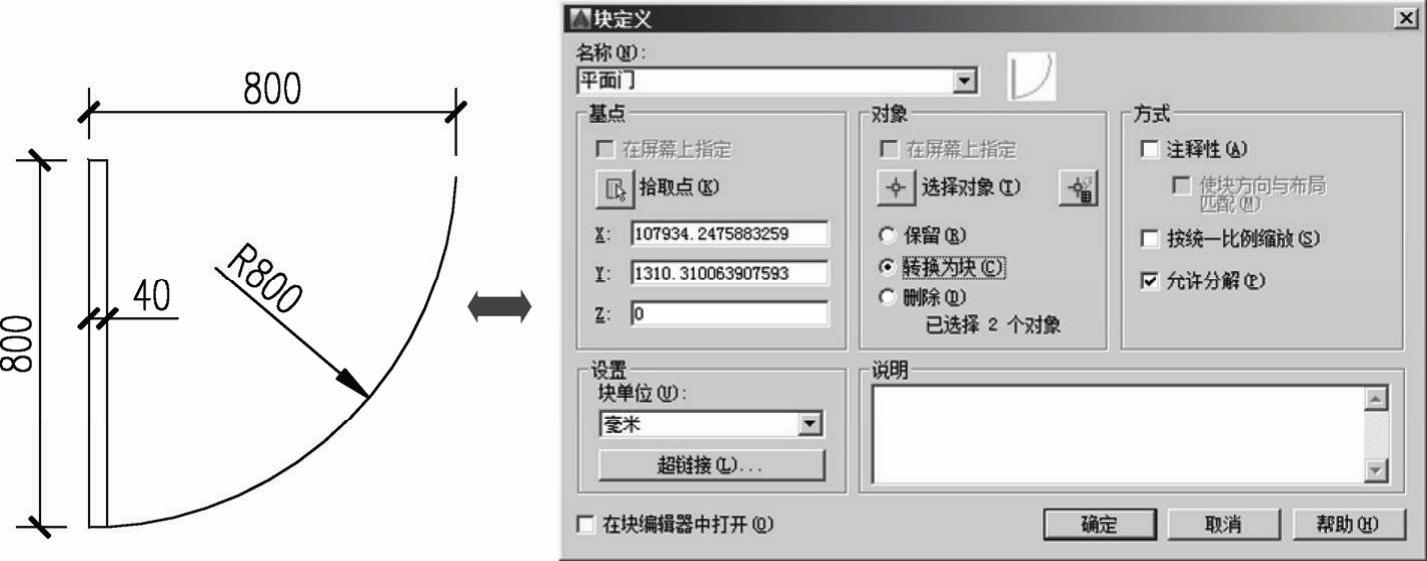

图6-103 绘制平面门

10)单击“图层控制”下拉列表框，选择“门窗”图层为当前图层。

11)使用“插入块(I)”命令，将平面门图块分别插入到相应的位置；并使用“复制(CO)”“缩放(SC)”和“旋转(RO)”等命令布置门效果，如图6-104所示。

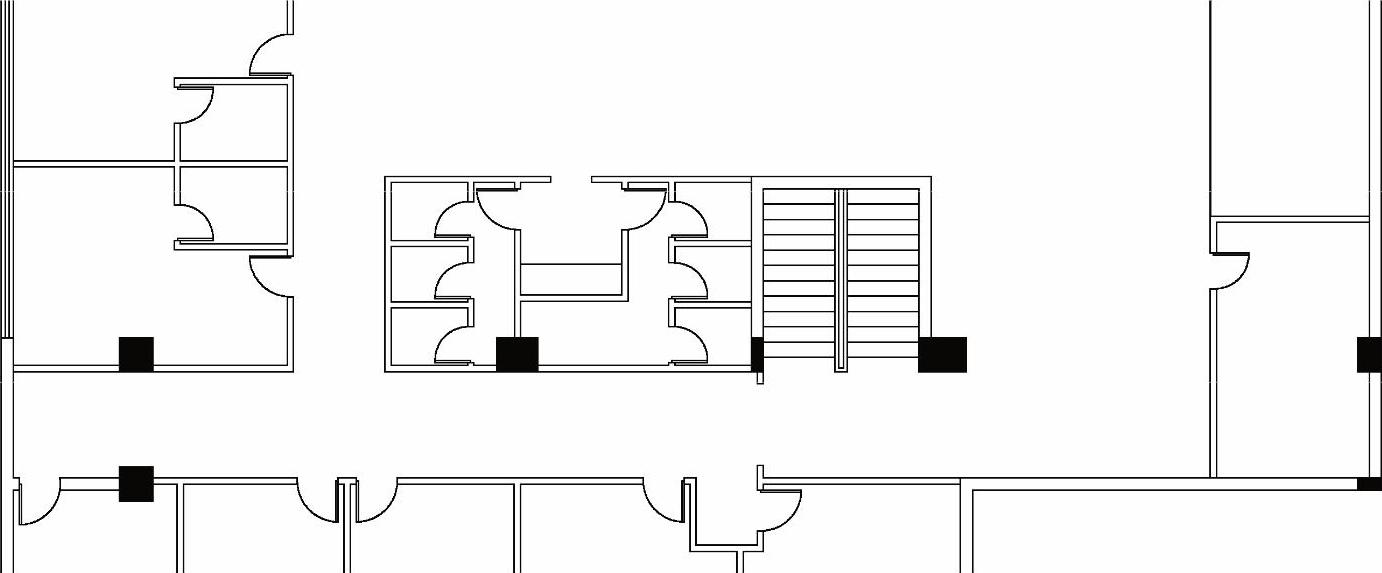

图6-104 插入的平面门
