首先绘制建筑网线和柱子对象，再设置多线对象来绘制楼梯间墙体，以及绘制楼梯结构，再通过多线的方式来绘制墙体，并开启门窗洞口，最后对其进行尺寸和图名的标注。

1）单击“图层控制”下拉列表框，将“轴线”置为当前图层。

2）使用“构造线（XL）”命令，绘制一条横向构造线和一条纵向构造线。

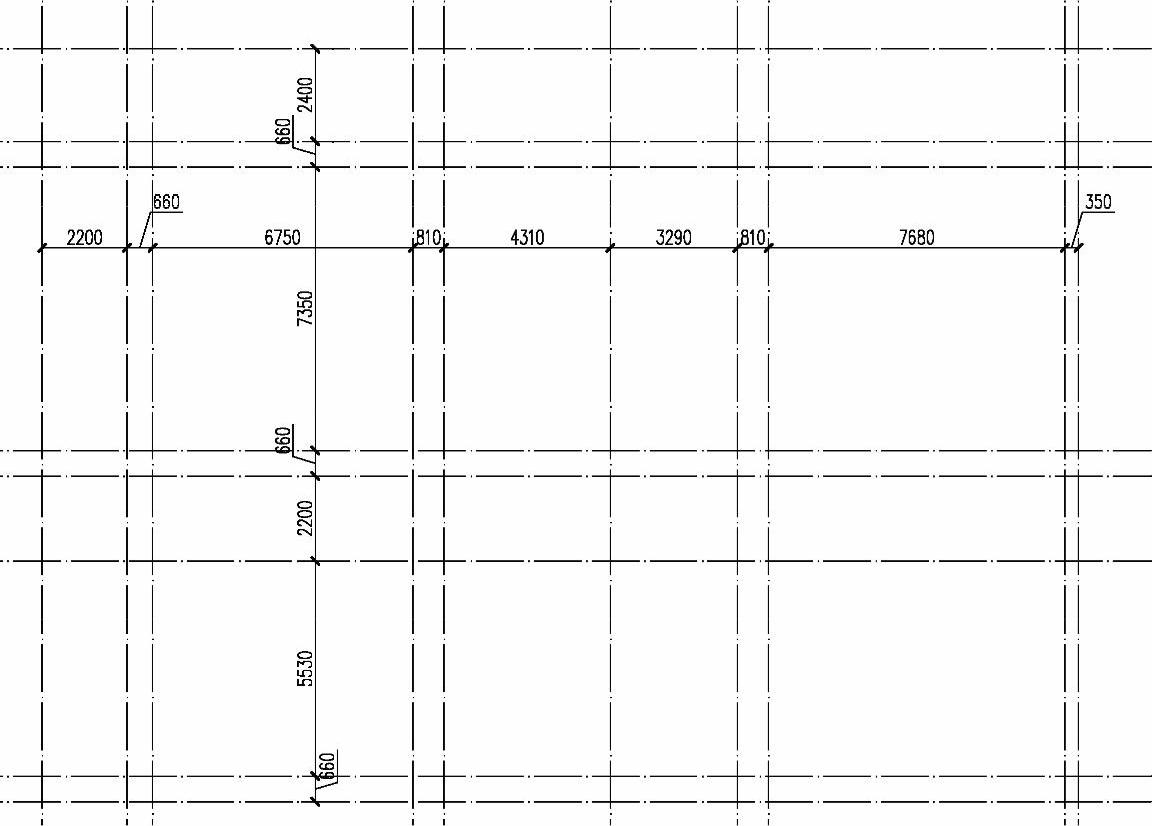

3）使用“偏移（O）”命令，选择横向构造线，依次向下偏移2400、660、7350、660、2220、5530和660mm。选择纵向构线，依次向右偏移2200、660、6750、810、4310、3290、810、7680和350mm，如图6-87所示。

图6-87 绘制轴线

4）单击“图层控制”下拉列表框，将“柱子”置为当前图层。

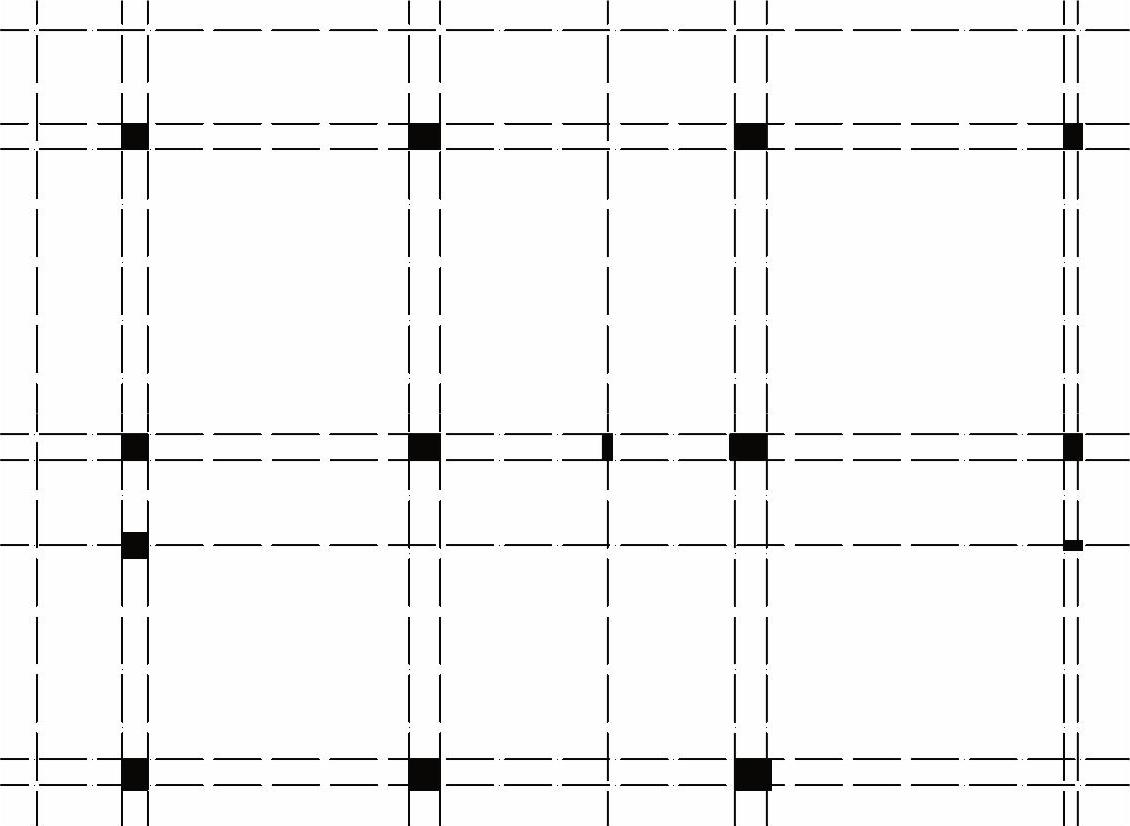

5）使用“矩形（REC）”“图案填充（H）”和“复制（CO）”等命令，绘制和填充矩形，表示墙柱；再分别捕捉轴线的交点，复制到相应的位置，如图6-88所示。

图6-88 绘制柱子

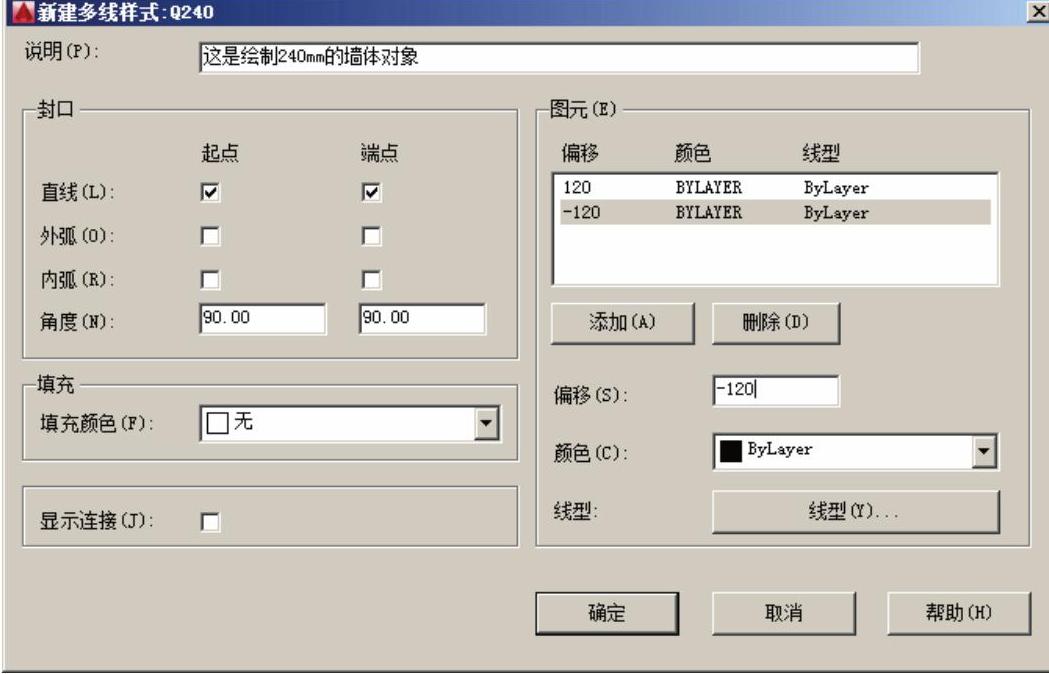

6）单击“格式|多线样式”，新建“Q240”多线样式，设置图元的偏移量分别设为120和-120mm，再单击“确定”按钮，如图6-89所示。

图6-89 新建“Q240”多线样式

7）单击“图层”工具栏的“图层控制”下拉框，选择“墙体”为当前图层。

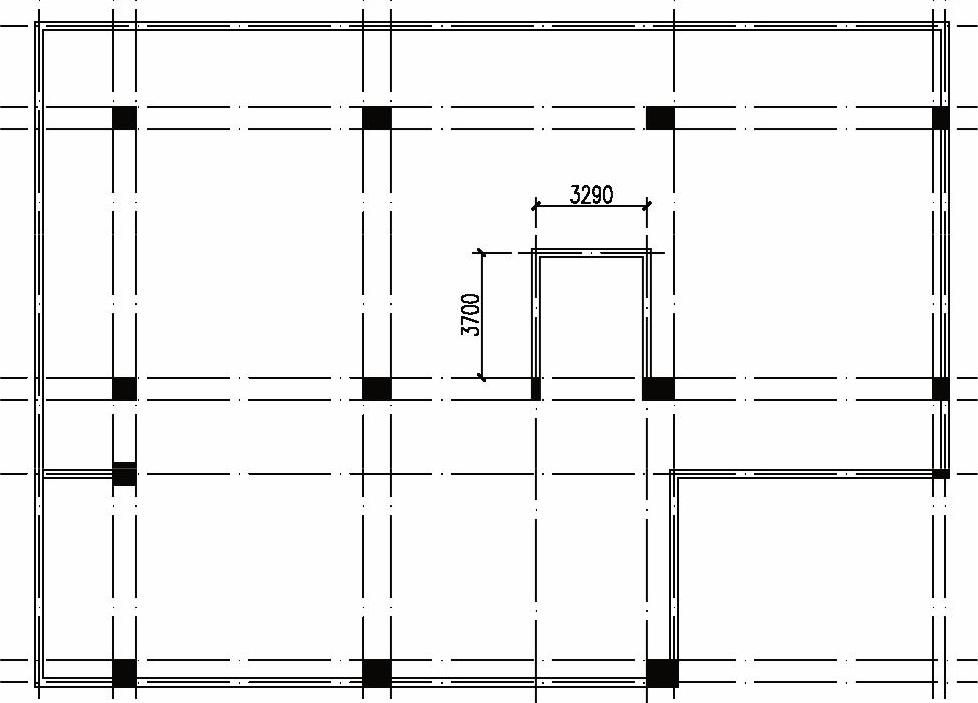

8）使用“多线（ML）”命令，根据命令行的提示，选择“样式（ST）”选项，输入“Q240”；设置“对正（J）”为“无（Z）”，“比例（S）”为1；然后分别捕捉相应的交点来绘制多条多线对象，如图6-90所示。

图6-90 绘制的多线

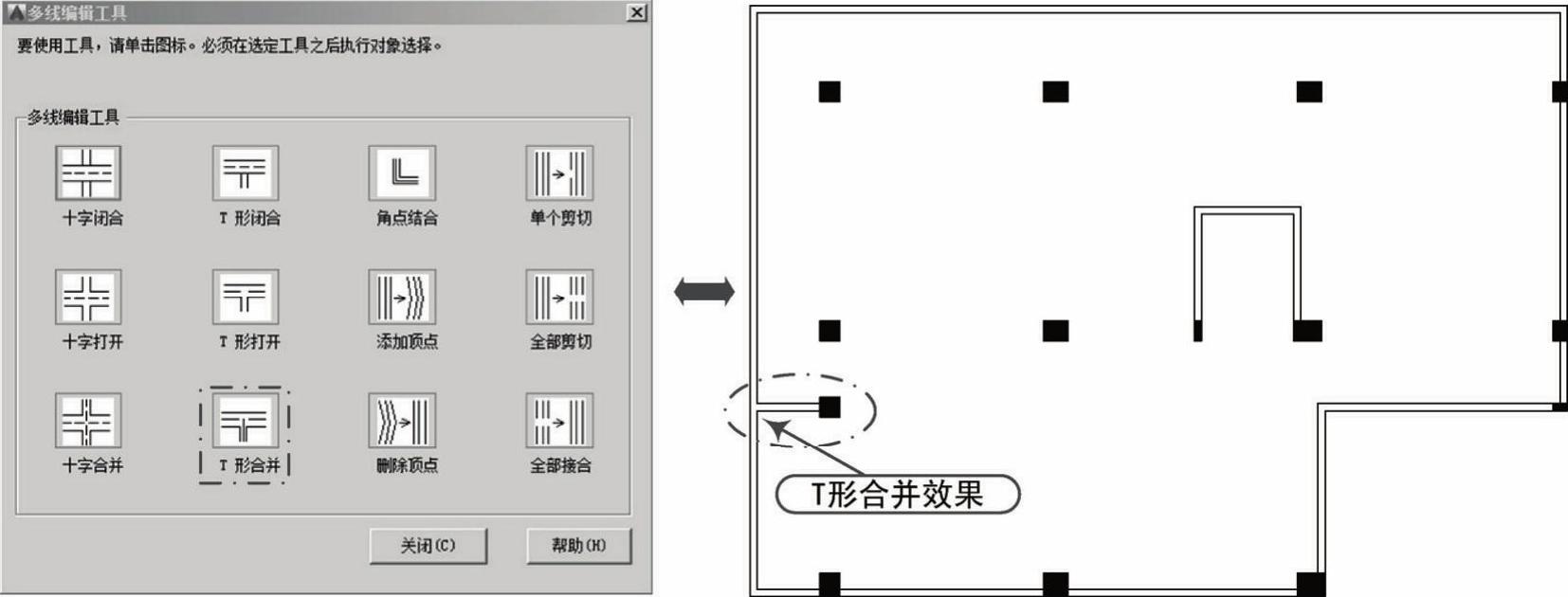

9）双击绘制的多线，将弹出“多线编辑工具”对话框，单击“T形合并”按钮，对其指定的交点进行合并操作；对多线进行编辑，并关闭“轴线”图层，其效果如图6-91所示。

10）单击“图层”工具栏的“图层控制”下拉框，选择“楼梯”为当前图层。

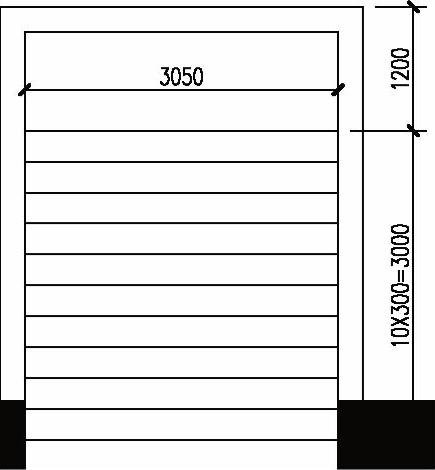

11）使用“直线（L）”和“偏移（O）”等命令，绘制和偏移线段，表示楼梯踏步，如图6-92所示。

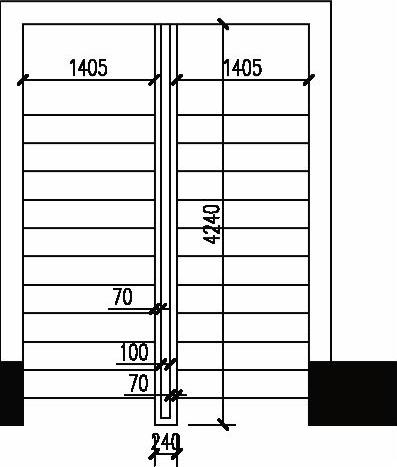

12）使用“矩形（REC）”命令，绘制240mm×3580mm的矩形；再进行偏移操作，表示楼梯的扶手，如图6-93所示。

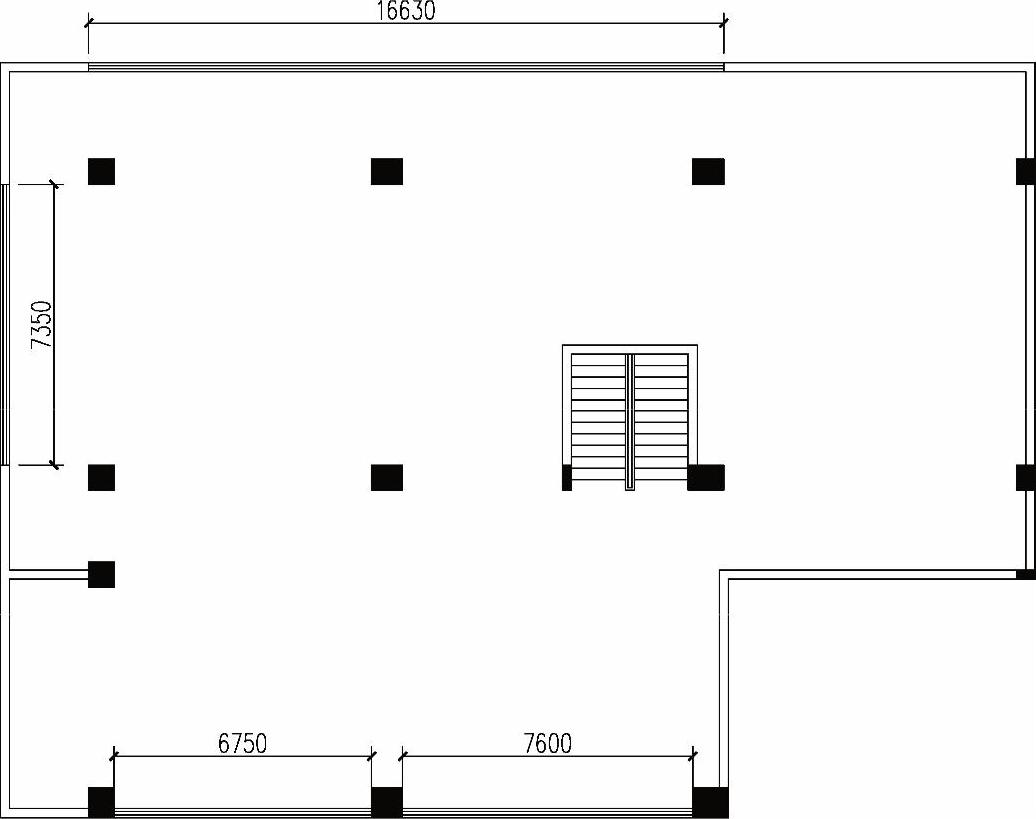

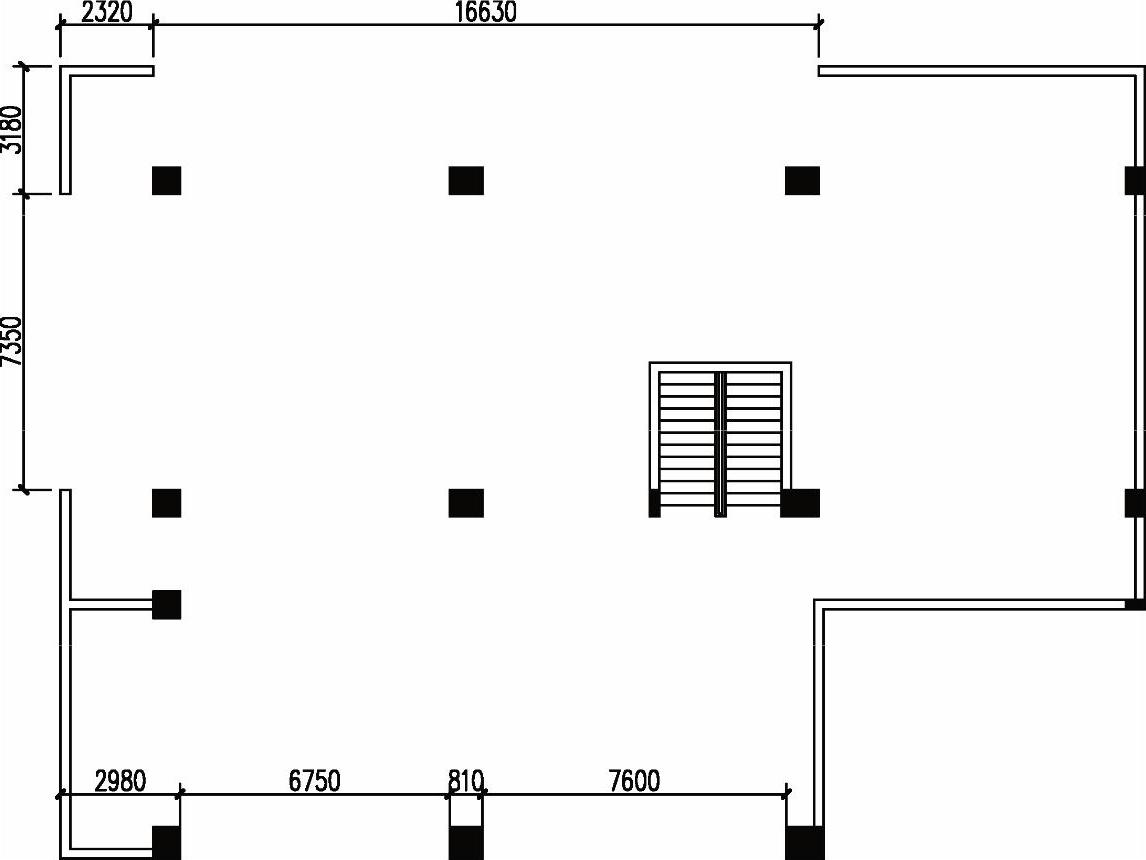

13）使用“偏移（O）”和“修剪（TR）”等命令，偏移和修剪线段，从而形成窗洞口，如图6-94所示。

图6-91 多线编辑的效果

(www.daowen.com)

图6-92 绘制踏步

图6-93 绘制扶手

图6-94 开启窗洞口

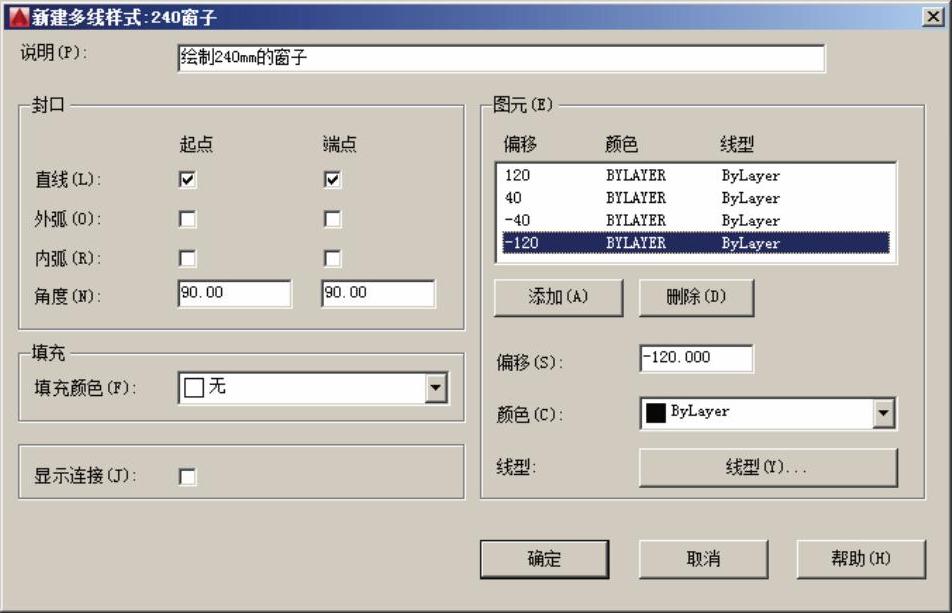

14)参照前面新建“0240”多线样式的方法，执行“格式l多线样式”，新建“240窗子”样式，其“图元”偏移量为120、40、40、120mm；返回到“多线样式”对话框，将“240窗子”样式置为当前，如图6-95所示。

图6-95 新建“240窗子”多线样式

15）单击“图层”工具栏的“图层控制”下拉框，选择“门窗”为当前图层，并打开“轴线”图层。

16）使用“多线”命令（ML），根据命令行的提示，选择“对正（J）”为“无（Z）”；再设置“比例（S）”为1；然后分别捕捉相应的轴线交点，绘制窗对象，如图6-96所示。

图6-96 绘制的窗

17）单击“图层”工具栏的“图层控制”下拉框，选择“尺寸标注”为当前图层。

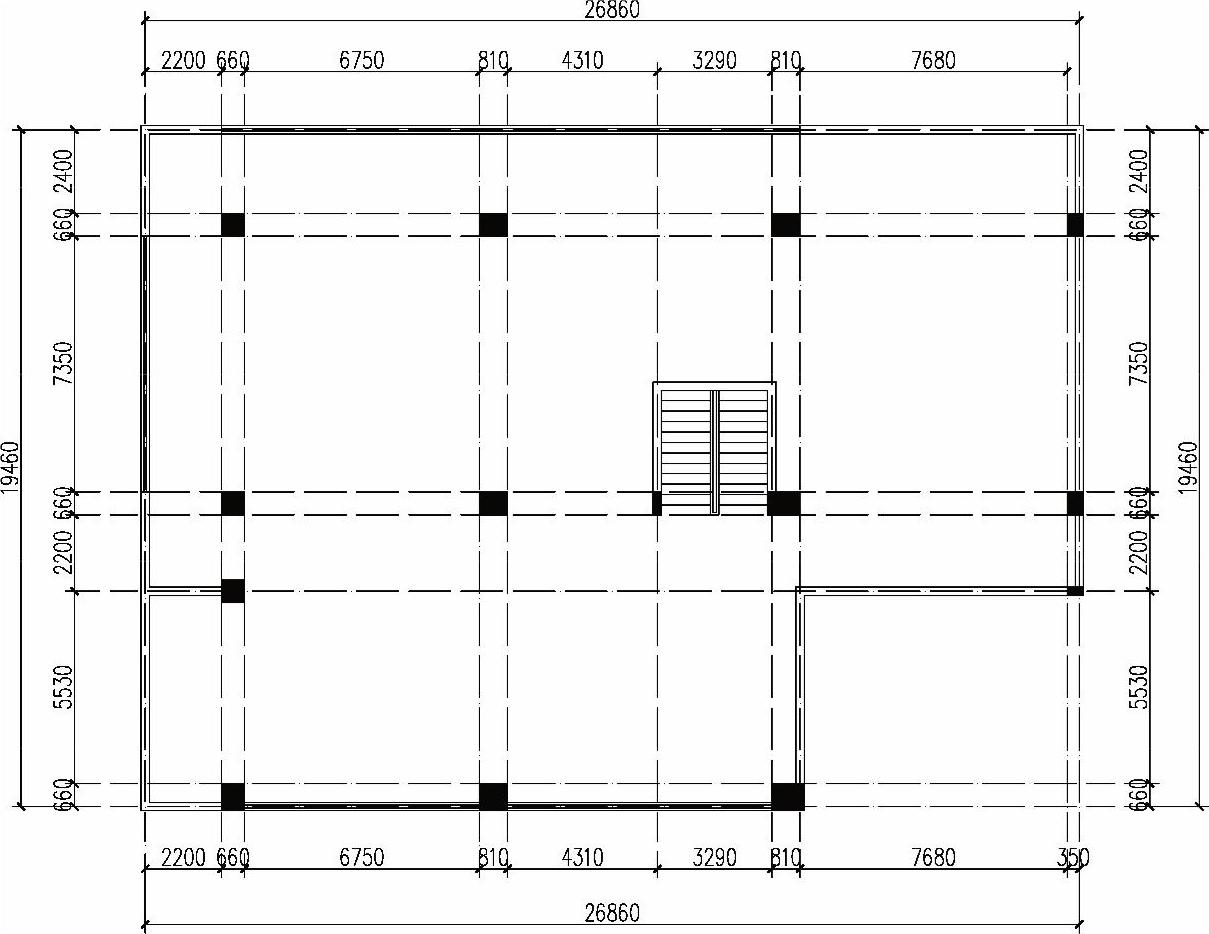

18）使用“线性标注（DLI）”和“连续标注（DCO）”等命令，对图形四周进行尺寸标注，如图6-97所示。

19）单击“样式”工具栏左侧的“文字样式”下拉列表框，选择“图名”为当前文字样式。

图6-97 进行尺寸标注

20）单击“图层控制”下拉列表框，选择“文字标注”为当前图层，并关闭“轴线”图层。

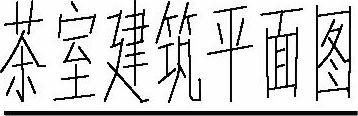

21）使用“单行文字（DT）”命令，在图形的底侧输入图名“茶室建筑平面图”，文字大小为1500mm。

22）再使用“多段线（PL）”命令，在图名的底侧绘制一条线宽为60mm，与图名等长的水平线段，其效果如图6-98所示。

图6-98 图名标注

23）这样，茶室的建筑平面图就已经绘制完成，用户可按<Ctrl+S>键对当前所绘制的图形文件保存一次，以免图形文件丢失。
