与前文实例的绘制一样,首先设置绘图环境,包括图形界限、单位、图层、文字样式等。
1.绘图区的设置
1)正常启动AutoCAD 2016,单击工具栏上的“新建”按钮,打开“选择样板”对话框,选择“acadiso”作为新建的样板文件。
2)执行“文件|另存为”菜单命令,打开“图形另存为”对话框,将文件另存为“案例\07\茶室.dwg”图形文件。
3)执行“格式|单位”菜单命令,打开“图形单位”对话框,把长度单位类型设定为“小数”,精度为“0.000”;角度单位类型设定为“十进制”,精度精确到小数点后两位“0.00”。
4)执行“格式|图形界限”菜单命令,依照提示,设定图形界限的左下角为(0,0),左上角为(42000,29700)。
5)在命令行输入命令“<Z>+<空格键>+<A>”,使输入的图形界限区域全部显示在图形窗口内。
2.规划图层
该案例绘制的图形比较简单,主要由轴线、墙体、尺寸标注、文字标注等元素组成,因此绘制该图形时,需要建立表6-3所示的图层。

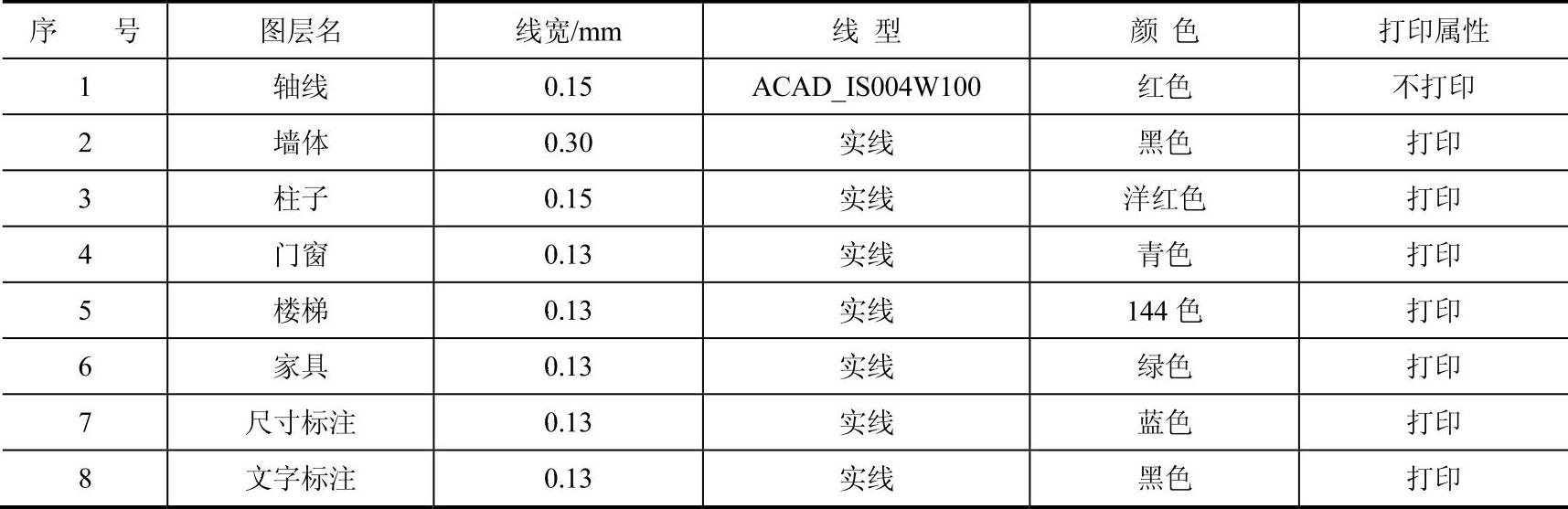

表6-3 图层设置
1)执行“格式|图层”菜单命令(或直接输入“LA+空格”),打开“图层特性管理器”选项板,分别创建表6-3所示的图层,如图6-83所示。

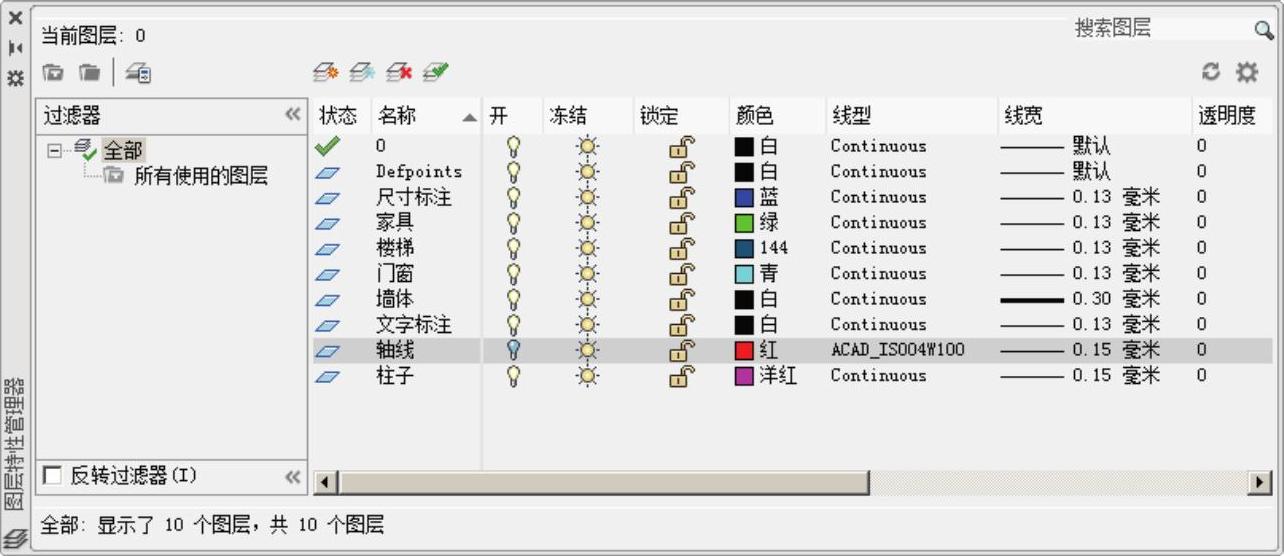

图6-83 新建图层(www.daowen.com)
2)执行“格式|线型”菜单命令,打开“线型管理器”对话框,单击“显示细节”按钮,打开细节选项组,输入“全局比例因子”为100,如图6-84所示。
3.文字样式
由该茶室平面图可知,其文字样式有尺寸文字、图内文字、图名等,打印比例为1:100,文字样式中的高度为打印到图纸上的文字高度与打印比例倒数的乘积。根据建筑制图标准,该平面图文字样式的规划如表6-4所示。

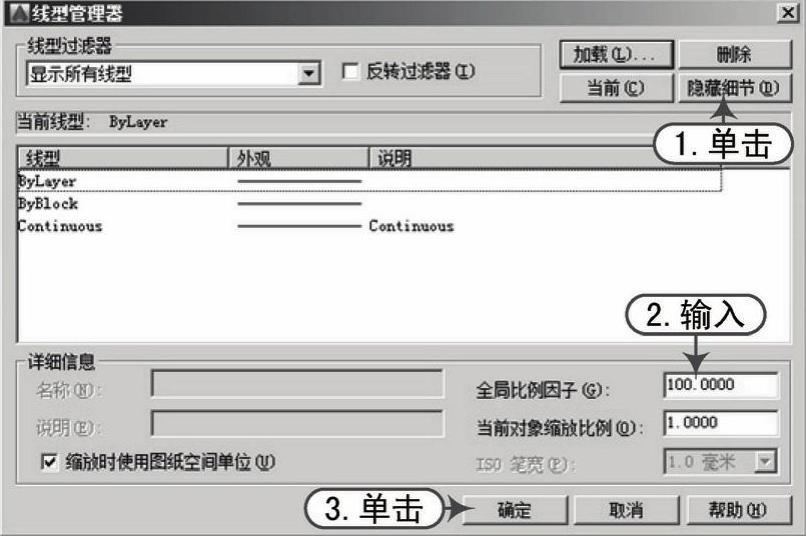

图6-84 线型设置

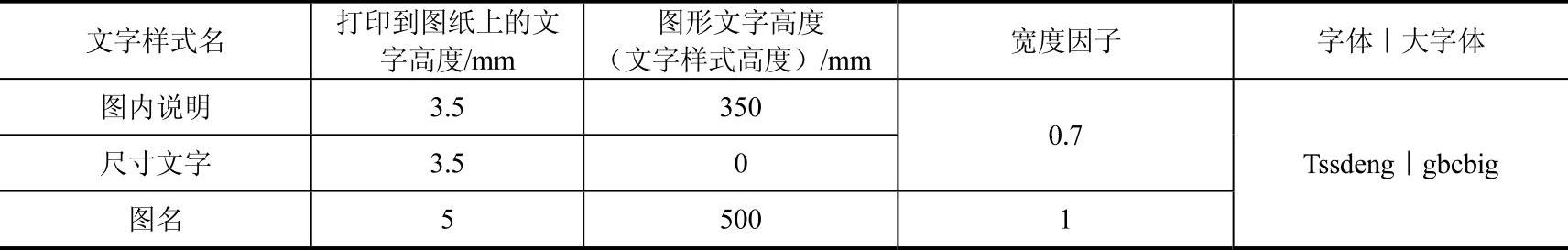

表6-4 文字样式
1)执行“格式|文字样式”菜单命令,新建“图内说明”样式,并设置相应的字体样式,如图6-85所示。
2)重复建立表6-3中所示的其他各种文字样式,如图6-86所示。

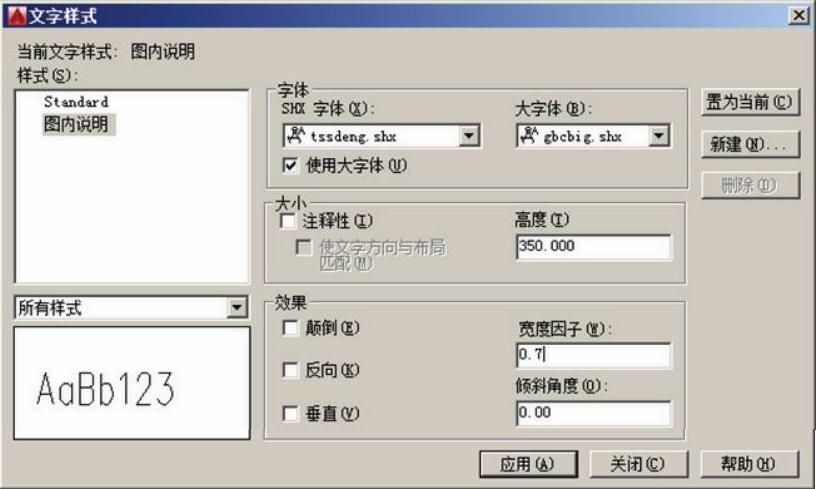

图6-85 设置“图内说明”文字样式
图6-86 其他文字样式
