AutoCAD2016教程:桥立面图绘制步骤

时间:2023-08-30 理论教育 版权反馈
【摘要】:绘制桥立面时可以使用平面图形中的纵向轴线,以桥平面图的纵向轴线作为立面图形中的纵向轴线。5)使用“偏移”命令,将水平线段向上各偏移50mm,如图6-73所示。8)使用“偏移”和“修剪”等命令,将左、右侧顶部的水平线段向下各偏移40mm;并修剪掉多余线段,结果如图6-76所示。图6-79 插入图形12)使用“直线”命令,在图形的左侧绘制垂直线段,从而形成桥墩效果,如图6-80所示。

AutoCAD2016教程:桥立面图绘制步骤

绘制桥立面时可以使用平面图形中的纵向轴线,以桥平面图的纵向轴线作为立面图形中的纵向轴线。

1)单击“图层控制”下拉列表框,打开“轴线”图层。

2)使用“构造线(XL)”和“偏移(O)”等命令,绘制横向和纵向相交的构造线;将纵向构造线向右依次偏移1500、1500、1300、1500、125、1500、1500、1500、1500、1500、1500和1500mm;将横向构造线向下依次偏移100、220、530和400mm,如图6-70所示。


图6-70 绘制的轴线

3)选择“格式|多线样式”菜单命令,新建“桥立面”多线样式,设置“图元”偏移距离为70和-70,返回到“多线样式”对话框,将“桥立面”多线样式置为当前,如图6-71所示。

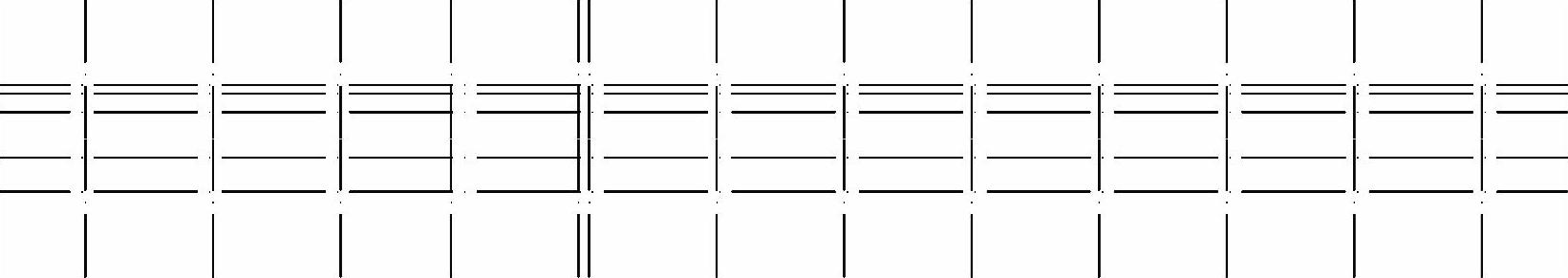

4)使用“多线(ML)”命令,根据命令行的提示,设置“对正(J)”方式为“无(Z)”,“比例(S)”为1;然后分别捕捉相应轴线的交点,绘制多条垂直多线,并将多余的线段进行修剪,结果如图6-72所示。

5)使用“偏移(O)”命令,将水平线段向上各偏移50mm,如图6-73所示。

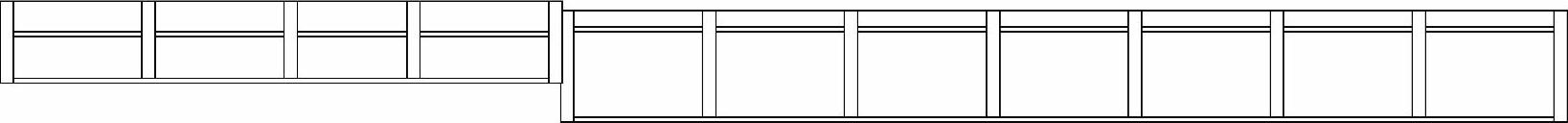

6)使用“修剪(TR)”命令,修剪掉多余线段,结果如图6-74所示。

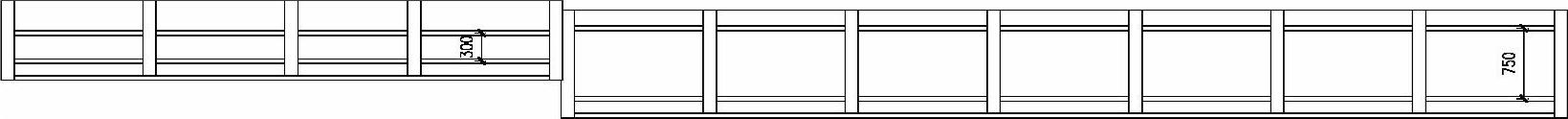

7)使用“复制(CO)”命令,分别选择图形左、右侧中间的水平双线段,向下进行300和750mm的复制操作,如图6-75所示。

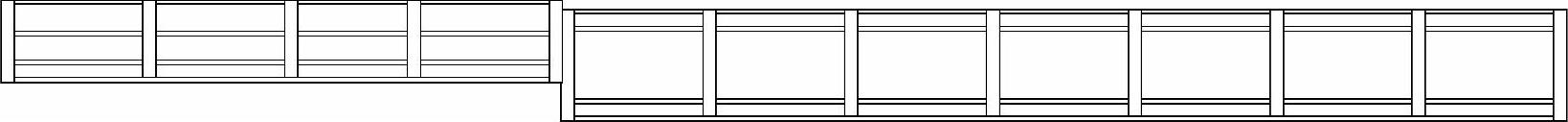

8)使用“偏移(O)”和“修剪(TR)”等命令,将左、右侧顶部的水平线段向下各偏移40mm;并修剪掉多余线段,结果如图6-76所示。

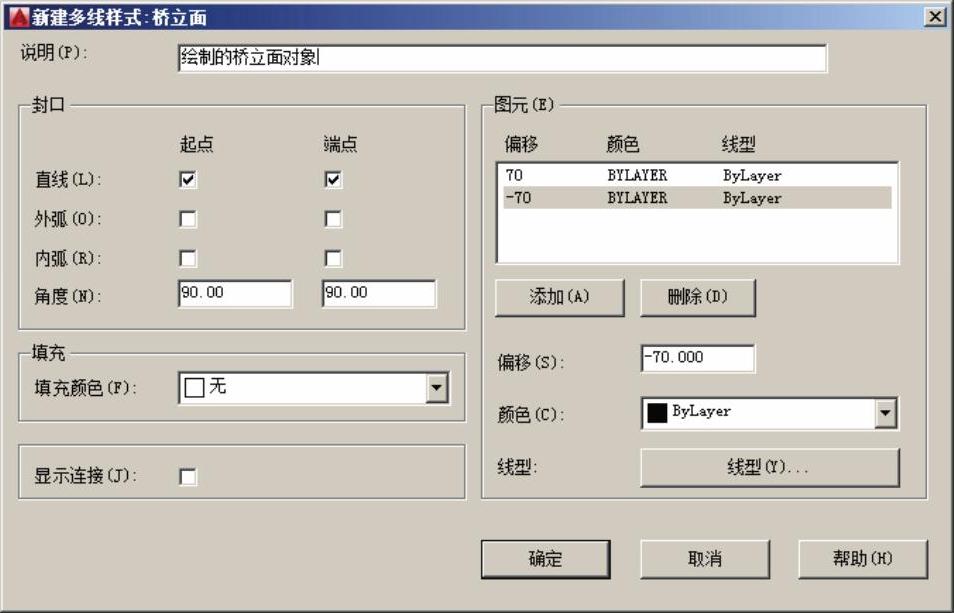

图6-71 新建“桥立面”多线样式

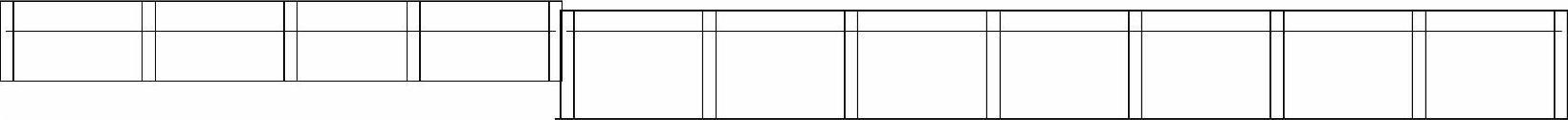

图6-72 绘制的多线


图6-73 偏移图形


图6-74 修剪线段


图6-75 复制线段


图6-76 偏移和修剪线段

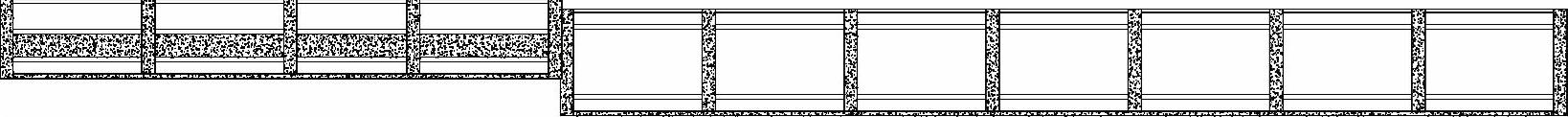

9)使用“图案填充(H)”命令,选择图案“AR-CONC”,设置比例为0.5,填充后的效果如图6-77所示。

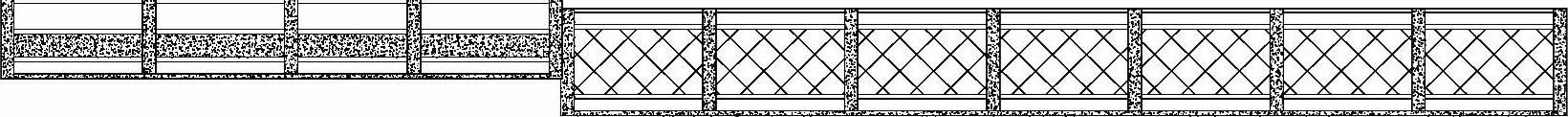

10)再次使用“图案填充(H)”命令,选择图案“ANSI37”,设置比例为100,填充后的效果如图6-78所示。


图6-77 图案填充


图6-78 图案填充

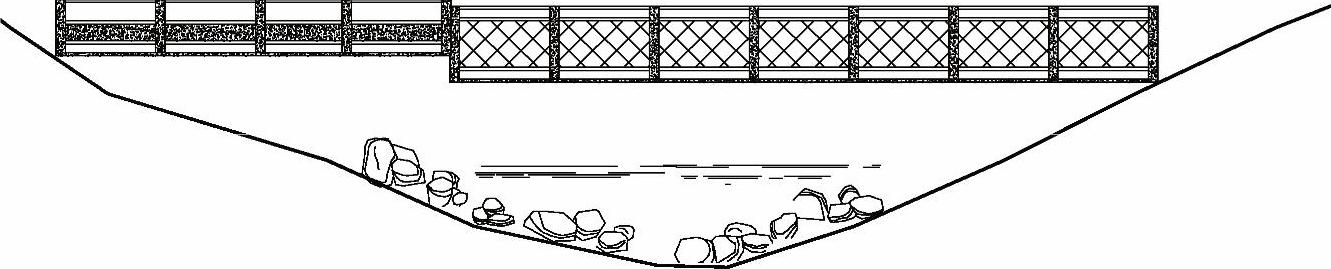

11)使用“插入(I)”命令,弹出“插入”对话框,单击“浏览”按钮,选择“案例\06\河道.dwg”文件,插入到图形中的相应位置,如图6-79所示。


图6-79 插入图形

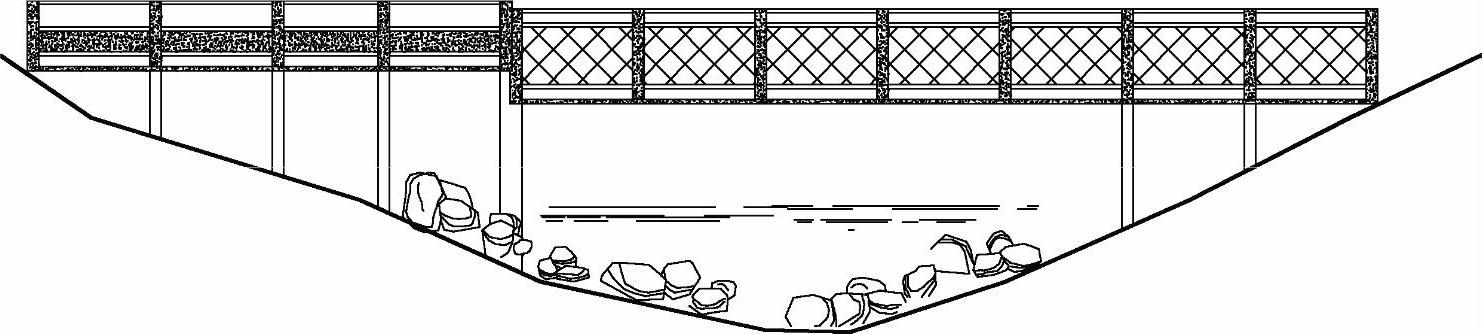

12)使用“直线(L)”命令,在图形的左侧绘制垂直线段,从而形成桥墩效果,如图6-80所示。


图6-80 绘制线段

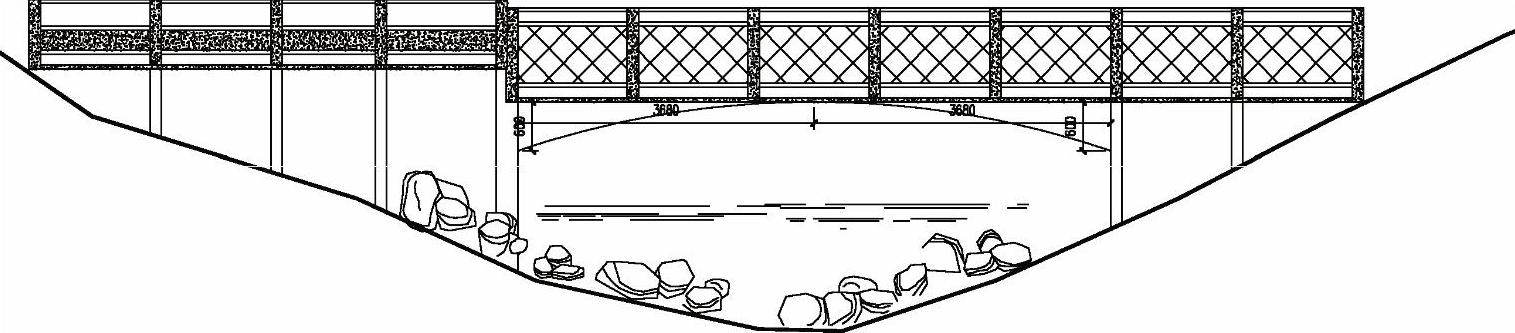

13)使用“圆弧(ARC)”命令,绘制一圆弧,表示桥拱,如图6-81所示。


图6-81 绘制圆弧

14)至此,该图形绘制完成,按下<Ctrl+S>组合键进行保存。
