AutoCAD2016桥平面图绘制技巧

时间:2023-08-30 理论教育 版权反馈
【摘要】:通过“多线”来绘制桥轮廓,再通过“矩形”等命令来绘制桥栏杆效果,再通过“图案填充”的方式来绘制桥面效果。图6-62 绘制轴线图6-63 更名的“桥”图层2)执行“多线样式”命令,在“花架”样式的基础上,新建“桥”多线样式,并设置“图元”偏移距离50和-50,返回到“多线样式”对话框,将“桥”样式置为当前,如图6-64所示。5)使用“拉伸”命令,将绘制的两个矩形向右拉伸125mm,即变成265mm;再绘制高1720mm的两条垂直线段,如图6-67所示。

AutoCAD2016桥平面图绘制技巧

通过“多线”来绘制桥轮廓,再通过“矩形”等命令来绘制桥栏杆效果,再通过“图案填充”的方式来绘制桥面效果。

1)使用“图层(LA)”命令,打开“图层特性管理器”选项板,将“花架”图层修改为“桥”图层,并且置为当前图层,如图6-63所示。

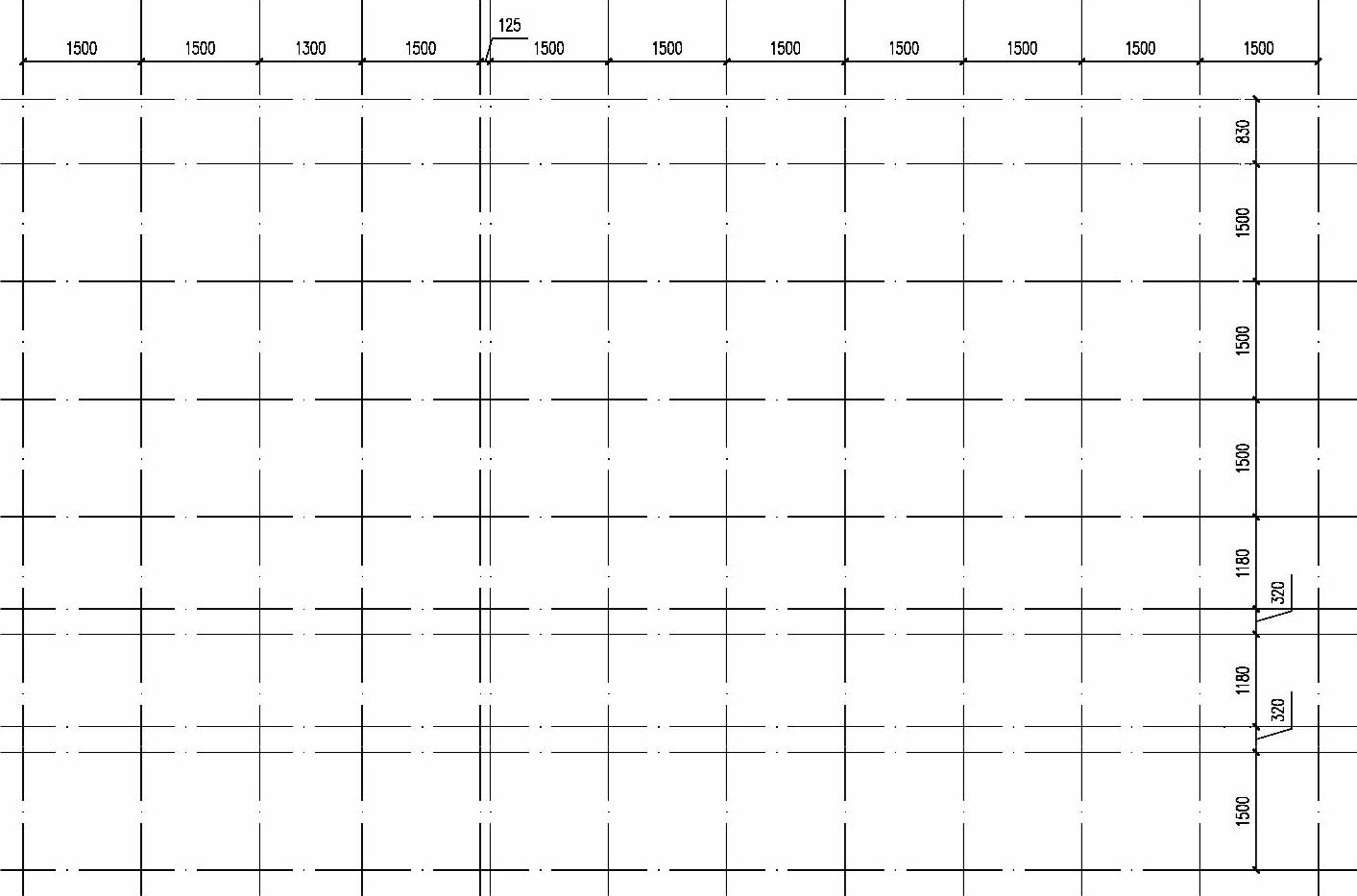

图6-62 绘制轴线


图6-63 更名的“桥”图层

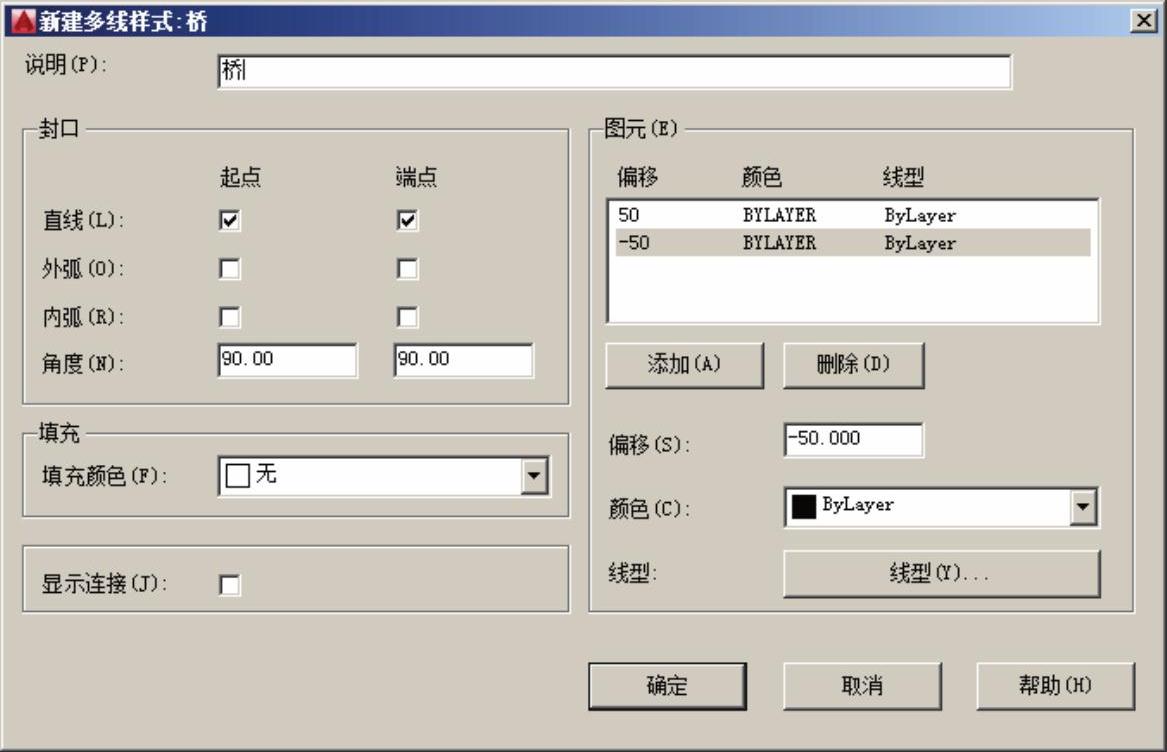

2)执行“多线样式(Mlstyle)”命令,在“花架”样式的基础上,新建“桥”多线样式,并设置“图元”偏移距离50和-50,返回到“多线样式”对话框,将“桥”样式置为当前,如图6-64所示。


图6-64 设置多线样式参数

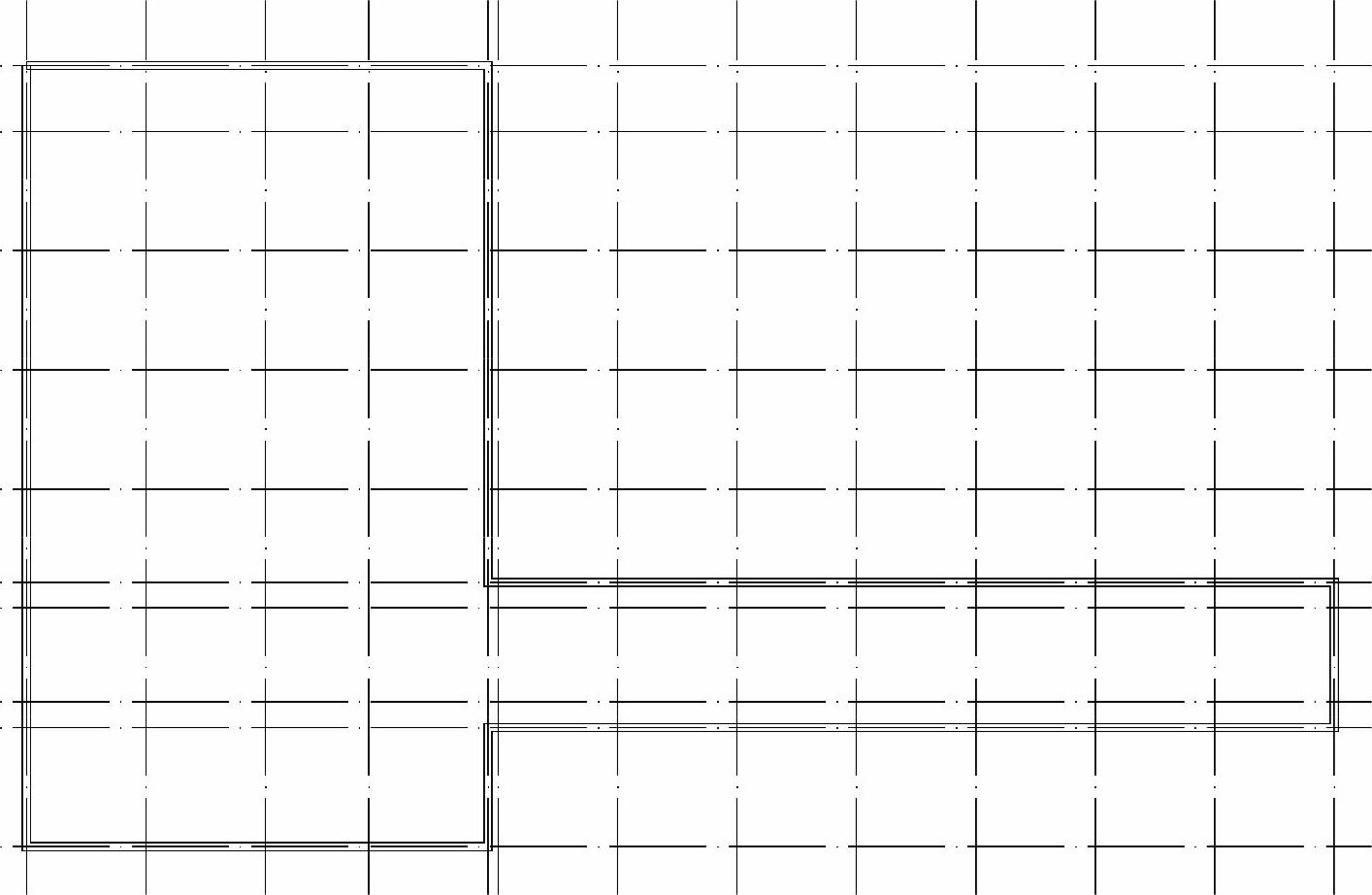

3)使用“多线(ML)”命令,根据命令行的提示,设置对正方式为“无(Z)”;再设置比例为1,然后分别捕捉相应的交点来绘制多条多线对象,如图6-65所示。


图6-65 绘制的多线

软件技能:

如果是绘制封闭的多线对象,在最后一步骤,根据命令行的提示“指定下一点或[闭合(C)/放弃(U)]:”时,输入“闭合(C)”选项,即可实现起点与终点的闭合。(www.daowen.com)

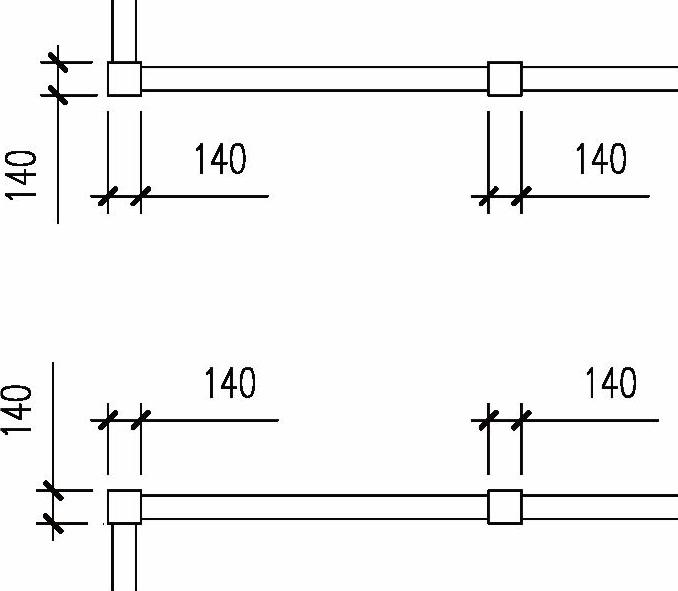

4)使用“矩形(REC)”和“修剪(TR)”等命令,分别捕捉轴线与多线相交位置,绘制一140mm×140mm的矩形,再修剪掉矩形内的多线对象;并将“轴线”图层关闭,如图6-66所示。

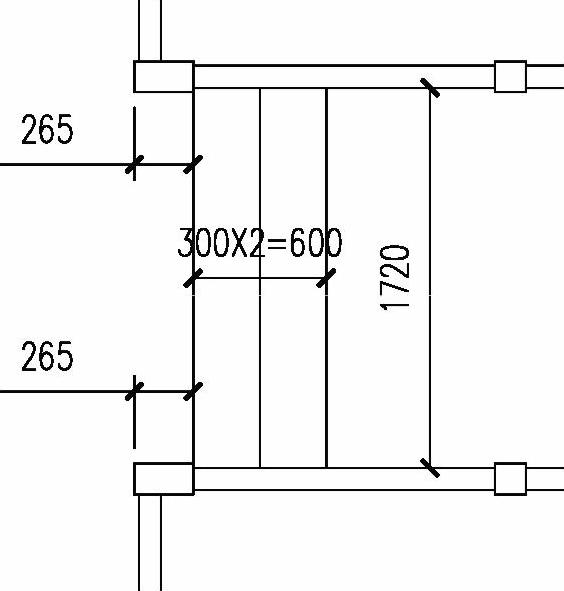

5)使用“拉伸(S)”命令,将绘制的两个矩形向右拉伸125mm,即变成265mm;再绘制高1720mm的两条垂直线段,如图6-67所示。


图6-66 绘制矩形


图6-67 绘制垂直线段

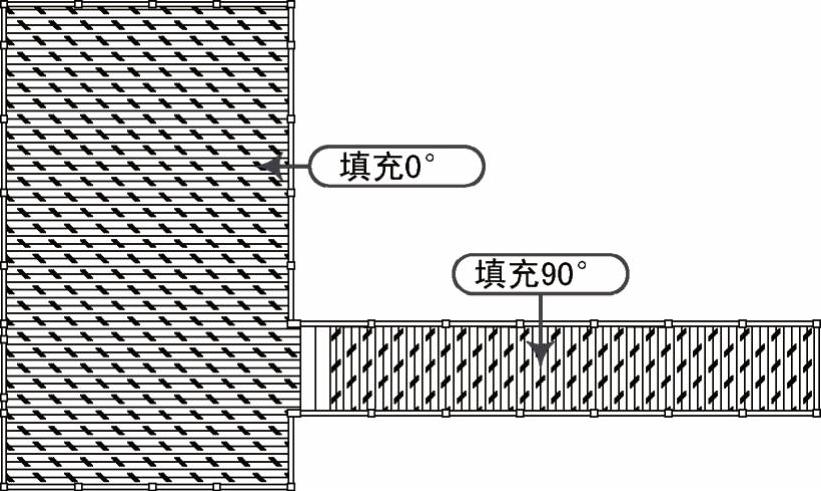

6)使用“图案填充(H)”命令,选择“CORK”图案,比例为50,角度分别为90°和0°,填充相应位置,效果如图6-68所示。

7)使用“分解(X)”和“删除(E)”等命令,删除图形左侧顶端的多线对象,如图6-69所示。


图6-68 图案填充

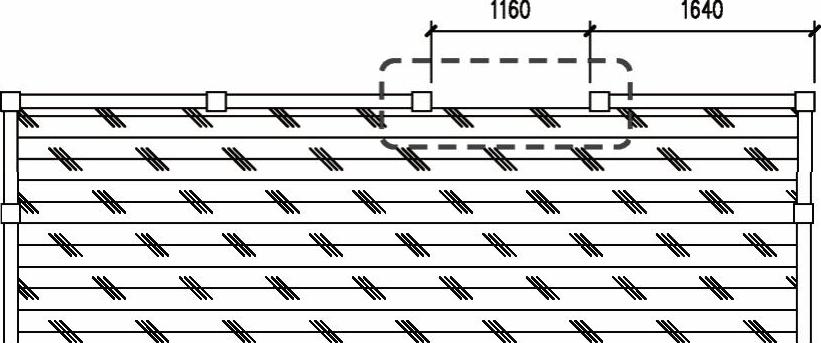

图6-69 删除线段
