在进行文字标注之前,需要设置相应的文字样式。用户可按表6-1所示来设置。

表6-1 文字样式


1)选择“格式|文字样式”菜单命令,打开“文字样式”对话框,单击“新建”按钮,打开“新建文字样式”对话框,样式名定义为“图内说明”,再单击“确定”按钮。

2)在“字体”下拉框中选择字体“Tssdeng.shx”,勾选“使用大字体”复选框,并在“大字体”下拉框中选择字体“gbcbig.shx”,在“高度”文本框中输入“350”,“宽度因子”文本框中输入“0.7”,单击“应用”按钮,从而完成该文字样式的设置,如图6-45所示。

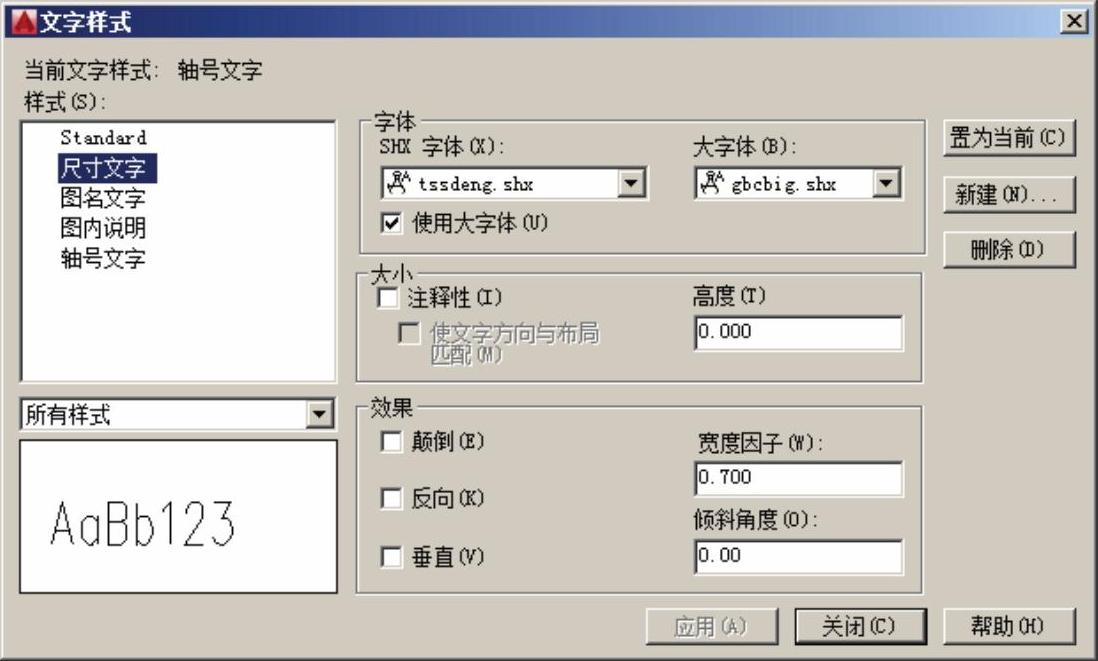

图6-45 新建文字样式(www.daowen.com)

3)重复前面的步骤,建立表6-1中其他各种文字样式,如图6-46所示。


图6-46 建立其他文字样式

软件技能:

用户存设置文字样式的“Shx字体”和“大字体”时,由于AutoCAD2016系统本身并没有带有“Tssdeng丨Tssdchn”字体,用户可将“案例CAD字体库”文件央中的“Tssdeng.shx”和“Tssdchn.shx”字体复制到AutoCAD 2016安装的位置,即“X:\Program Files\Autodesk\CAD 2016\AutoCAD 2016Simplified Chinese\Fonts”文件夹中。
