由于本案例绘制的是一个四角亭，同时四方图形相同，用户可以绘制其中一部分图形，然后进行镜像来完成整个平面亭图形的绘制。

1）使用“构造线（XL）”命令，在绘图区域的空白处绘制一条横向构造线和一条纵向构造线，如图6-11所示。

2）使用“旋转（RO）”命令，选择绘制的两条构造线，根据命令行提示，捕捉两条构造线的交点，再输入“复制（C）”选项，输入角度“45”，从而复制两条构造线。

3）使用“偏移（O）”命令，将水平构造线向上、下各偏移1500mm，将垂直构造线向左、右各偏移1500mm，如图6-12所示。

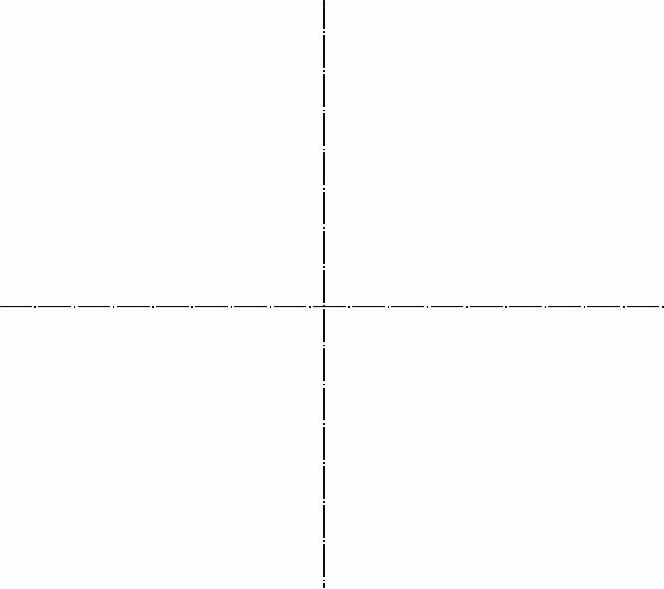

图6-11 绘制轴线

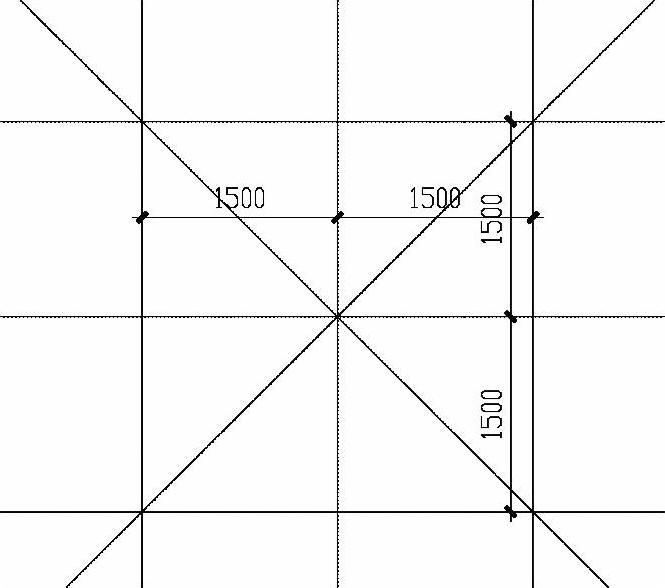

图6-12 旋转和偏移构造线

4）选择“格式|图层”菜单命令（或输入“LA”命令），在打开的“图层特性管理器”面板中，新建“亭”图层，颜色为“绿色”，线型为Continuous，线宽为0.2mm，置为当前图层，如图6-13所示。

图6-13 新建“亭”图层

5）使用“矩形（REC）”命令，在图形的相应位置绘制一个3000mm×3000mm的矩形，如图6-14所示。

6）使用“偏移（O）”命令，将上一步绘制的矩形向外偏移300再分别向内偏移40、250、40、290、40、290、40、260、40、200mm；将斜线段向两侧各偏移40mm，如图6-15所示。(www.daowen.com)

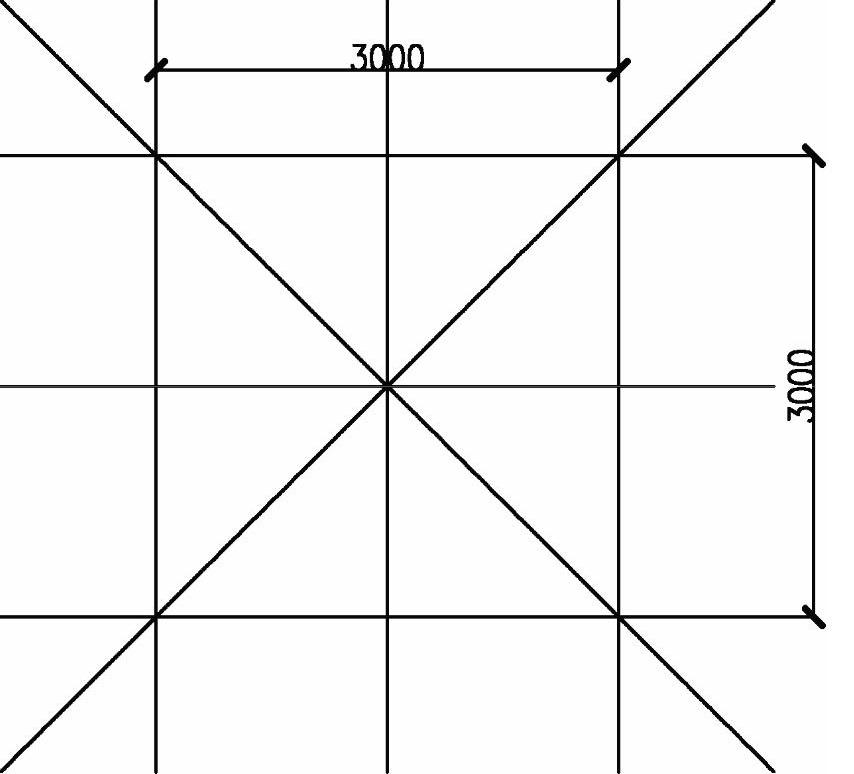

图6-14 绘制矩形

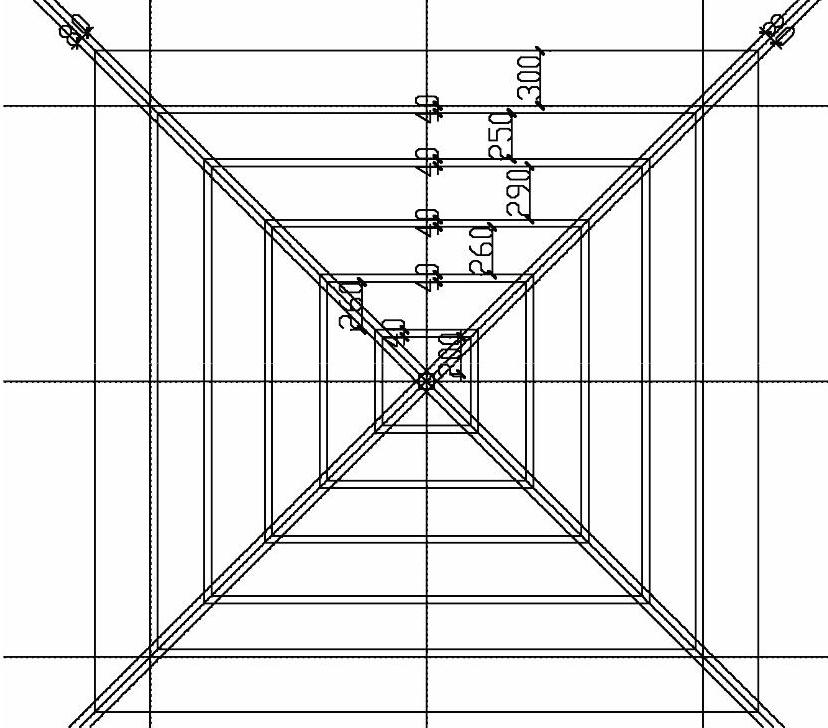

图6-15 偏移矩形和斜线段

7）使用“删除（E）”命令，将中间的构造线删除掉。如图6-16所示。

8）使用“直线（L）”“修剪（TR）”“删除（E）”等命令，删除图形中所有构造线和最外侧的矩形；再修剪掉多余的辅助线，并绘制连接线段，如图6-17所示。

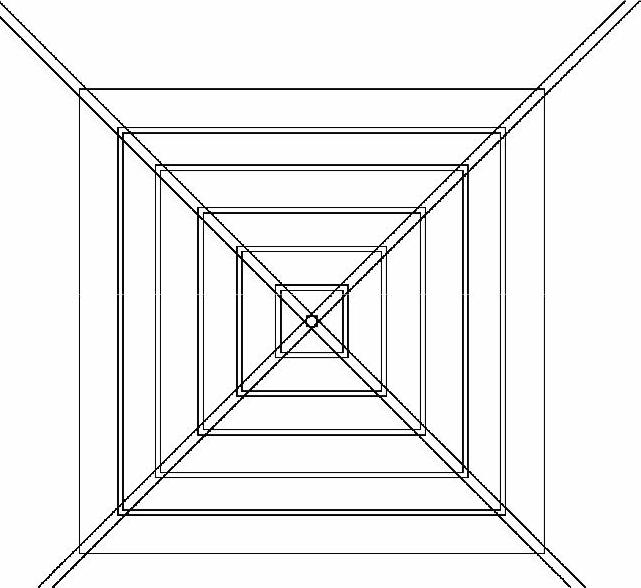

图6-16 删除部分构造线

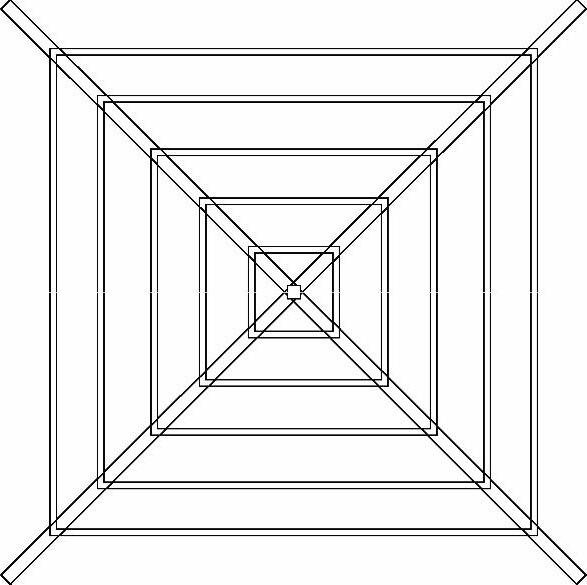

图6-17 修剪多余的线段

9）使用“矩形（REC）”命令，在图形相应位置，即从外向内数第3个矩形位置，绘制4个120mm的小正方形，如图6-18所示。

10）使用“修剪（TR）”命令，修剪掉多余的线段，结果如图6-19所示。
