用户在正式绘制图形之前，首先要设置与所绘制图形匹配的绘图环境，包括新建文件、设置图形界限、设置图形单位以及新建图层等。

1）启动AutoCAD 2016，单击工具栏上的“新建”按钮，打开“选择样板”对话框，然后选择“acadiso.dwt”图形样板，然后单击“打开”按钮，如图6-7所示。

2）选择“文件|保存”菜单命令，打开“图形另存为”对话框，将新建的文件保存为“案例\06\亭.dwg”图形文件，如图6-8所示。

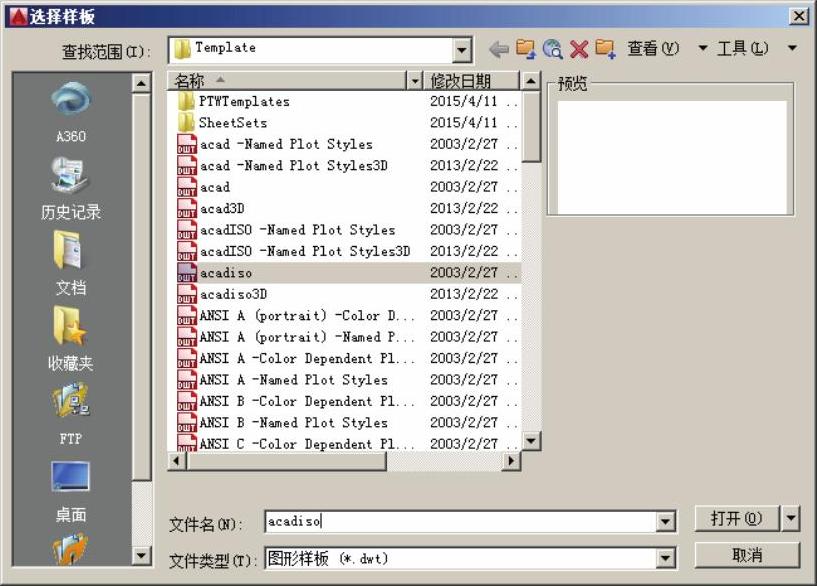

图6-7 新建样板

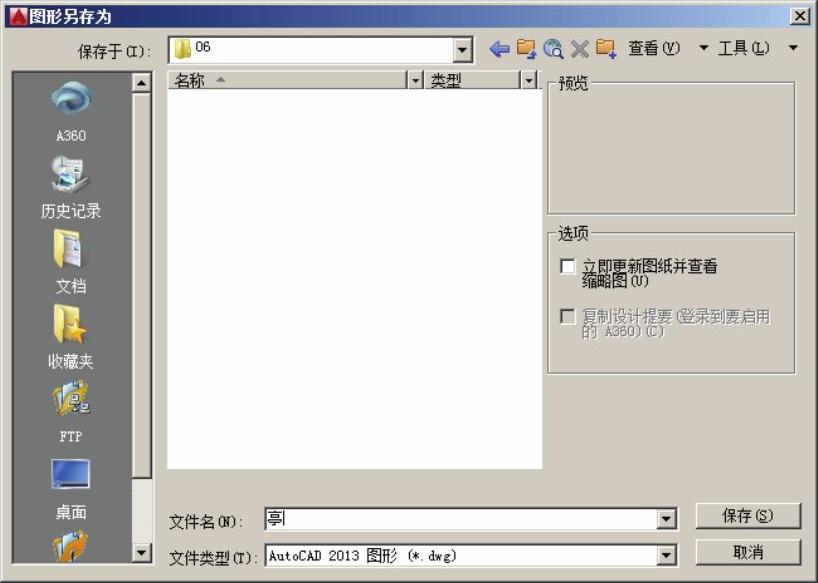

图6-8 保存文件

3）选择“格式|单位”菜单命令，打开“图形单位”对话框，把长度单位“类型”设定为“小数”，“精度”设为“0.000”；角度单位“类型”设定为“十进制度数”，“精度”精确到小数点后二位“0.00”，如图6-9所示。

(www.daowen.com)

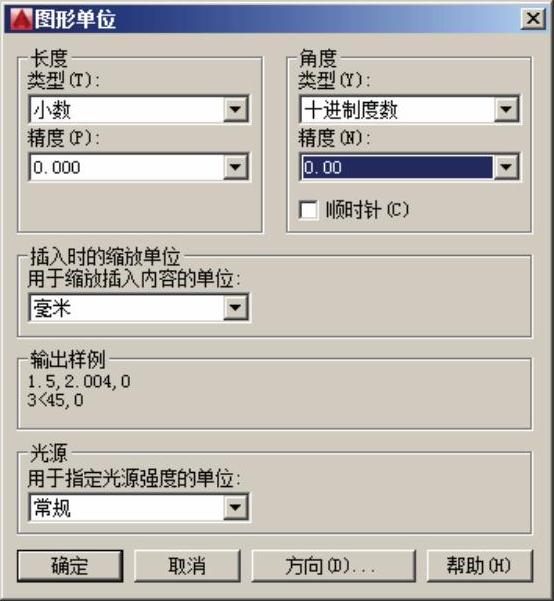

图6-9 图形单位

4）选择“格式|图形界限”菜单命令，依照命令行提示，设定图形界限的左下角点为（0，0），右上角点为（5400，2970）。

5）选择“格式|图层”菜单命令（或输入“LA”命令），在打开的“图层特性管理器”面板中，新建“辅助线”图层，颜色为“红色”，线型为ACAD-IS004W100，线宽为0.2mm，置为当前图层，如图6-10所示。

图6-10 新建“辅助线”图层

专业知识：亭子的样式

亭子的平面样式很多，有方、长方、五角、六角、八角、圆、梅花、扇形等。方形亭子简单大方，是施工中最为简单的一种；圆亭更为秀丽，圆形亭子的施工比方形的复杂得多，亭顶除攒尖以外，歇山顶也相当普通。除这些形式以外，还有半亭、独立亭子、桥亭等。
