AutoCAD2016设计中心实用指南

AutoCAD向用户提供了设计中心,AutoCAD设计中心是AutoCAD提供的一个直观、高效并与Windows资源管理器类似的工具。利用此设计中心,用户不仅可以浏览、查找、预览和管理AutoCAD图形、光栅图像等不同的资源,而且还可以通过简单的拖放操作,将位于本地计算机、局域网或因特网上的块、图层、文字样式、标注样式等插入到当前图形。如果打开多个图形文件,在各文件之间也可以通过简单的拖放操作实现图形的插入,从而使已有资源得到再利用和共享,提高了图形管理和图形设计的效率

用户可以通过以下4种方式打开设计中心。

菜单栏:选择“工具|选项板|设计中心”命令。


命令行:在命令行输入或动态输入“Adcenter”命令(快捷命令“ADC”)。

◆快捷键:<Ctrl+2>组合键。

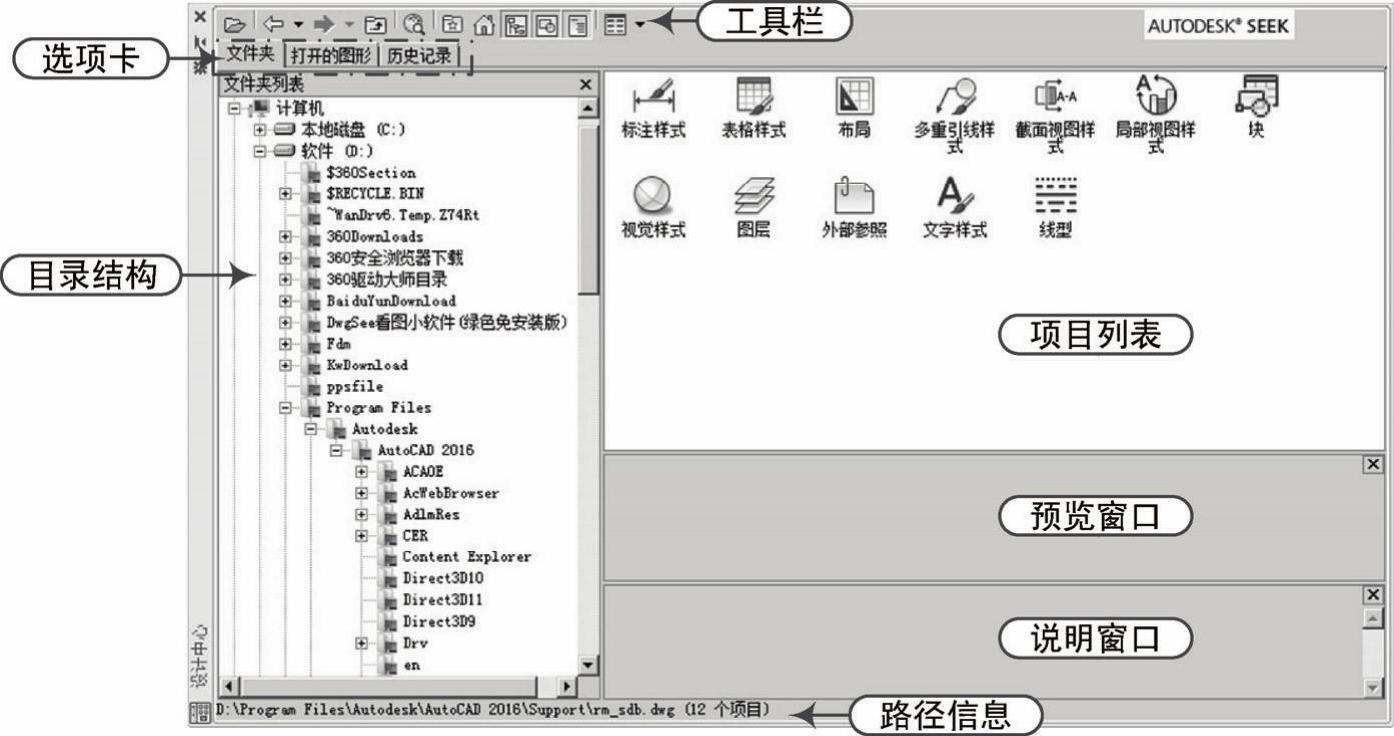

用户只需用上述其中一种方法就可将“设计中心”面板打开,如图5-22所示。


图5-22 “设计中心”面板

在“设计中心”面板中,主要选项具体说明如下:

1)文件夹:显示设计中心的资源,可以将设计中心的内容设置为本地计算机的桌面或是本地计算机的资源信息,或者是网上邻居的信息。

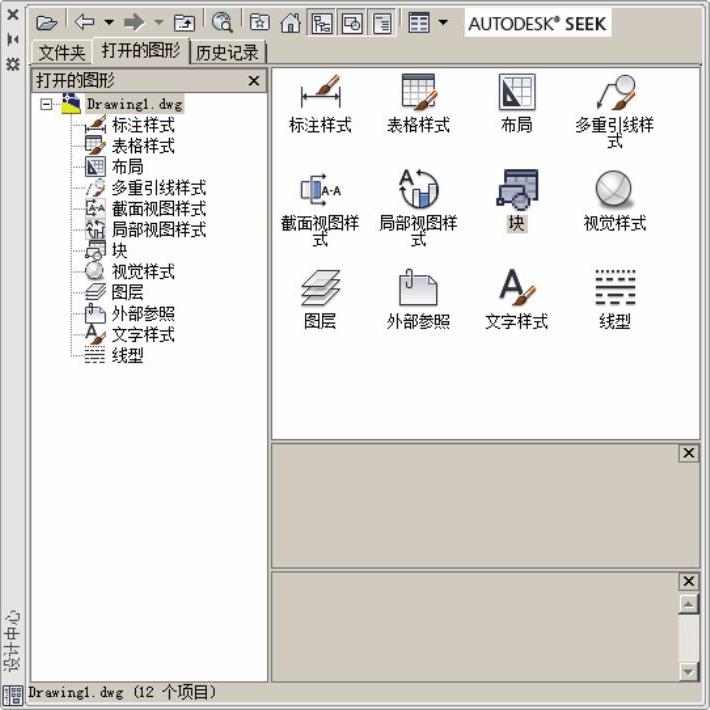

2)打开的图形:用于显示当前工作任务中打开的所有图形,包括最小化的图形,如图5-23所示。

3)历史记录:用于显示最近在设计中心打开的文件的列表。显示历史记录后,在一个文件上单击鼠标右键显示此文件信息或从“历史记录”列表中删除此文件,如图5-24所示。(www.daowen.com)


图5-23 “打开的图形”选项


图5-24 “历史记录”选项

4)树状图切换978-7-111-51699-6-Chapter05-43.jpg:用于显示和隐藏树状视图。如果绘图区域需要更多的空间,请隐藏树状图。树状图隐藏后,可以使用内容区域浏览容器并加载内容。

5)收藏夹978-7-111-51699-6-Chapter05-44.jpg:在内容区域中显示“收藏夹”文件夹的内容。“收藏夹”文件夹包含经常访问项目的快捷方式。要在“收藏夹”中添加项目,可以在内容区域或树状图中的项目上单击鼠标右键,然后单击“添加到收藏夹”。要删除“收藏夹”中的项目,可以使用快捷菜单中的“组织收藏夹”选项,然后使用快捷菜单中的“刷新”选项,如图5-25所示。

6)加载978-7-111-51699-6-Chapter05-45.jpg:单击此按钮显示“加载”对话框(标准文件选择对话框)。使用“加载”浏览本地和网络驱动器或网页上的文件,然后选择内容加载到内容区域。

7)预览978-7-111-51699-6-Chapter05-46.jpg:用于显示和隐藏内容区域窗格中选定项目的预览。如果选定项目没有保存的预览图像,“预览”区域将为空。

8)说明978-7-111-51699-6-Chapter05-47.jpg:用于显示和隐藏内容区域窗格中选定项目的文字说明。如果同时显示预览图像,文字说明将位于预览图像下方。如果选定项目没有保存的说明,“说明”区域将为空。

9)视图978-7-111-51699-6-Chapter05-48.jpg:为加载到内容区域中的内容提供不同的显示格式。可以从“视图”列表中选择一种视图,或者重复单击“视图”按钮978-7-111-51699-6-Chapter05-49.jpg,在各种显示格式之间循环切换。默认视图根据内容区域中当前加载的内容类型的不同而有所不同。

10)收索978-7-111-51699-6-Chapter05-50.jpg:单击此按钮显示“收索”对话框,从中可以指定搜索条件以便在图形中查找图形、块和非图形对象,如图5-26所示。
