在AutoCAD中不只是可以插入dwg文件,还可以插入图像文件(如*.jpg),这样可以使图形更为生动。在dwg文件图形中,所绘制的图形是由线条组合而成的或用文字来表达的,没有直观地反映出当前色彩,图片可以作为参照对象。

用户可以根据以下步骤进行操作。

1)用户在AutoCAD 2016环境中,选择“插入|光栅图像参照”菜单命令,将弹出“选择参照文件”对话框,选择“光栅图形.dwg”图形文件,然后依次单击“打开”和“确定”按钮,如图5-19所示。

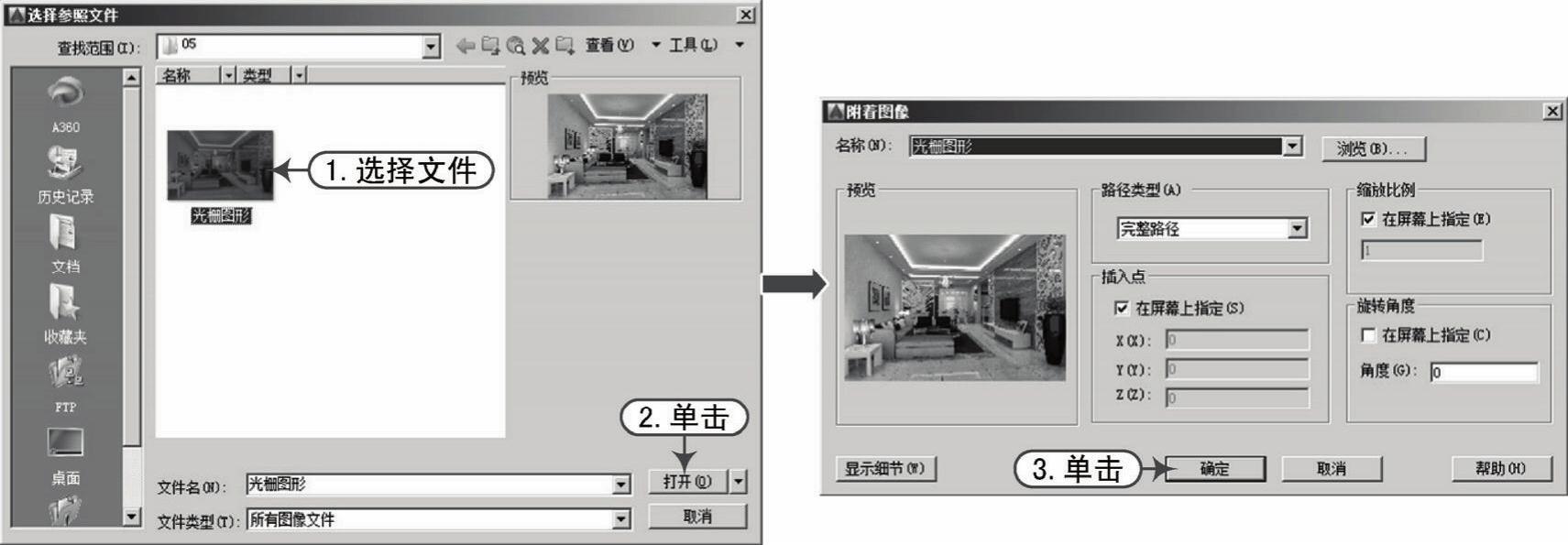

图5-19 插入光栅图参照方法

2)在“附着图像”对话框中单击“确定”按钮后,命令栏提示“指定插入点<0,0>:”,此时,只需要在绘图区域的空白处单击一点作为插入点,命令行就将显示图片的基本信息:

基本图像大小:宽:529.166687,高:352.777771,Inches

3)命令行继续提示“指定缩放比例因子或[单位(U)]<1>:”,如果此时用户按<Enter>键,此时系统按默认“比例因子”为1进行缩放,这时就可以在绘图区域的空白处看到所插入的光栅格图像,如果当前视图中不能完全地看到插入的光栅文件,可使用鼠标对当前视图进行缩放和平移操作,如图5-20所示。

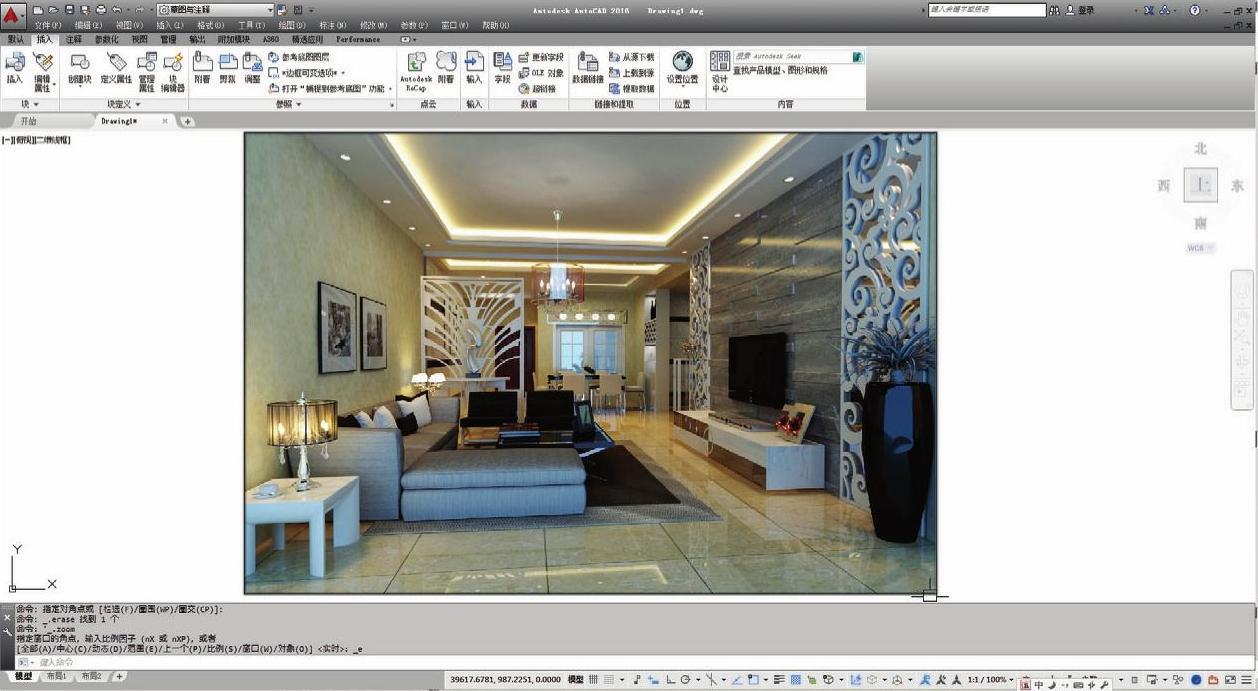

图5-20 插入的光栅图像

4)如果需要把插入的图像作为参照底图来绘制图形,请选中该对象并右击鼠标,从弹出的快捷菜单中选择“绘图次序|置于对象之下”命令,如图5-21所示。

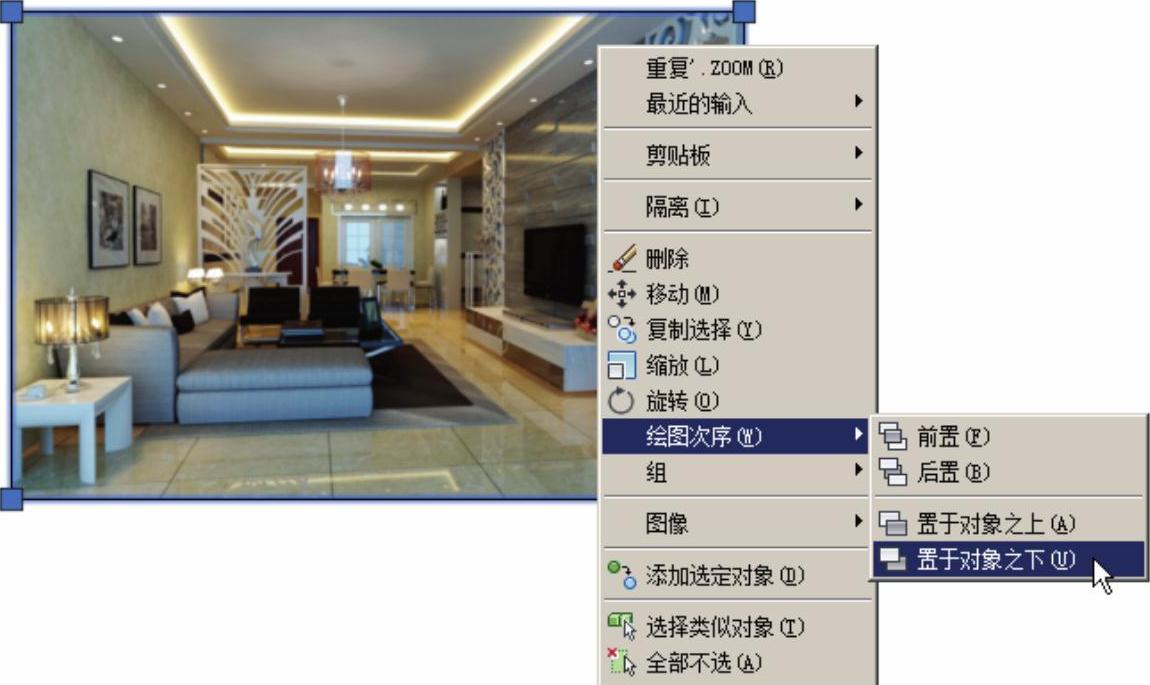

图5-21 将图像置于对象之下

5)为了使插入的图像比例因子合适,可以在“标注”面板中单击“线性标注”按钮,然后对指定的区域进行“测量”,也可以根据所测量的数据对图形进行缩放。

软件技能:

CAD插入的光栅图形参照实际并没有插到CAD文件中,图片只是按插入的路径做了CAD的相应显示,若图片的路径变了,或是把CAD文件复制到其他计算机上,这个图片就会显示异常(有的是显示路径)!
