AutoCAD2016建筑园林施工图设计:图形尺寸标注

AutoCAD提供了多种标注方法,如“线性标注”“对齐标注”“半径标注”“直径标注”“圆弧标注”等,下面分别介绍几种基本的尺寸标注命令。

1.线性标注

“线性标注(OLI)”用于标注图形对象的线性距离或长度,包括“水平标注”“垂直标注”和“旋转标注”3种类型。“水平标注”用于标注对象上的两点在水平方向上的距离,尺寸线沿水平方向放置;“垂直标注”用于标注对象上的两点在垂直方向的距离,尺寸线沿垂直方向放置;“旋转标注”用于标注对象上的两点在指定方向上的距离,尺寸线沿旋转角度方向放置。

执行“线性标注”命令有以下3种方法。

菜单栏:选择“标注|线性标注”菜单命令。


命令行:在命令行中输入“Dimlinear”(快捷键为“DLI”)。

执行“线性标注”命令后,根据提示单击指定第一条尺寸线原点,再单击指定第二条尺寸线原点,移动鼠标单击一点确定尺寸线位置,即可完成所选对象长度的标注,操作过程如图4-24所示。



图4-24 线性标注

其中各选项含义如下。

◆指定第一条/第二条尺寸界线原点:指定第一条与第二条尺寸界线的起点。

◆选择对象:在选择对象之后,自动确定第一条和第二条尺寸界线的原点。

◆多行文字(M):显示文字编辑器,可用它来编辑标注文字。

◆文字(T):以单行文字的形式输入标注文字。

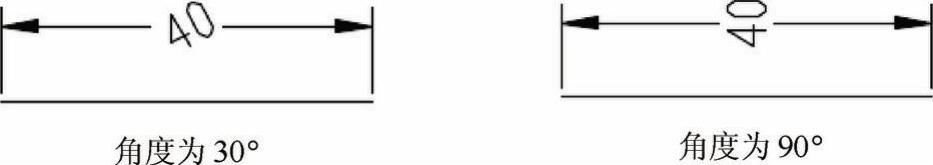

◆角度(A):用于设置标注文字的倾斜角度,例如将标注文字倾斜30°或90°,如图4-25所示。


图4-25 设置角度

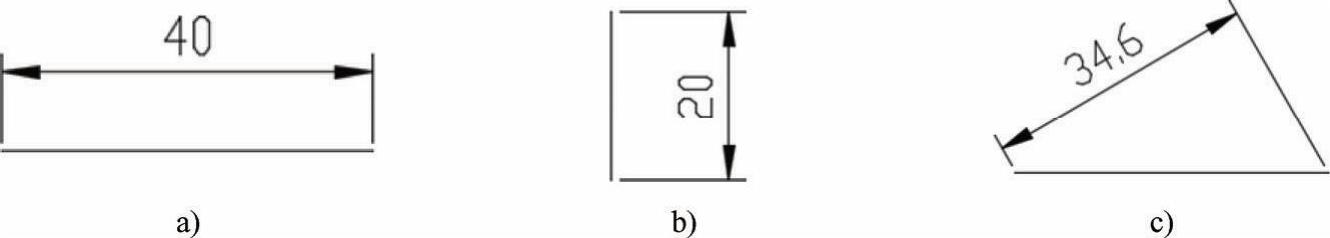

◆水平(H):创建水平线性标注,如图4-26a所示。

◆垂直(V):创建垂直线性标注,如图4-26b所示。

◆旋转(R):创建旋转线性标注,如图4-26c所示。


图4-26 线性标注样式

a)水平 b)垂直 c)旋转

软件技能:

如果指定第一点和第二点进行线性规定的垂直或水平标注,可以通过鼠标指定方向进行水平或垂直标注。鼠标上下拖动即为垂直标注,左右拖动即为水平标注。

2.对齐标注

“对齐标注(DLI)”用于标注倾斜对象的真实长度,对齐标注的尺寸线平行于倾斜的标注对象。如果是选择两个点来创建对齐标注,则尺寸线与两点的连线平行。

执行“对齐标注”命令有以下3种方法。

◆菜单栏:选择“标注|对齐标注”菜单命令。


◆命令行:在命令行中输入“Dimlinear”(快捷键为DLI)。

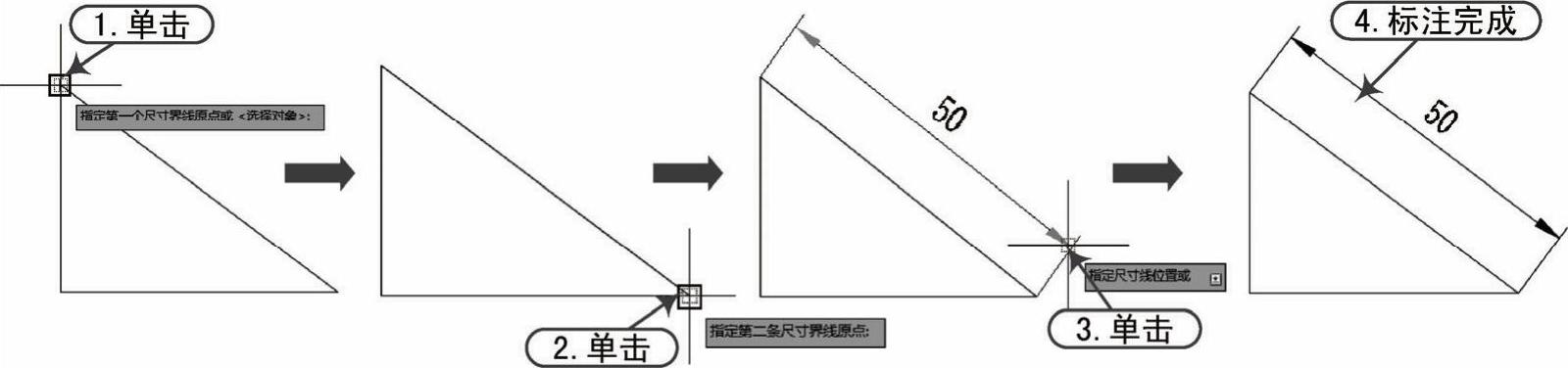

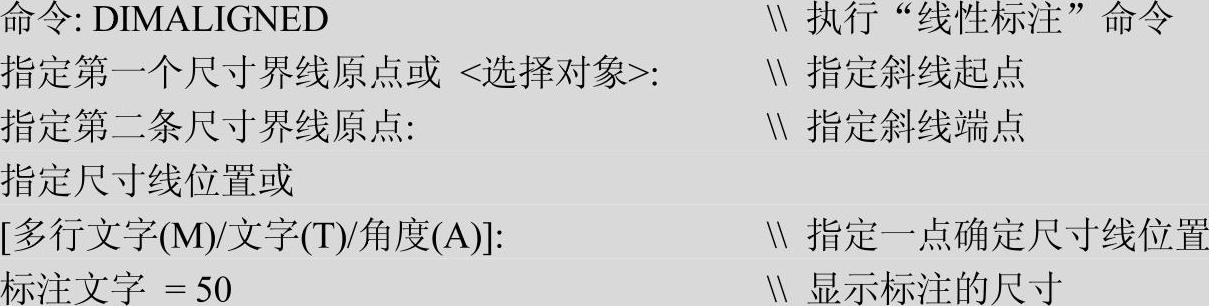

执行上述操作后,根据提示单击指定第一条尺寸界线原点,然后单击指定第二条尺寸界线原点,最后移动鼠标指针单击指定该尺寸线位置,操作方法如图4-27所示。



图4-27 对齐标注

软件技能:

“对齐标注”是线性标注的其中一种形式,也可用于垂直标注和水平标注。

3.连续标注

“连续标注(DCO)”是指首尾相连的多个尺寸标注。在进行连续标注之前,要求当前图形中存在线性标注、对齐标注、角度标注或圆心标注,作为连续标注的基准。

创建连续标注的第一个连续标注从基准标注的第二个尺寸界线引出,然后下一个连续标注从前一个连续标注的第二个尺寸界线处开始测量。虽然基线标注都是基于同一个标注原点,但是AutoCAD使每个连续标注的第二个尺寸界线作为下一个标注的原点。连续标注共享一条公共的尺寸线。

执行“基线标注”命令的方法有以下3种。

◆菜单栏:选择“标注|连续标注”菜单命令。

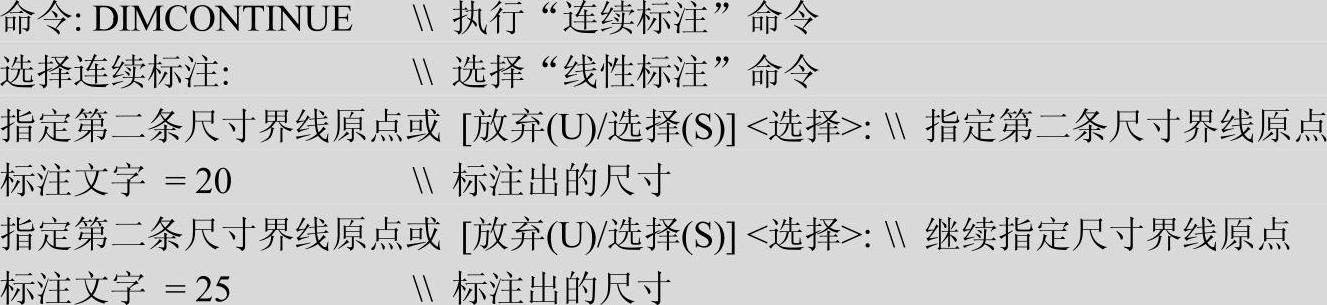

◆命令行:在命令行中输入“Dimcontinue”(快捷键为“DCO”)。

执行上述操作后,根据命令行提示进行连续标注,如图4-28所示。



图4-28 连续标注(www.daowen.com)

4.基线标注

“基线标注(DBA)”是一条基准线到各个点进行尺寸标注,起始尺寸标注的第一条尺寸界线为基线尺寸标注的基准。因此,所有的基线尺寸标注都有一个共同的第一条尺寸界线。

执行“基线标注”命令的方法有以下3种。

◆菜单栏:选择“标注|基线标注”菜单命令。

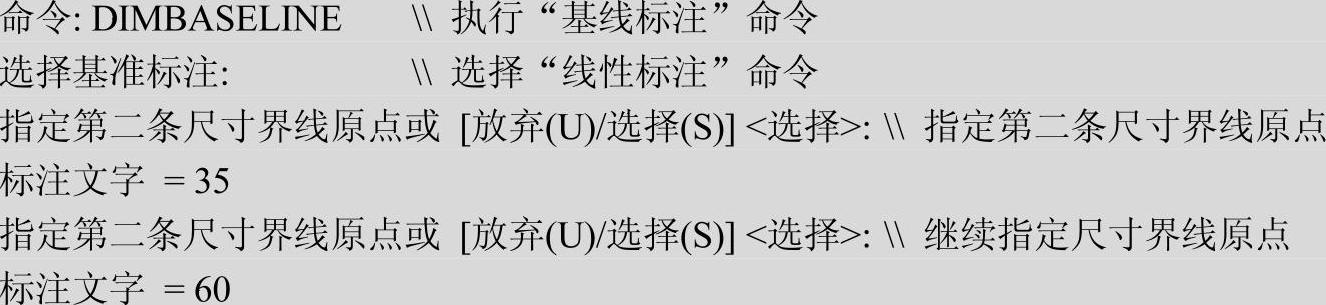

◆命令行:在命令行中输入“Dimbaseline”(快捷键为“DBA”)。

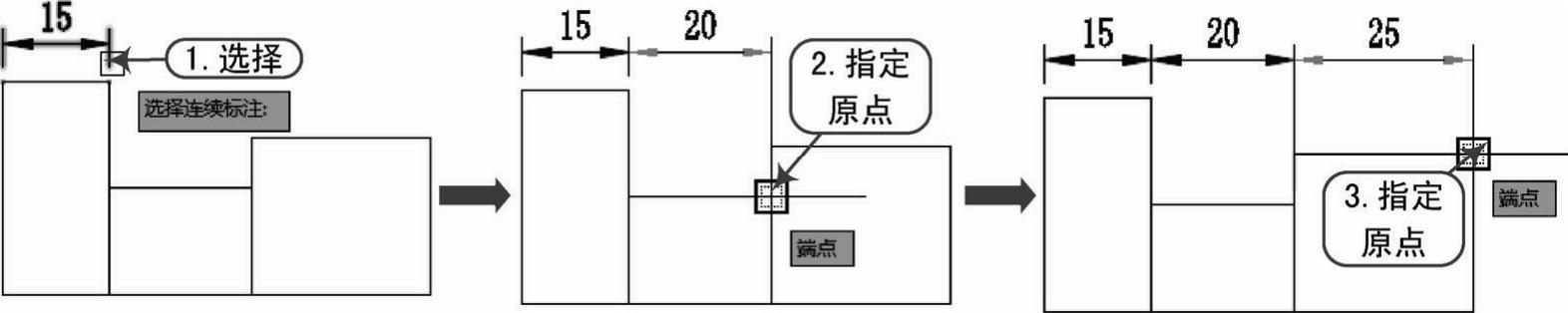

执行“基线标注”命令后,根据命令行提示单击选择基准标注,然后单击指定第二条尺寸线原点,再单击指定下一尺寸界线原点,即可进行连续基线标注,如图4-29所示。



图4-29 基线标注

5.角度尺寸标注

“角度标注(DAN)”可以测量圆和圆弧的角度、两条直线间的角度,或者三点间的角度。

执行“角度标注”命令有以下3种方法。

◆菜单栏:选择“标注|角度标注”菜单命令。

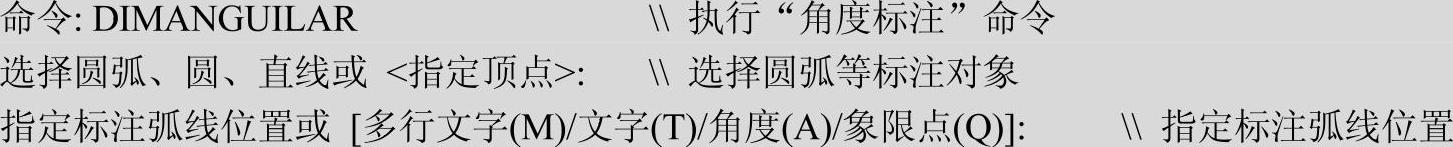

◆命令行:在命令行中输入“Dimanguilar”(快捷键为“DAN”)。

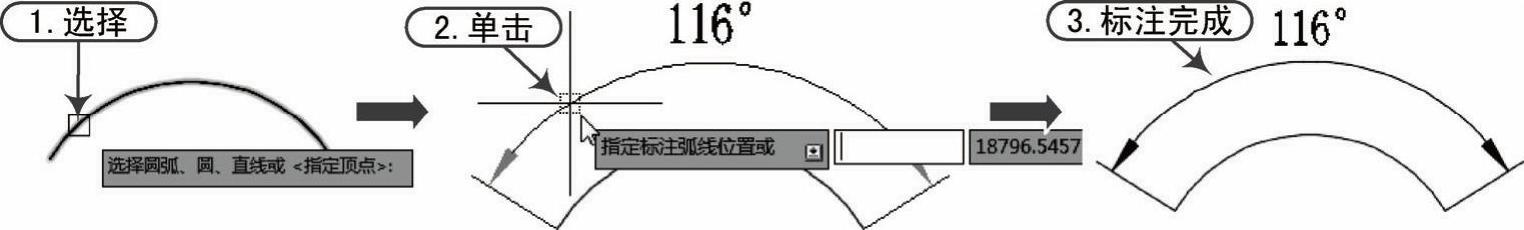

执行上述操作后,用户可根据需要对圆或者圆弧以及角度进行标注,其操作方法如图4-30所示。



图4-30 角度标注

其中,命令行各主要选项含义如下。

◆选择圆弧:该选项通过选择圆弧对象后指定标注弧线位置来标注圆弧角度。

◆选择圆:该选项通过选择圆对象,指定圆上的两个端点后指定标注弧线位置来标注圆角度。

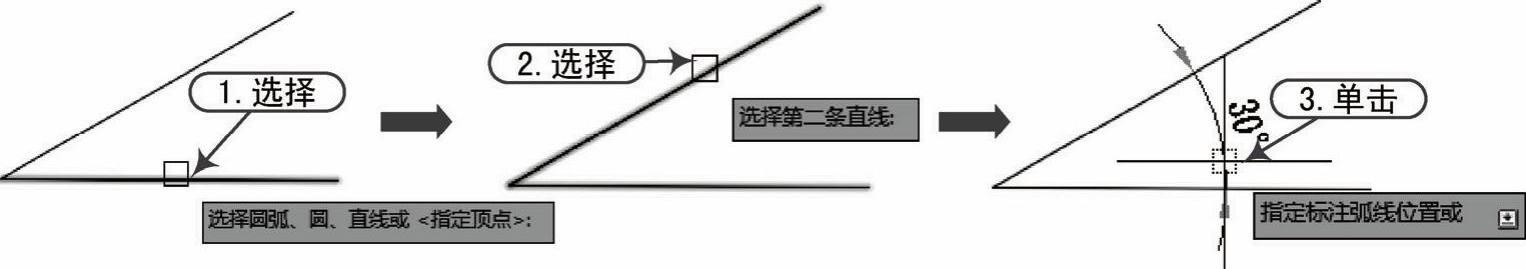

◆选择直线:该选项通过选择两条直线,再确定标注弧线的位置来标注两条线之间的角度,如图4-31所示。


图4-31 直线角度标注

◆指定顶点:直接按<Enter>键即为指定顶点标注,即确定角的顶点然后分别指定角的两个端点,最后确定标注弧线的位置。

象限点:指定圆或圆弧上的象限点来标注弧长,尺寸线将与圆弧重合。

6.半径标注

“半径标注(DRA)”用于为圆或圆弧创建半径标注。测量选定圆或圆弧的半径,并显示前面带有半径符号(R)的标注文字。

执行“半径标注”命令有以下3种方法。

◆菜单栏:选择“标注|半径标注”菜单命令。

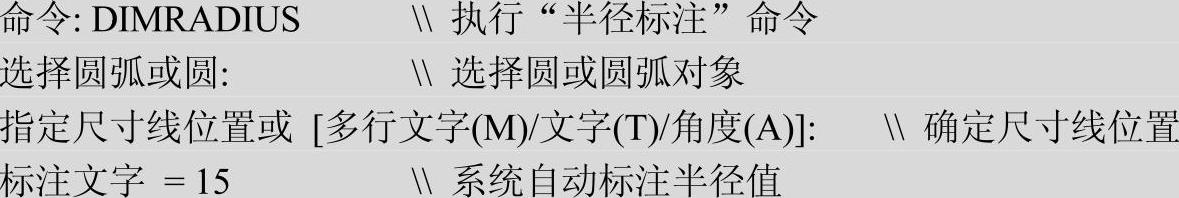

◆命令行:在命令行中输入“Dimradius”(快捷键为“DRA”)。

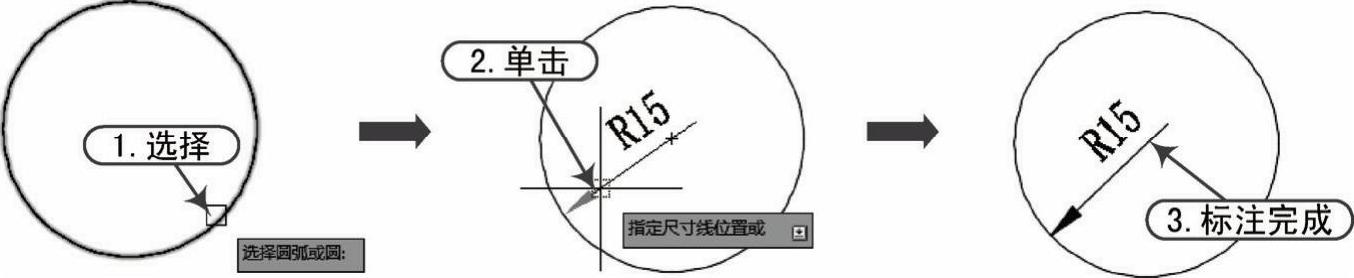

执行上述操作后,单击选择圆或圆弧对象,然后指定尺寸的位置,即可对圆的半径进行标注。其操作方法如图4-32所示。



图4-32 半径标注

7.直径标注

“直径标注(DDI)”用于为圆或圆弧创建直径标注。测量选定圆或圆弧的直径,并显示前面带有直径符号(ø)的标注文字。

执行“直径标注”命令有以下3种方法。

◆菜单栏:选择“标注|直径标注”菜单命令。


◆命令行:在命令行中输入“Dimdiameter”(快捷键为“DDI”)。

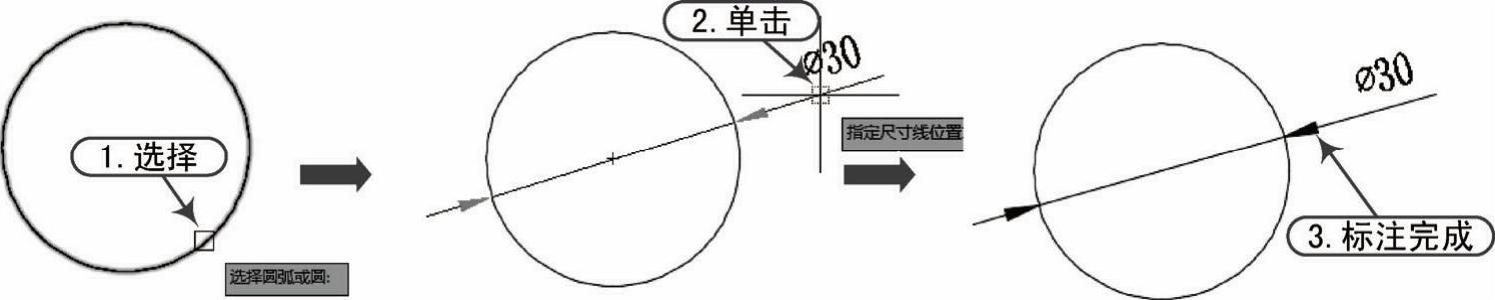

执行上述操作后,单击选择圆或圆弧对象,然后指定尺寸的位置,即可对圆的直径进行标注。其操作方法如图4-33所示。



图4-33 直径标注
