用户可以根据需要对图形进行尺寸标注样式设置。

用户可以通过以下3种方式创建尺寸标注样式。

菜单栏:选择“标注|标注样式”命令。

◆面板:在“注释”选项卡的“标注”面板中单击右下角的“标注样式”按钮978-7-111-51699-6-Chapter04-11.jpg,如图4-3所示。

命令行:在命令行输入或动态输入

“Dimstyle”命令(快捷命令“D”)。

执行“标注样式”命令之后,系统将弹出“标注样式管理器”对话框,单击“新建”按钮,将弹出“创建新标注样式”对话框,在“新样式名”文本框中输入新样式名称,然后单击“继续”按钮,如图4-4所示。

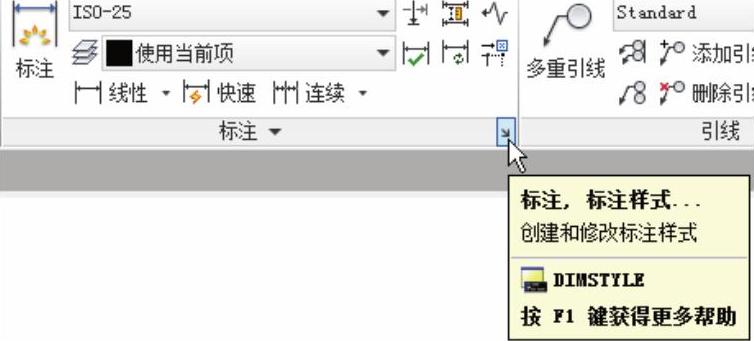

图4-3 标注样式按钮


图4-4 创建标注样式

利用“标注样式管理器”可以方便、直观地定制和浏览尺寸标注样式,包括产生新的标注样式、修改已存的样式、设置当前尺寸标注样式、样式重命名及删除一个已有样式等。

“创建新标注样式”对话框中各选项含义如下。

◆新样式名文本框:用于输入新样式名称。

◆基础样式下拉列表框:选择创建样式所基于的标注样式。

◆用于下拉列表框:选择此样式的使用范围,可选择针对某一种标注或公差,默认为

“所有标注”。

软件技能:

标注样式的命名遵守“有意义,易识别”的原则,如“园林-100”表示该标注样式是用于建筑园林标注1:100的绘图比例。
