“修剪（TR）”命令用于将图形中不需要的部分剪切掉，可以一次修剪多个图形对象。

执行“修剪”命令主要有以下3种方法。

◆菜单栏：选择“修改|修剪”命令。

◆面板：在“修改”面板上单击“修剪”按钮。

◆命令行：在命令行输入或动态输入“Trim”命令（快捷命令“TR”）。

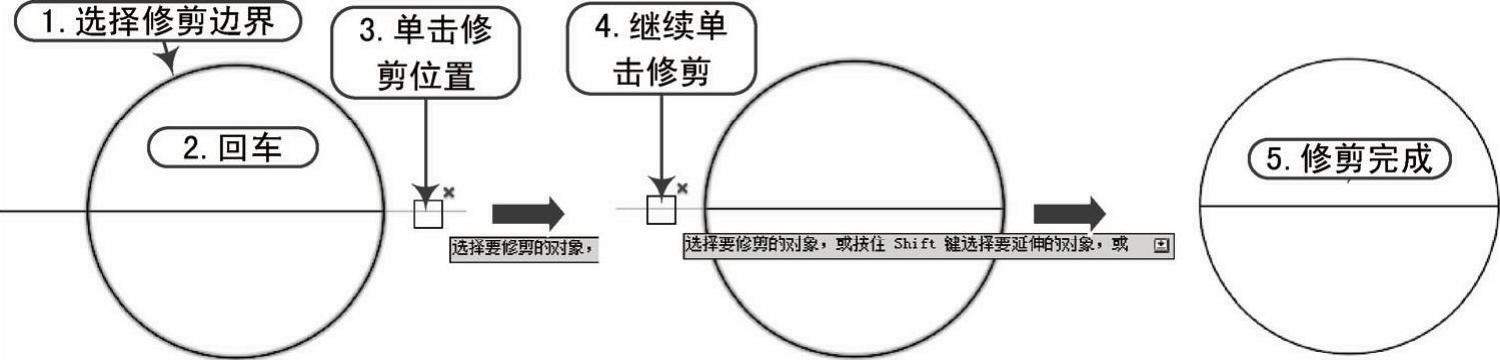

启动命令后，根据命令行提示进行操作，即可进行修剪，如图3-76所示。

图3-76 修剪对象

软件技能：

在提示“选择剪切边，选择对象”时，直接按<Enter>键或空格键，则将所有的对象作为边界对象，然后直接在需要修剪的对象上单击即可。

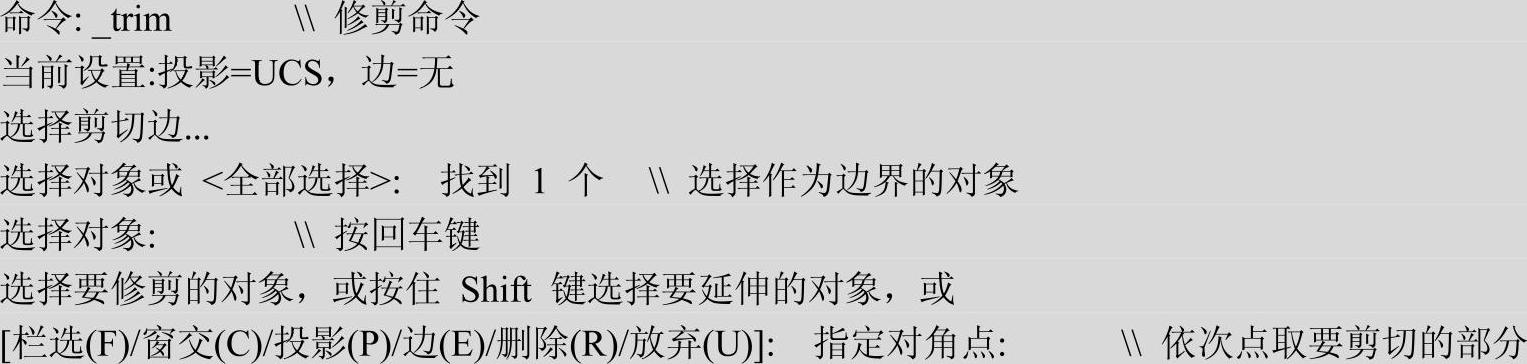

其中，命令行各主要选项含义如下：(www.daowen.com)

◆选择剪切边：指定一个或多个对象以用作修剪边界。可以分别指定对象，也可以选择指定图形中的所有对象用作修剪边界。

◆要修剪的对象：指定修剪对象。如果有多个可能的修剪结果，那么第一个选择点的位置将决定结果。

◆栏选（F）：选择与选择栏相交的所有对象。选择栏是一系列临时线段，它们是用两个或多个栏选点指定的。选择栏不构成闭合环。

◆窗交（C）：选择矩形区域（由两点确定）内部或与之相交的对象。

◆投影（P）：指定修剪对象时使用的投影方式。

◆边（E）：确定对象是在另一对象的延长边处进行修剪，还是仅在三维空间中与该对象相交的对象处进行修剪。

◆删除（R）：删除选定的对象。此选项提供了一种用来删除不需要的对象的简便方式，而无须退出“修剪”命令。

软件技能：

在提示“选择剪切边，选择对象”时，直接按<Enter>键或空格键，则将所有的对象作为边界对象，然后直接在需要修剪的对象上单击即可。

在进行修剪操作时按住<Shift>键，可转化执行“延伸（EX）”命令。当选择要修剪的对象时，若某条线段未与修剪边界相交，则按住<SHIFT>键单击该线段，可将其延伸到最近的边界。
