在AutoCAD 2016中运用多线绘制的图形，需要对多线与多线之间的交点进行编辑，由于多线与多线之间的交点情况不同，所需要的编辑也有所不同，在AutoCAD 2016中，对多线设置了专门的编辑工具。

编辑绘制多线，可用以下3种方法。

◆菜单栏：选择“修改|对象|多线”命令。

◆命令行：在命令行输入或动态输入“Mledit”命令。

◆鼠标键：直接用鼠标双击需要修改的多线对象。

使用任意一种命令，系统将弹出“多线编辑工具”对话框，根据不同的交点选择编辑工具，然后返回到绘制图形的视图中，再依次选择多线，对其进行编辑，如图3-53所示。

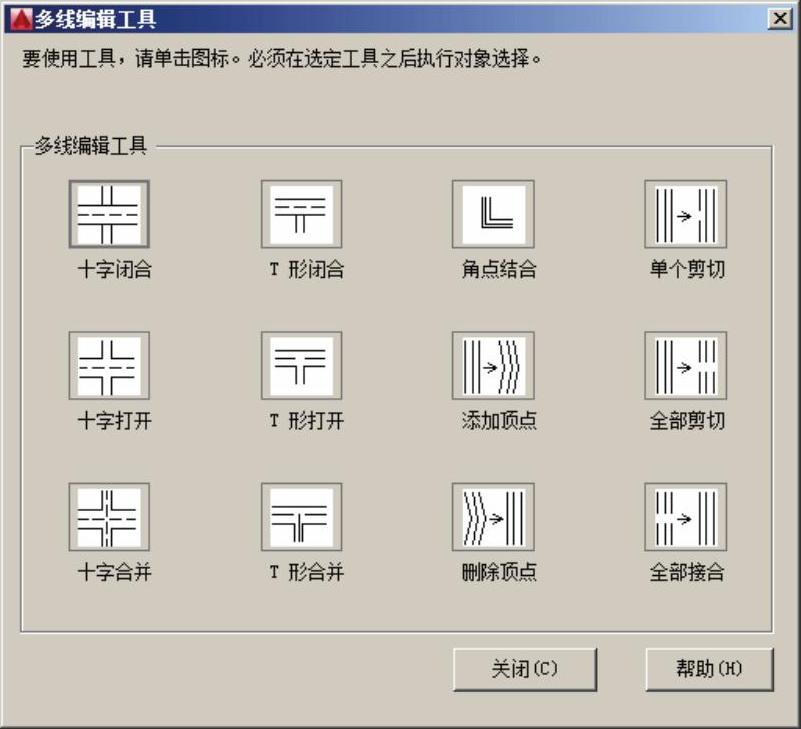

图3-53 “多线编辑工具”对话框

在“多线编辑工具”对话框中，各工具选项的含义及编辑的效果如下。

◆十字闭合：表示相交两多线的十字封闭状态，AB分别代表选择多线的次序，垂直多线为A，水平多线为B。

◆十字打开：表示相交两多线的十字开放状态，将两线的相交部分全部断开，第一条多线的轴线在相交部分也要断开。

◆十字合并：表示相交两多线的十字合并状态，将两线的相交部分全部断开，但两条多线的轴线保持相交，如图3-54所示。

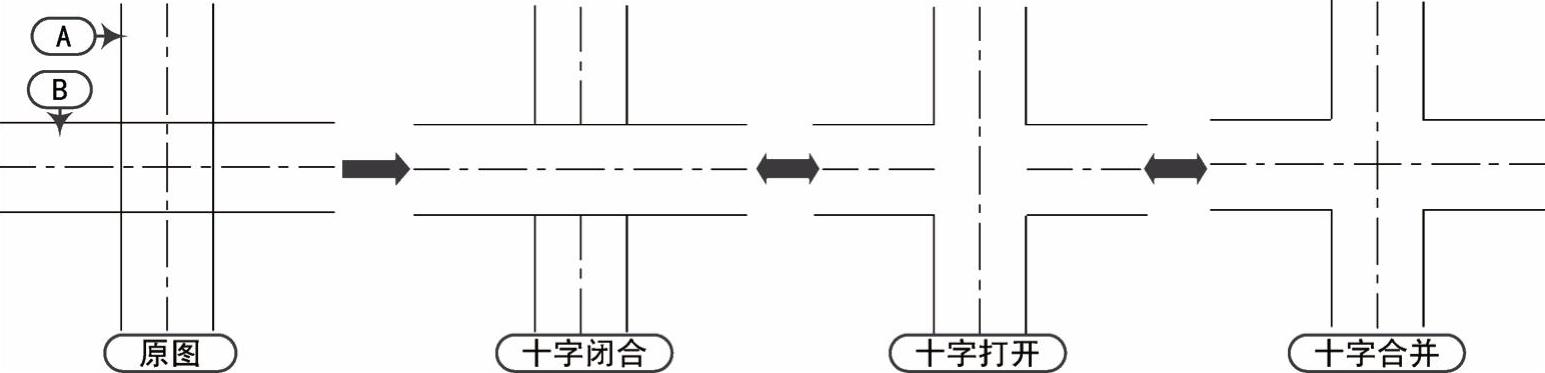

图3-54 十字编辑的效果

◆T形闭合：表示相交两多线的T形封闭状态，将选择的第一条多线与第二条多线相交的部分修剪去掉，而第二条多线保持原样连通。

◆T形打开：表示相交两多线的T形开放状态，将两线的相交部分全部断开，但第一条多线的轴线在相交部分也断开。

◆T形合并：表示相交两多线的T形合并状态，将两线的相交部分全部断开，但第一条与第二条多线的轴线仍保持相交，如图3-55所示。

(www.daowen.com)

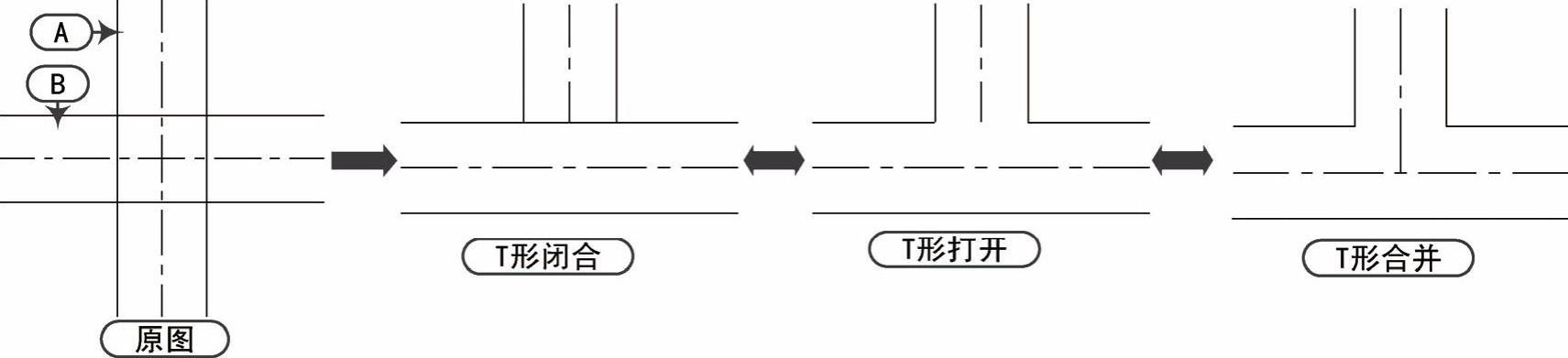

图3-55 T形编辑的效果

软件技能：

在处理十字相交和T形相交多线时，用户应当注意选择多线的顺序，如果选择顺序不恰当，可能得到的结果也不会切合实际需要。

◆角点结合：表示修剪或延长两条多线，直到它们接触形成一相交角，将第一条和第二条多线的拾取部分保留，并将其相交部分全部断开剪去，如图3-56所示。

◆添加顶点：表示在多线上产生一个顶点并显示出来，相当于打开显示连接开关，显示交点，如图3-57所示。

◆“删除顶点”：表示删除多线转折处的交点，使其变为直线形多线。删除某顶点后，系统会将该顶点两边的另外两顶点连接成一条多线线段，如图3-58所示。

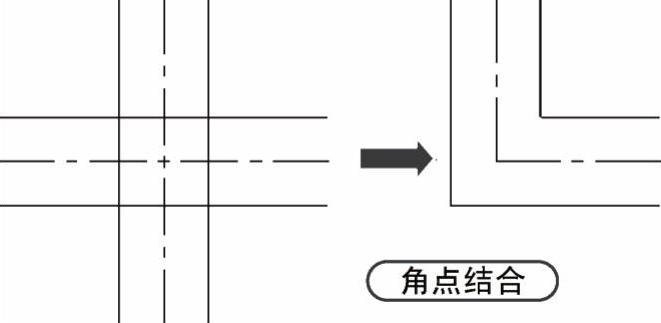

图3-56 角点结合

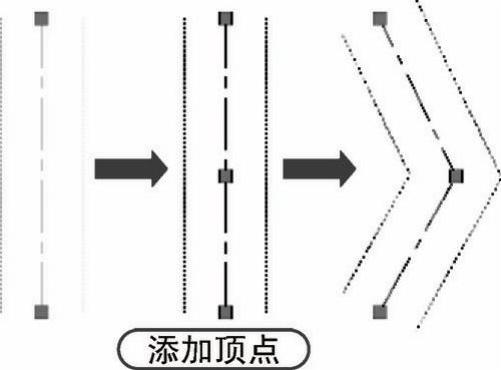

图3-57 添加顶点

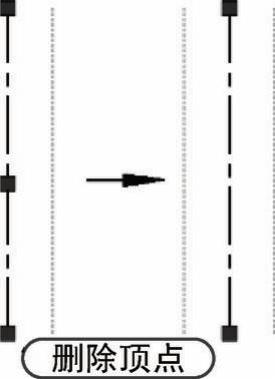

图3-58 删除顶点

◆单个剪切：表示在多线中的某条线上拾取两个点，从而断开此线。

◆全部剪切：表示在多线上拾取两个点，从而将此多线全部切断一截。

◆全部接合：表示连接多线中的所有可见间断，但不能用来连接两条单独的多线，如图3-59所示。

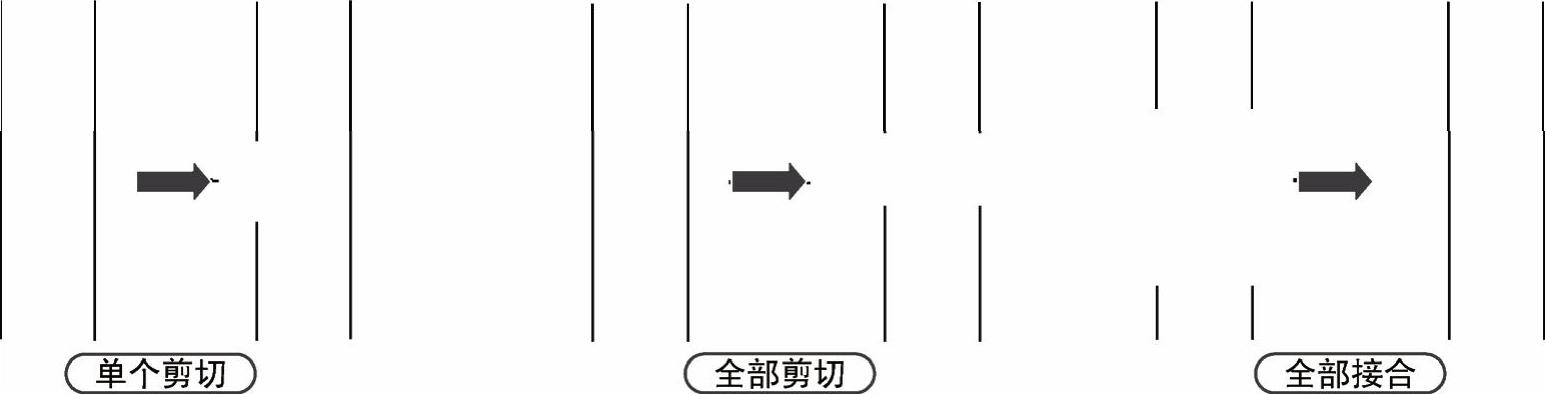

图3-59 多线的剪切与结合
