AutoCAD2016施工图设计:绘制正多边形

时间:2023-08-30 理论教育 版权反馈
【摘要】:各边相等,各角也相等的多边形叫正多边形。正多边形是由多条等长的封闭线段构成的,除了采用前面介绍的line命令和点坐标输入方式绘制外,还可以利用AutoCAD 2016提供的polygon命令绘制由3~1024条边组成的正多边形。绘制正多边形有以下3种方法。指定半径值将以当前捕捉旋转角度绘制正多边形的底边,如图3-29c所示。

AutoCAD2016施工图设计:绘制正多边形

各边相等,各角也相等的多边形叫正多边形。正多边形的外接圆的圆心为正多边形的中心;中心与正多边形顶点连线的长度为半径;中心与边的距离为边心距;正多边形为奇数边时,连接一个顶点和顶点所对的边的中点的直线即为对称轴;正多边形为偶数边时,连接相对的两个边的中点,或者连接相对的两个顶点的直线都是对称轴。

正多边形是由多条等长的封闭线段构成的,除了采用前面介绍的line命令和点坐标输入方式绘制外,还可以利用AutoCAD 2016提供的polygon命令绘制由3~1024条边组成的正多边形。

绘制正多边形有以下3种方法。

菜单栏:选择“绘图|正多边形”命令。


命令行:在命令行输入或动态输入“Polygon”命令(快捷命令“POL”)

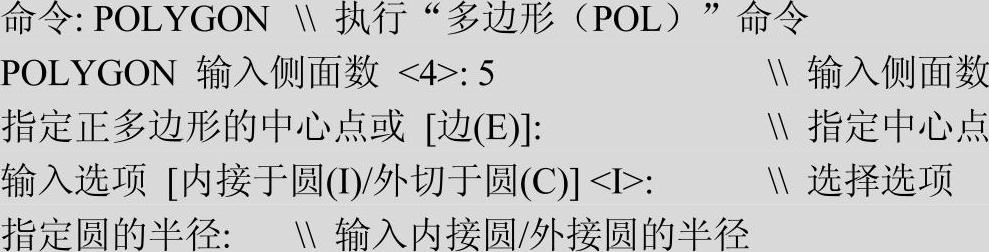

执行“多边形”命令之后,命令行提示如下内容:


其中各选项的含义如下。

◆边:指定正多边形的边长来定义正多边形,如图3-29a所示。

◆内接于圆:指定外接圆的半径,正多边形的所有顶点都在此圆周上。用定点设备指定半径,决定正多边形的旋转角度和尺寸。指定半径值将以当前捕捉旋转角度绘制正多边形的底边,如图3-29b所示。

◆外切于圆:指定从正多边形圆心到各边中点的距离。用定点设备指定半径,决定正多边形的旋转角度和尺寸。指定半径值将以当前捕捉旋转角度绘制正多边形的底边,如图3-29c所示。

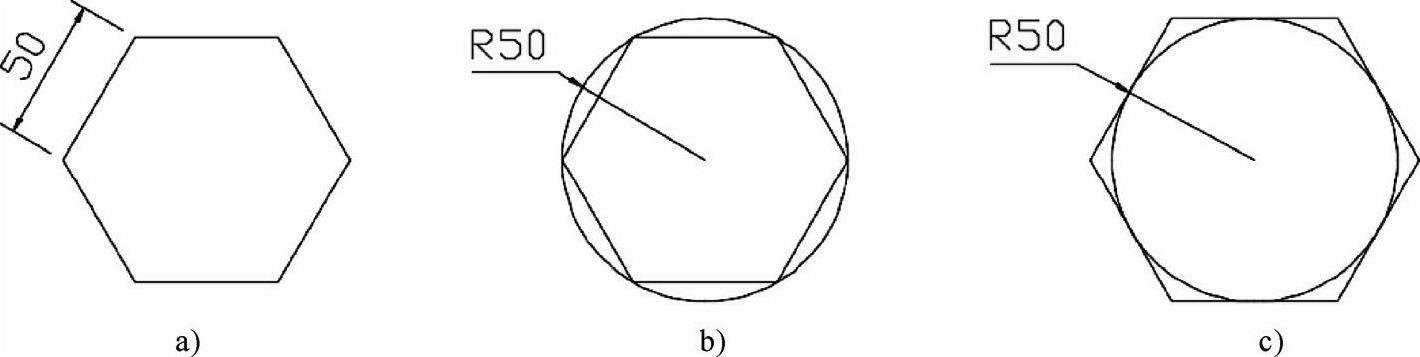

图3-29 绘制完成的图形

a)边长 b)内接于圆 c)外切于圆
