圆弧可以看成是圆的一部分，圆上任意两点间的部分叫作圆弧，简称弧，弧用符号“⌒”表示。圆的任意一条直径的两个端点把圆分成的两个半圆也是弧。圆弧不仅有圆心和半径，而且还有起点和终点。因此通过指定圆弧的起点、中点、方向、包角、终点等控制点来绘制圆弧。

绘制圆弧有以下3种方法。

◆菜单栏：选择“绘图|圆弧”子菜单下的相关命令，如图3-15所示。

◆面板：在“默认”选项卡的“绘图”面板中单击“圆弧”按钮，或单击下拉按钮，执行子菜单命令，如图3-16所示。

◆命令行：在命令行输入或动态输入“Arc”命令（快捷命令“A”）。

图3-15 圆弧的子菜单

图3-16 圆弧按钮下拉菜单

1.“三点”方式

“三点”方式为CAD绘制圆弧的默认方式，即使用圆弧周线上的3个指定点绘制圆弧，如图3-17所示。

图3-17 三点绘制圆弧

2.“起点圆心”方式

“起点圆心”方式绘制圆弧，是指用户先指定圆弧的起点，再指定圆的圆心，最后通过圆弧的端点或角度、弧长等参数精确绘制圆弧。利用此方式绘制圆弧有以下3种方法。

◆“起点、圆心、端点”：指定起点和圆心后，向端点逆时针绘制圆弧，如图3-18所示。

◆“起点、圆心、角度”：指定起点和圆心后，按指定包含角逆时针绘制圆弧，如图3-19所示。

◆“起点、圆心、长度”：指定起点和圆心后，基于起点和端点之间的直线距离绘制劣弧或优弧，如图3-20所示。

图3-18 起点、圆心、端点

图3-19 起点、圆心、角度

图3-20 起点、圆心、弦长

3.“起点端点”方式

“起点端点”方式绘制圆弧，是指用户先指定圆弧的起点，再指定端点，最后确定圆弧的角度、半径或方向精确绘制圆弧。利用此方式绘制圆弧有以下3种方法。

◆“起点、端点、角度”：指定圆弧的起点和端点后，通过输入角度值逆时针绘制圆弧，如果角度为负，将顺时针绘制圆弧，如图3-21所示。(www.daowen.com)

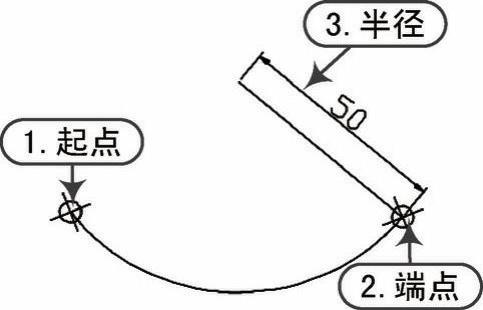

◆“起点、端点、半径”：指定圆弧的起点和端点后，从起点向端点逆时针绘制一条劣弧。如果半径为负，将绘制一条优弧，如图3-22所示。

◆“起点、端点、方向”：指定圆弧的起点和端点后，通过鼠标移动，确定圆弧的方向，绘制的圆弧在起点处与指定方向相切，如图3-23所示。

图3-21 起点、端点、角度

图3-22 起点、端点、方向

图3-23 起点、端点、半径

4.“圆心起点”方式

“圆心起点”方式绘制圆弧，与“起点圆心”绘制圆弧类似，不同的是“圆心起点”方式先指定圆弧的圆心，再指定圆弧的起点。同样，利用此方式绘制圆弧有以下3种方法。

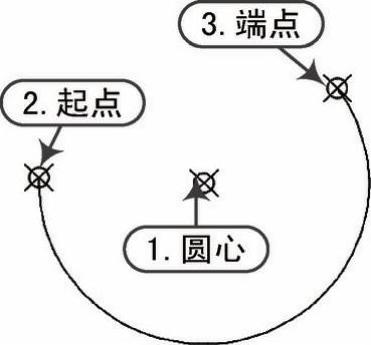

◆“圆心、起点、端点”：指定圆心和起点后，向端点逆时针绘制圆弧，如图3-24所示。

◆“圆心、起点、角度”：指定圆心和起点后，按指定包含角逆时针绘制圆弧，如图3-25所示。

◆“圆心、起点、长度”：指定圆心和起点后，基于起点和端点之间的直线距离绘制劣弧或优弧，如图3-26所示。

图3-24 圆心、起点、端点

图3-25 圆心、起点、角度

图3-26 圆心、起点、弦长

5.“连续”方式

执行“绘图|圆弧|连续”命令，将进入连续绘制圆弧状态，此方式所绘制的圆弧，将自动以前一圆弧或直线的终点作为圆弧的起点，并与上一圆弧或直线相切，如图3-27所示。

图3-27 “连续”方式绘制圆弧

软件技能：

默认情况下，以逆时针方向绘制圆弧。按住<Ctrl>键的同时拖动鼠标，可以顺时针方向绘制圆弧，如角度值输入为负值，也可以顺时针方向绘制圆弧。
