构造线类似于手工绘图的辅助线，构造线的两端是无限长的直线，没有起点和终点，可放置在三维空间的任意位置，它与直线、椭圆、正方形等图形元素不同的是，它仅仅作为绘图过程中的辅助参考线。

构造线像其他图形对象一样可以用编辑命令进行编辑，但编辑后，线的类型就改变了。例如，把构造线的一端修剪掉后，构造线就变成了射线。如果把构造线的两端都修剪掉，就变成了一段直线段。 软件技能：

在绘制图图形时，建议在复杂的图形中，可把构造线放在一个特殊的图层上，再给一种特殊的颜色，同时图层名要容易与其他图层区分开来。

绘制构造线有以下3种方法。

◆菜单栏：选择“绘图|构造线”命令。

◆面板：在“绘图”面板中单击“构造线”按钮。

◆命令行：在命令行输入或动态输入“Xline”命令（快捷命令“XL”）

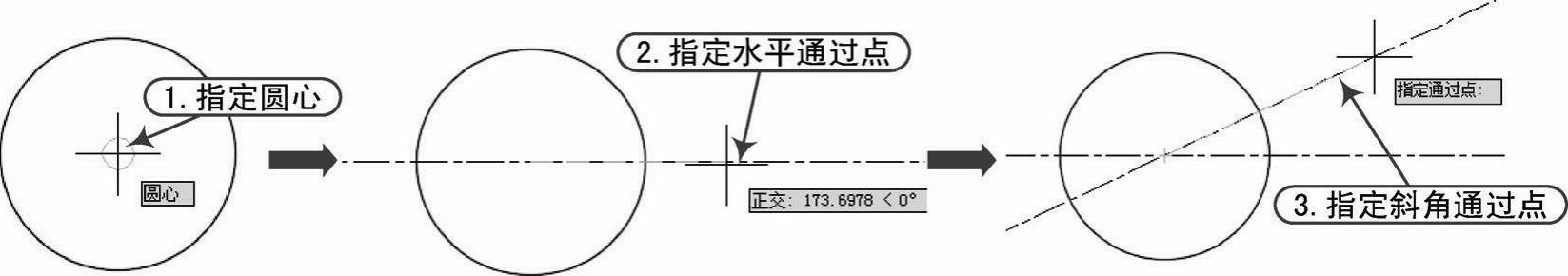

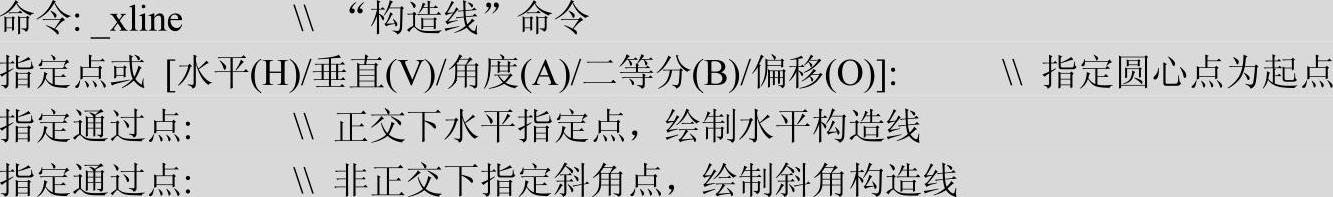

启动命令后，根据命令行提示进行操作，即可绘制水平和指定角度的构造线，如图3-3所示。

图3-3 自由绘制构造线

在绘制构造线过程中，命令栏会提示一系列的选项，其各选项含义如下。

◆水平（H）：创建一条经过指定点并且与当前坐标X轴平行的构造线。

◆垂直（V）：创建一条经过指定点并且与当前坐标Y轴平行的构造线。(www.daowen.com)

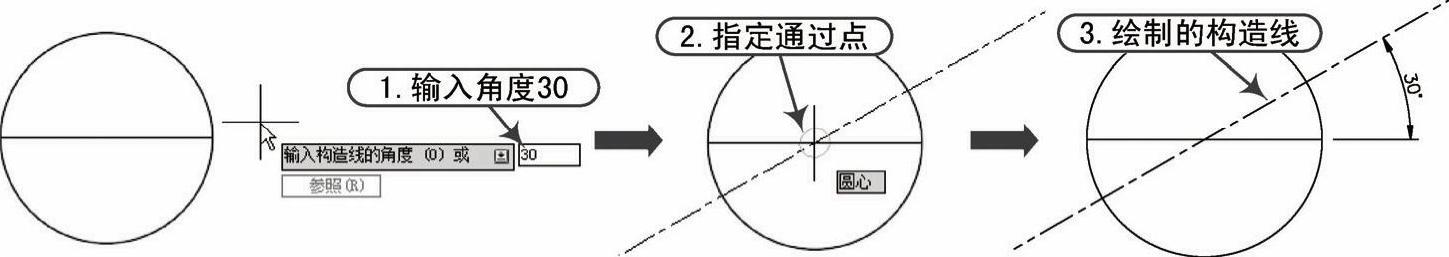

◆角度（A）：创建与X轴成指定角度的构造线；根据提示先指定构造线的角度，再设置通过点，即可绘制一条指定角度构造线，如图3-4所示。 输入构造线的角度（0）或[参照（R）]：30\\指定输入的角度 指定通过点：\\指定通过的点

图3-4 绘制指定角度的构造线

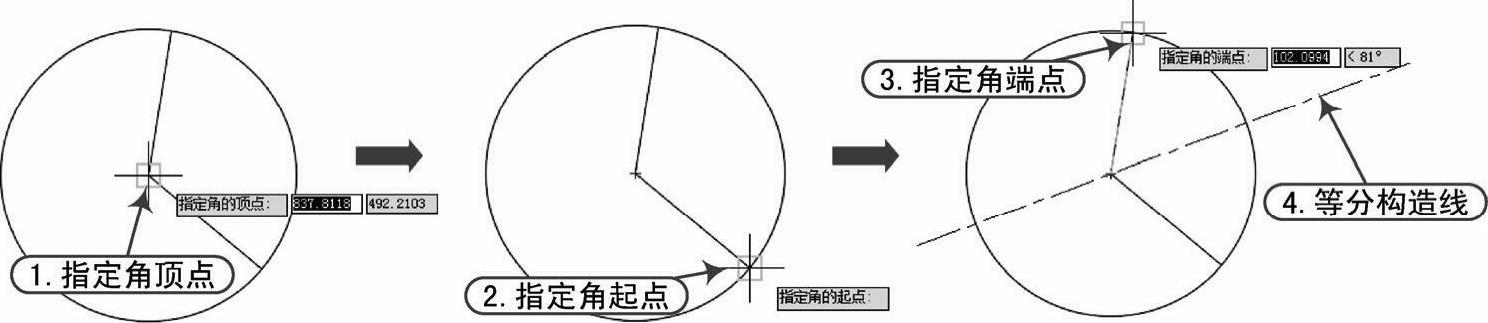

◆二等分（B）：创建二等分指定的构造线，即角平分线，要指定等分角的顶点、起点和端点，如图3-5所示。

图3-5 构造线二等分绘制

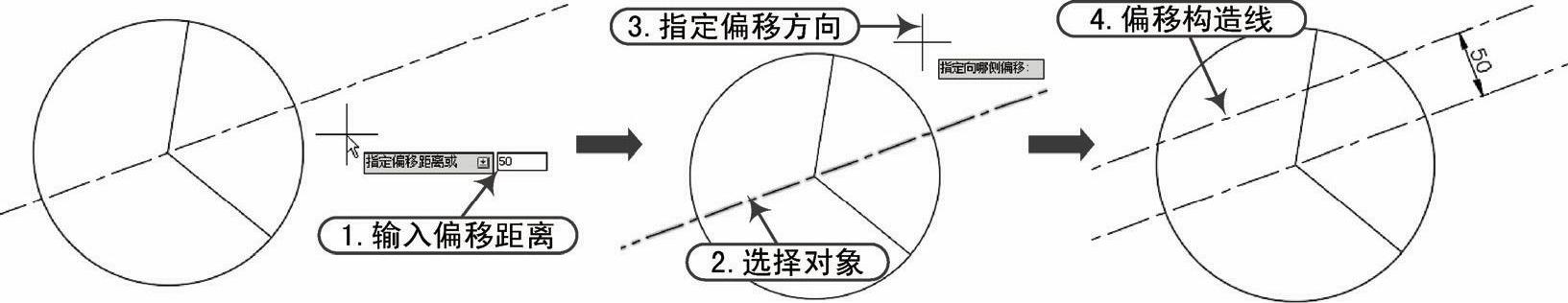

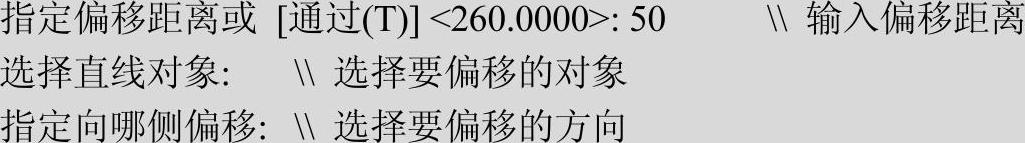

◆偏移（O）：创建平行指定基线的构造线，需要先指定偏移距离，选择偏移基线，指明构造线位于基线的哪一侧，如图3-6所示。

图3-6 偏移构造线

软件技能：

在绘制构造线时，若没有指定构造线的类型，用户可在视图中指定任意两点来绘制一条构造线。
