观察图形最常用的方法是“缩放”和“平移”视图。执行“视图”菜单下的“缩放”和“平移”命令，将弹出相应的命令，如图2-90所示。

图2-90 “缩放”与“平移”命令

1.平移视图

用户可以通平移视图来重新确定图形在绘图区域中的位置。要对图形进行平移操作，用户可使用以下任意一种方法。

◆菜单栏：执行“视图|平移|实时”命令。

◆导航栏：单击“导航栏”中的“实时平移”按钮。

◆面板：在“视图”选项卡的“导航”面板中单击按钮。

◆命令行：输入或动态输入“PAN”（其快捷键为“P”），然后按<Enter>键。

◆鼠标键：按住鼠标中键不放。

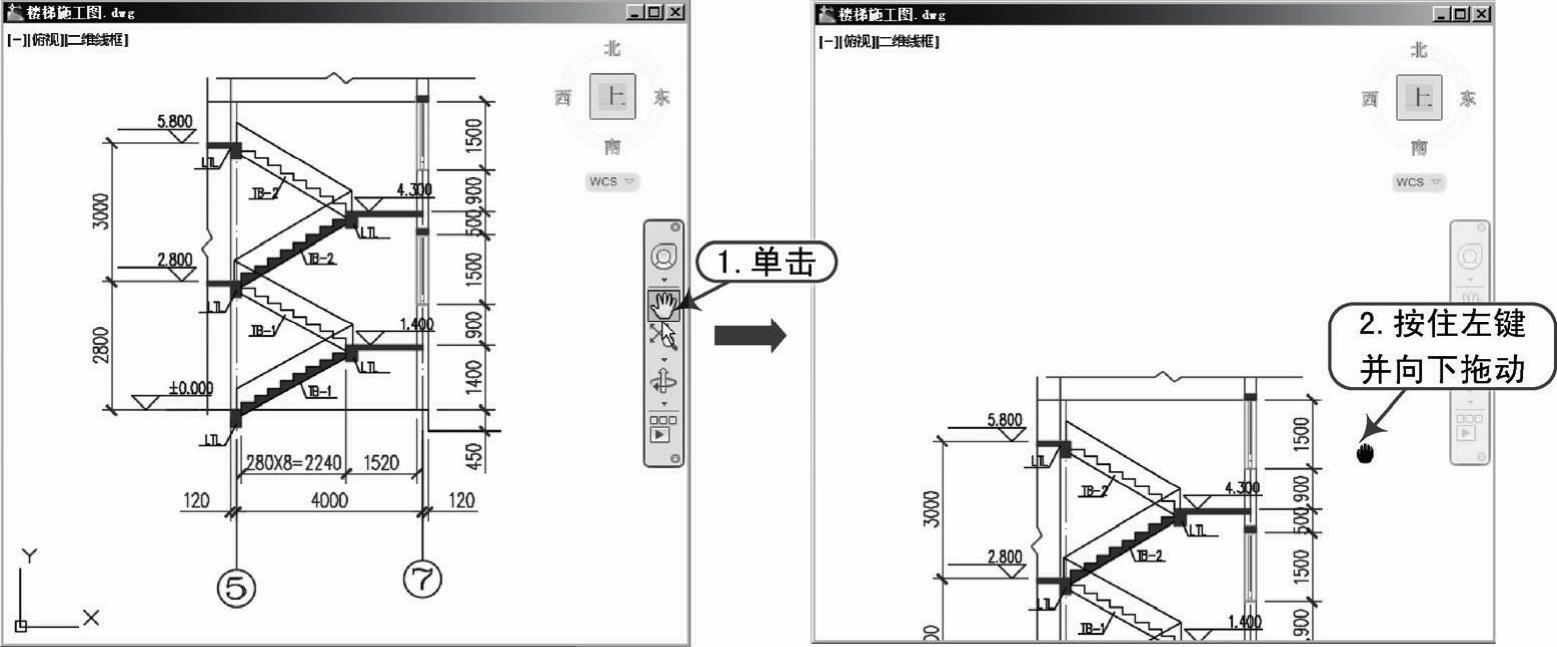

例如，打开“案例\04\楼梯施工图.dwg”文件，在执行平移命令后，鼠标形状将变为，按住鼠标左键将变成状，移动鼠标就可以对图形进行平移操作，如图2-91所示。平移只是改变图形在屏幕区的显示位置，不改变图形对象的大小。

图2-91 平移的视图

2.缩放视图

通常，在绘制图形的局部细节时，需要使用缩放工具放大该绘图区域，当绘制完成后，再使用缩放工具缩小图形，从而观察图形的整体效果。

要对图形进行缩放操作，用户可通过以下任意一种方法。

◆菜单栏：选择“视图|缩放”菜单命令，在其下级菜单中选择相应命令。

◆面板：在“视图”选项卡的“导航”面板中单击相应的缩放按钮。

◆命令行：输入或动态输入“ZOOM”（其快捷键为“Z”），并按<Enter>键。(www.daowen.com)

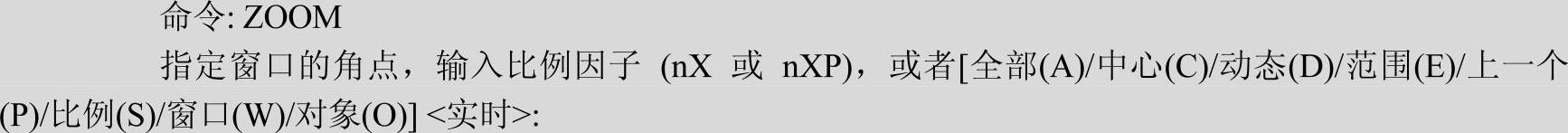

若用户选择“视图|缩放|窗口”命令，其命令行会给出如下的提示信息：

在该命令提示信息中给出多个选项，每个选项含义如下：

◆全部（A）：用于在当前视口显示整个图形，其大小取决于图限设置或者有效绘图区域，这是因为用户可能没有设置图限或有些图形超出了绘图区域。

◆中心（C）：该选项要求确定一个中心点，然后绘出缩放系数（后跟字母X）或一个高度值。之后，AutoCAD就缩放中心点区域的图形，并按缩放系数或高度值显示图形，所选的中心点将成为视口的中心点。如果保持中心点不变，而只想改变缩放系数或高度值，则在新的“指定中心点：”提示符下按<Enter>键即可。

◆动态（D）：该选项集成了“平移”命令或“缩放”命令中的“全部”和“窗口”选项的功能。能使用时，系统将显示一个平移观察框，拖动它至适当位置并单击，将显示缩放观察框，并能够调整观察框的尺寸。随后，如果单击鼠标，系统将再次显示平移观察框。如果按<Enter>键或单击鼠标，系统将利用该观察框中的内容填充视口。

◆范围（E）：用于将图形的视口最大限度地显示出来。

◆上一个（P）：用于恢复当前视口中上一次显示的图形，最多可以恢复10次。

◆窗口（W）：用于缩放一个由两个角点所确定的矩形区域。

◆比例（S）：该选项将当前窗口中心作为中心点，并且依据输入的相关数值进行缩放。

◆对象（O）：将选择的对象填满整个视屏显示出来。

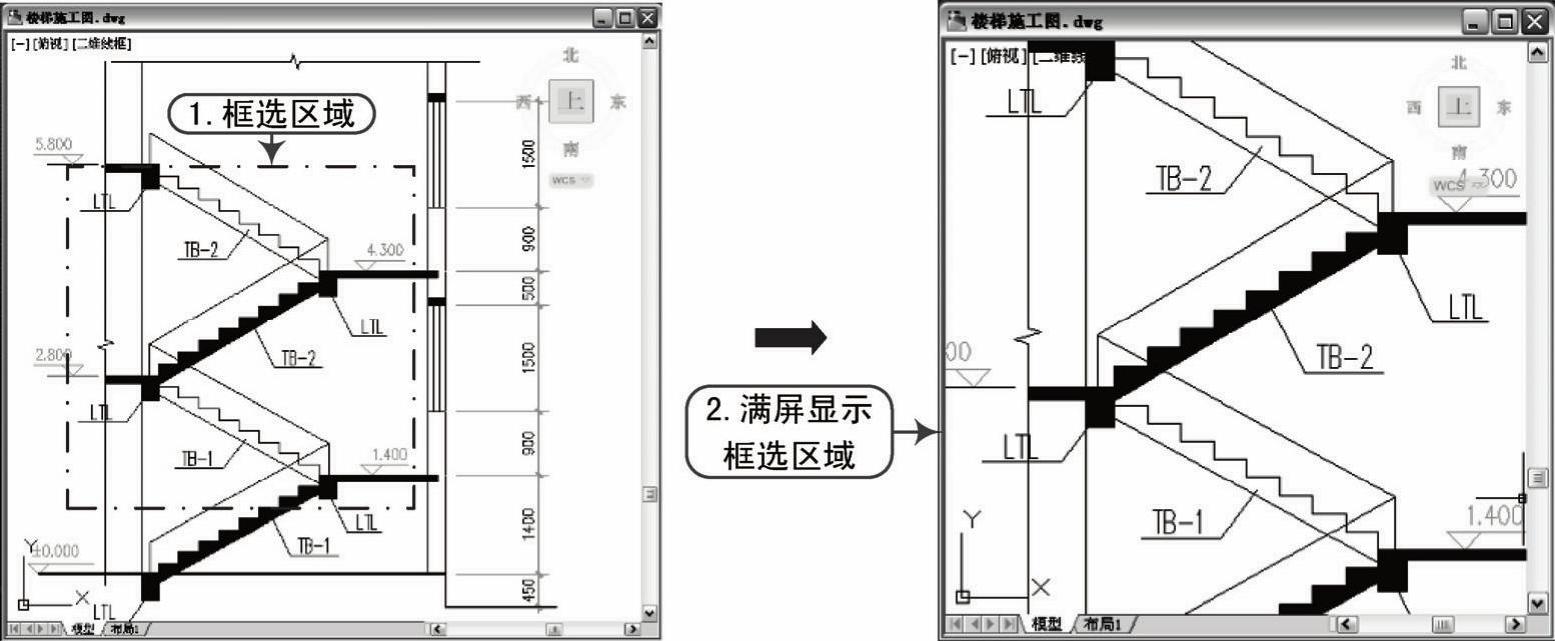

例如，打开“案例\04\楼梯施工图.dwg”文件，然后执行“视图|缩放|窗口”命令，然后利用鼠标的十字光标将需要的区域框选住，即可对所框选的区域以最大窗口显示，如图2-92所示。

图2-92 窗口缩放操作

执行“视图|缩放|实时”菜单命令，或者单击“标准”工具栏上的“实时缩放”按钮，则鼠标在视图中呈形状，按住鼠标左键向上或向下拖动，可以进行放大或缩小操作。

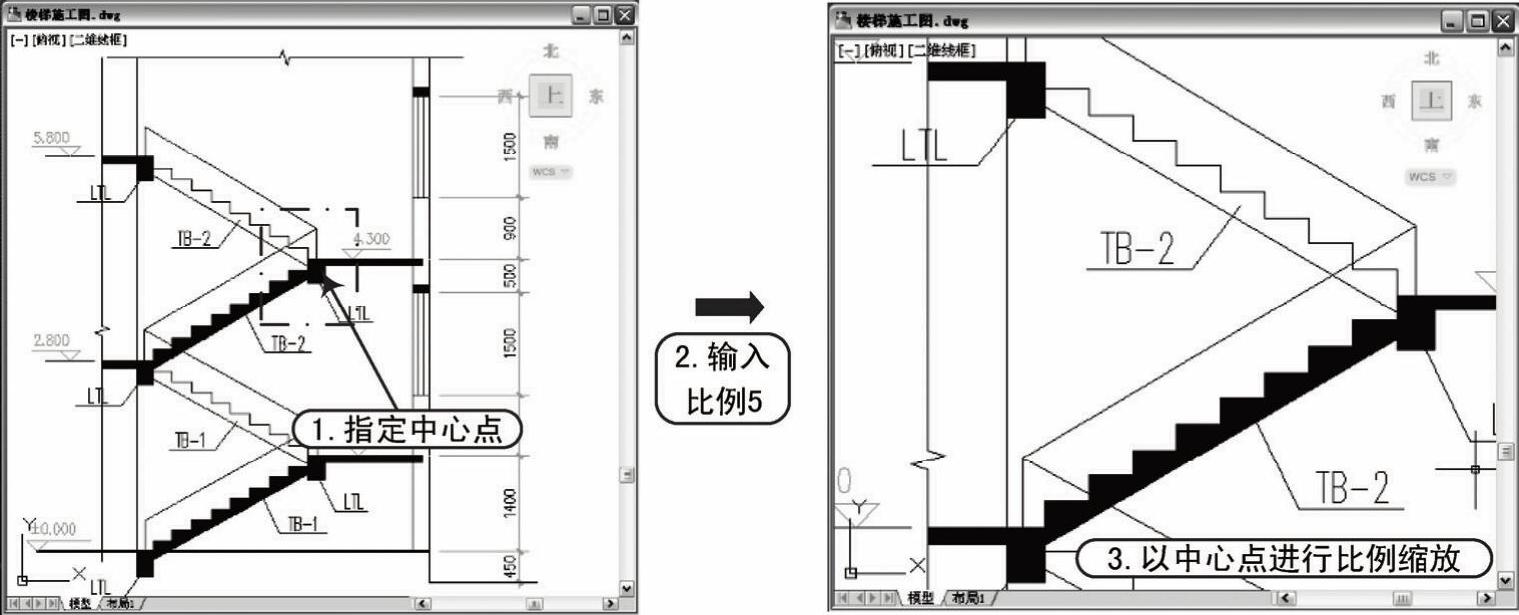

例如，打开“案例\04\楼梯施工图.dwg”文件，在命令行输入“Z”命令，在提示信息下选择“中心（C）”选项，然后在视图中确定一个位置点并输入5，则视图将以指定点为中心进行缩放，如图2-93所示。

图2-93 从选择点进行比例缩放
