自动追踪实质上也是一种精确定位的方法,当要求输入的点在一定的角度线上,或者输入的点与其他的对象有一定关系时,可以非常方便地利用自动追踪功能来确定位置。

自动追踪包括两种追踪方式:极轴追踪和对象捕捉追踪。极轴追踪是按事先给定的角度增加追踪点;而对象追踪是按追踪与已绘图形对象的某种特定关系来追踪,这种特定的关系确定了一个用户事先并不知道的角度。

如果用户事先知道要追踪的角度(方向),即可以用极轴追踪;如果事先不知道具体的追踪角度(方向),但知道与其他对象的某种关系,则用对象捕捉追踪,如图2-74所示。

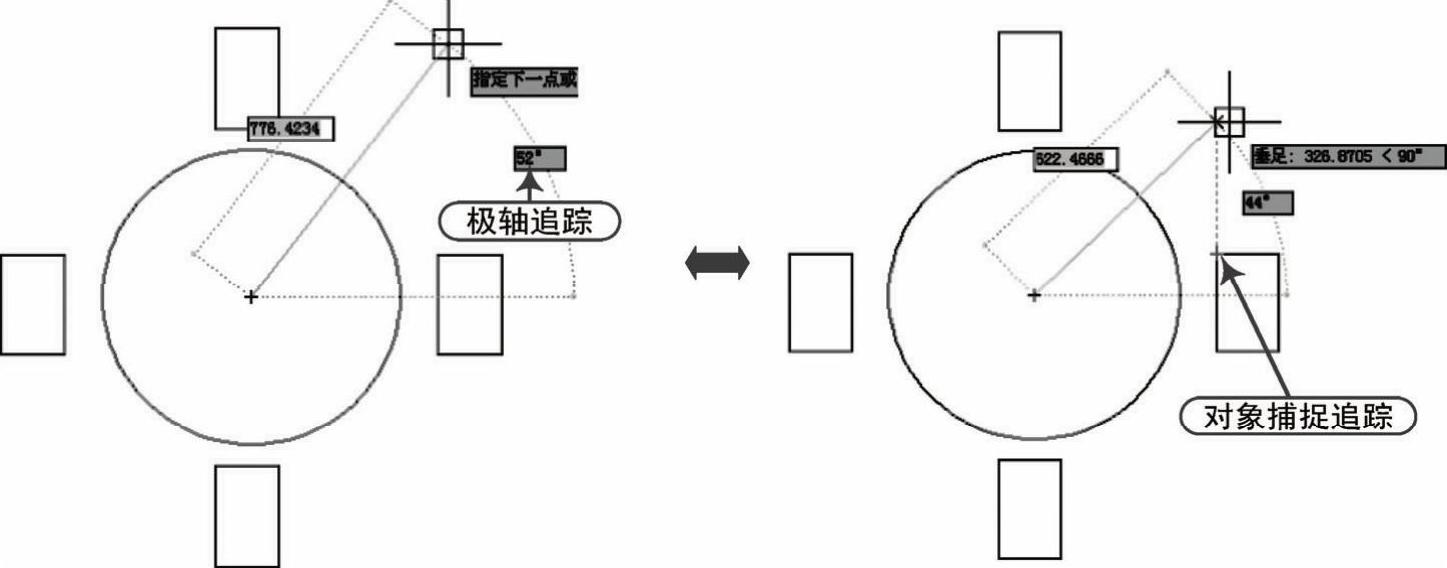

图2-74 对象追踪与极轴追踪

要设置极轴追踪的角度,在“草图设置”对话框中选择“极轴追踪”选项卡,然后启用极轴追踪并设置极轴的角度即可,如图2-75所示。

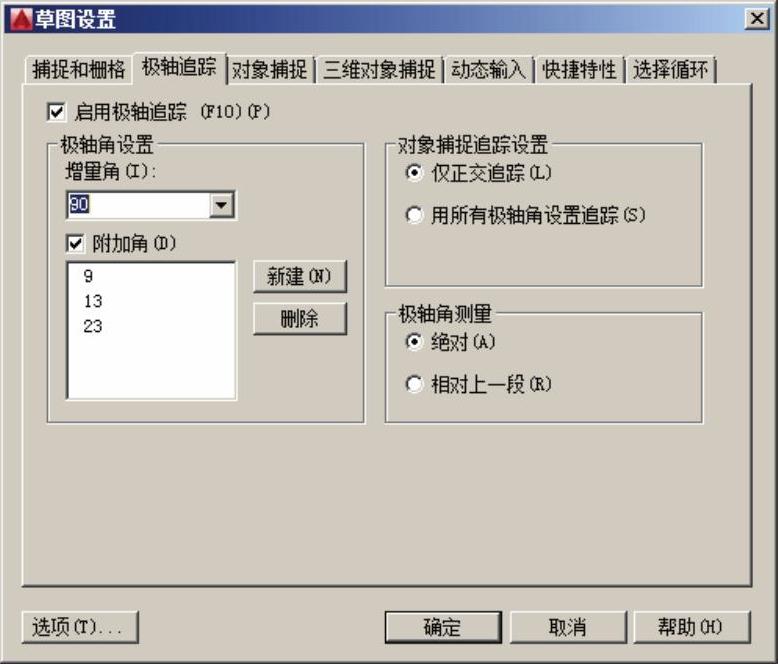

图2-75 “极轴追踪”选项卡

在“极轴追踪”选项卡中,各主要选项功能含义如下。

◆“极轴角度设置”选项区:用于设置极轴追踪的角度。默认的极轴追踪追踪角度是90°,用户可以在“增量角”下拉框中选择角度增加量。若该下拉框中的角度不能满足用户的要求,可将下侧的“附加角”复选框勾选。用户也可以单击“新建”按钮并输入一个新的角度值,将其添加到附加角的列表框中。

◆“对象捕捉追踪设置”选项区:若选择“仅正交追踪”单选按钮,可在启用对象捕捉追踪的同时,显示获取的对象捕捉的正交对象捕捉追踪路径;若选择“用所有极轴角设置追踪”按钮,可以将极轴追踪设置应用到对象捕捉追踪,此时可以将极轴追踪设置应用到对象捕捉追踪上。

◆“极轴角测量”选项区:用于设置极轴追踪对其角度的测量基准。若选择“绝对”单选按钮,表示以用户坐标X轴正方向为0°计算极轴追踪角;若选择“相对上一段”单选按钮,可以基于最后绘制的线段确定极轴追踪角度。
