建筑施工图设计2.3.9命令重复、撤销与重做

为了使绘图更加方便快捷,AutoCAD提供了“重复”“撤销”和“重做”命令,这样用户在绘图过程中如出现失误就可以使用重做和撤销来返回到某一操作步骤中,继续进行重新绘制图形。在AutoCAD环境中绘制图形时,对所执行的操作可以进行终止、撤销以及重做操作。

1.重复

重复命令是指执行完一个命令之后,在没有进行任何其他命令操作的前提下再次执行该命令。此时,用户不需要重新输入该命令,直接按空格键或<Enter>键即可重复命令。

2.撤销

在绘图过程中,如果执行了错误的操作,就要返回到上一步的操作。在AutoCAD中可以通过以下4种方式执行“撤销”命令:


◆执行“编辑|放弃”菜单命令。

◆在命令行中输入快捷键“U”。

◆按键盘上的<Ctrl+Z>组合键。

执行一次“撤销”命令只能撤销一个操作步骤,若想一次撤销多个步骤,用户可以通过单击“快速工具栏”中“撤销”按钮右侧的下拉按钮978-7-111-51699-6-Chapter02-93.jpg,选择需要撤销的命令,执行多步撤销操作,如图2-54所示。

软件技能:

用户还可以直接在命令行中输入“Undo”命令,然后根据提示进行相应设置,输入要撤销的操作数目,进行多步骤撤销操作。用户如只是撤销当前正在执行的操作,可直接按键盘上的<Esc>键终止该命令。

3.重做 (www.daowen.com)

如果错误地撤销了正确的操作,可以通过重做命令进行还原。在AutoCAD中,用户可以通过以下4种方式来执行“重做”命令。


◆在菜单栏中,选择“编辑|重做”菜单命令。

◆在命令行中输入命令“Redo”。

◆按键盘上的<Ctrl+Y>组合键。

如果想要一次性重做多个步骤,用户可单击“快速工具栏”中“重做”命令按钮右侧的下拉按钮978-7-111-51699-6-Chapter02-95.jpg,选择步骤进行多步骤重做,如图2-55所示。

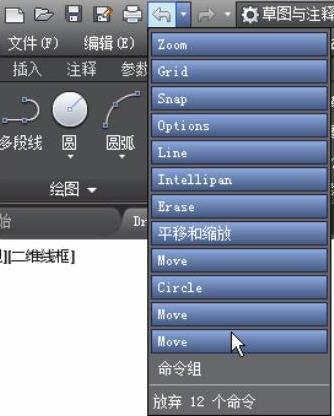

图2-54 多步撤销

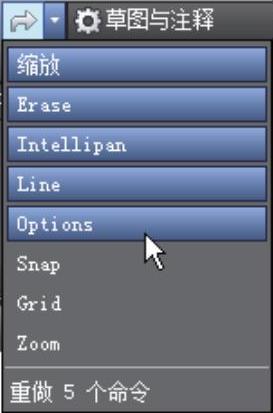

图2-55 撤销后多步重做

软件技能:

“重做(Redo)”命令要在“撤销(Undo)”命令之后才能执行。
