当用户的计算机上已经成功安装好AutoCAD 2016软件后，用户即可启动并运行该软件。与大多数应用软件一样，要启动AutoCAD 2016软件，用户可通过以下任意一种方法：

◆双击桌面上的“AutoCAD 2016”快捷图标。

◆单击桌面上的“开始|程序|Autodesk|AutoCAD2016-Simplified Chinese”命令。

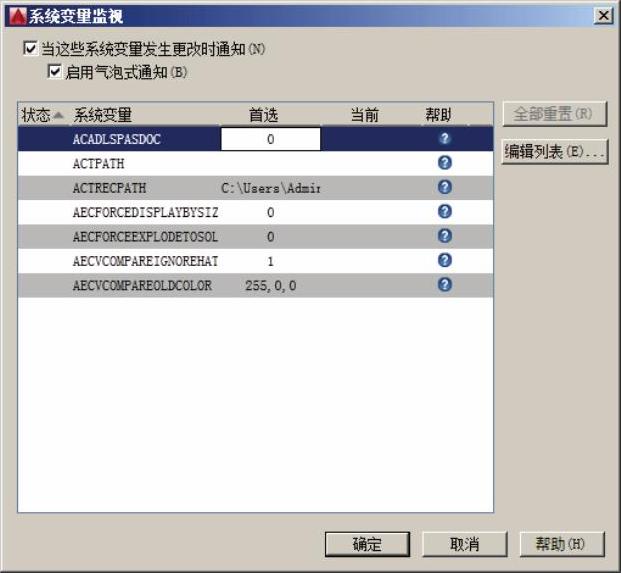

图2-12 系统变量监视器

◆右击桌面上的“AutoCAD 2016”快捷图标，从弹出的快捷菜单中选择“打开”命令。

启动软件后，将进入AutoCAD 2016的“开始”选项卡，包括“了解”和“创建”两部分。

软件技能：

用户可以关闭软件启动时的“开始”选项卡，以提高启动速度。在AutoCAD 2016的命令行中输入“NewtabMode”，并设置值为0即可关闭。关闭后，软件启动为空页面。这当然不影响图形文件选项卡的使用，只是去掉启动页面。

=0禁用“开始”选项卡

=1启用“开始”选项卡（默认值=1）

=2启用“开始”选项卡，添加为快速样板

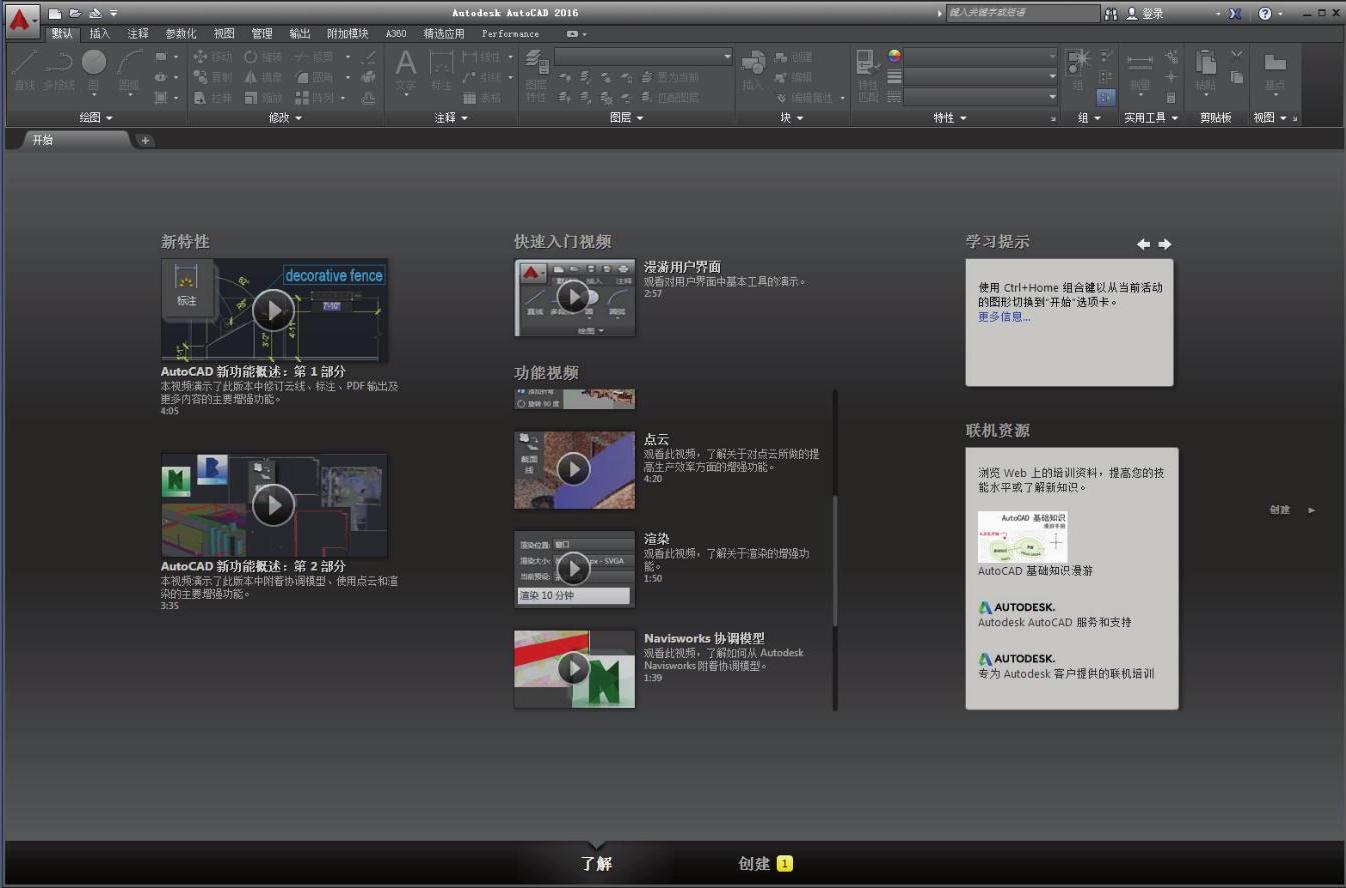

在“开始”选项卡的“了解”页面中，可以看到新特性、快速入门、功能等视频，还可以学习联机资源，帮助用户快速学习AutoCAD 2016新增功能及其他知识，如图2-13所示。

图2-13 AutoCAD 2016初始界面1

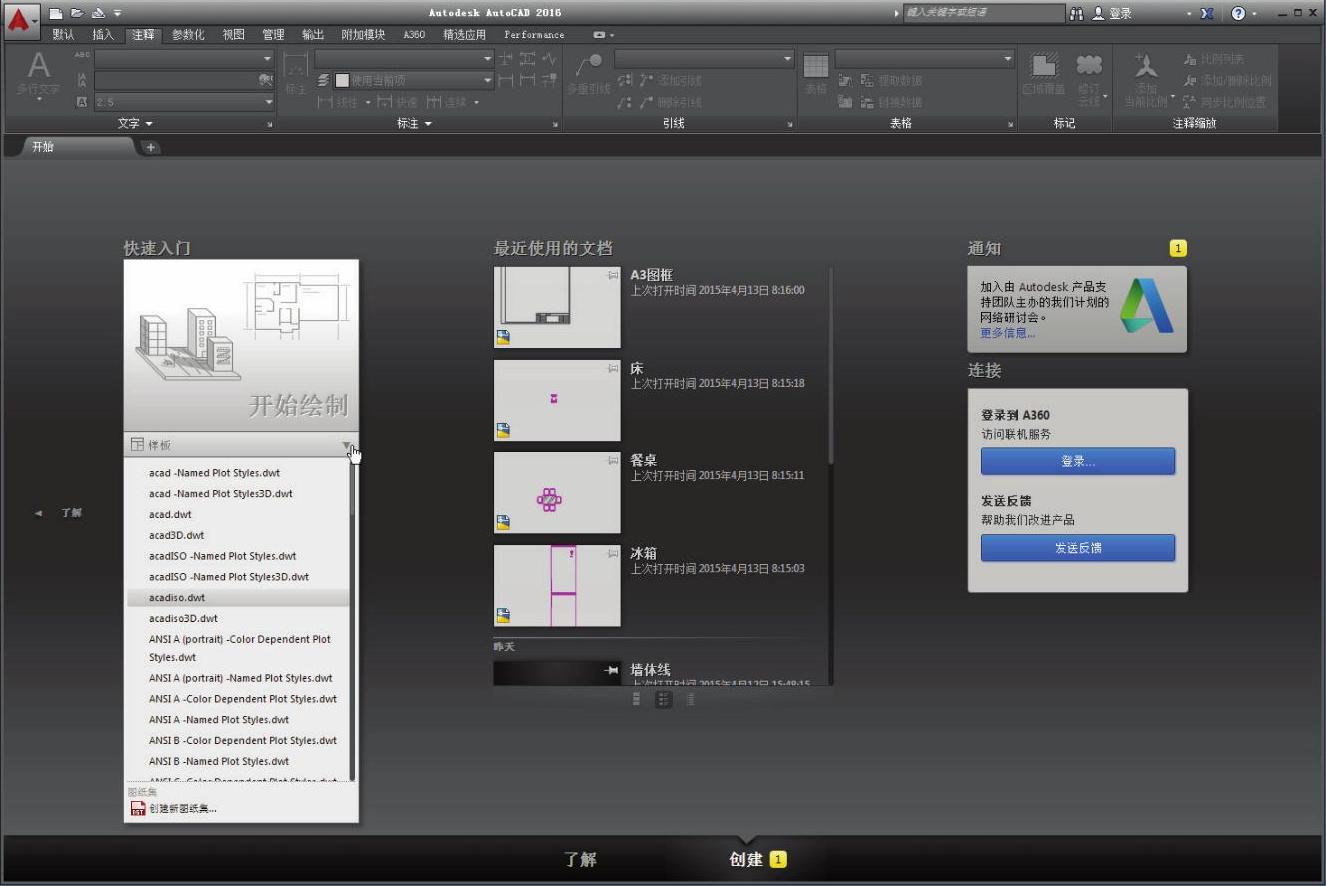

在其“创建”页面中，用户可以新建图形、打开最近使用的文档，还可得到产品更新通知，以及进行连接社区等操作，如图2-14所示。

图2-14 AutoCAD 2016初始界面2

使用“开始绘制”按钮，开始绘制新的图形，或通过提供的各种样板开始绘制图形；还可以通过最近使用过的文档，打开图形。

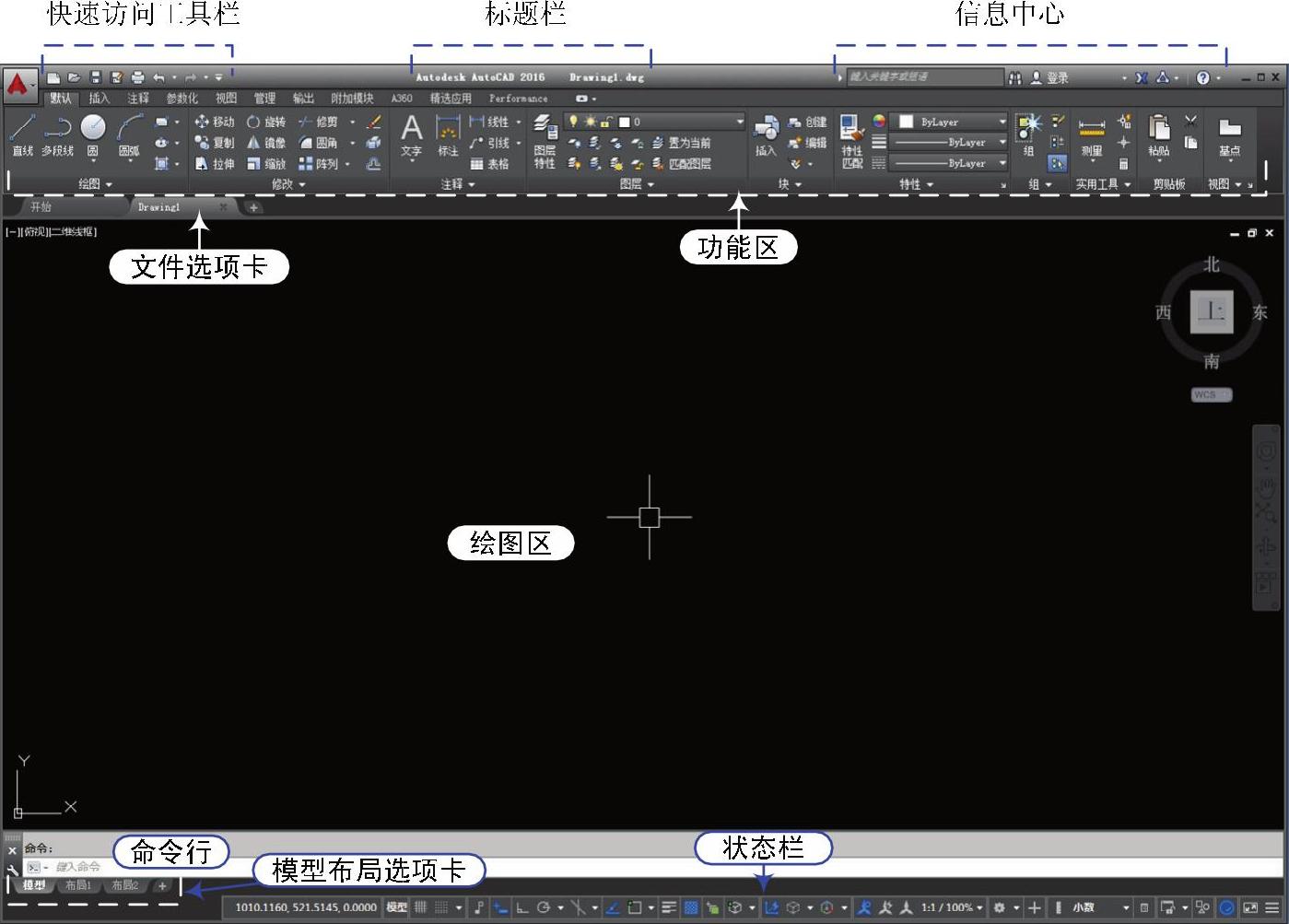

经以上任意一种操作，均可进入AutoCAD2016的绘图界面，如图2-15所示。

图2-15 AutoCAD 2016的默认界面

1.标题栏

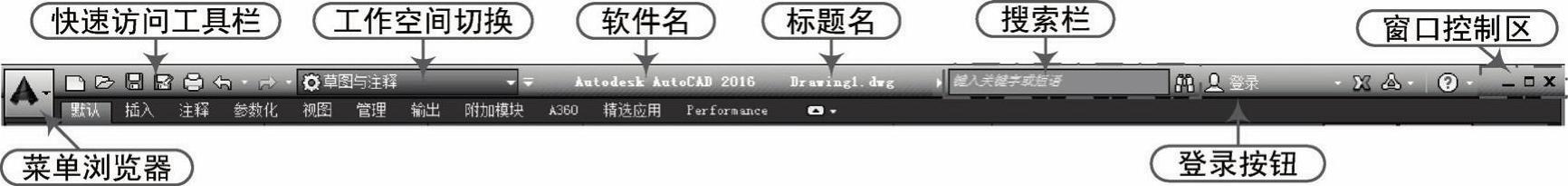

标题栏在窗口的最上侧位置，其从左至右依次为：菜单浏览器、快速访问工具栏、工作空间切换栏、AutoCAD标题栏、信息中心以及控制区域，如图2-16所示。

图2-16 标题栏

◆菜单浏览器：窗口左上角的标志按钮为菜单浏览器，单击该按钮将会出现一个下拉列表，其中包含了文件操作命令，如“新建”“打开”“保存”“打印”“输出”“发布”“另存为”“图形实用工具”等常用命令，还包含了“搜索命令栏”和“最近使用过的文档区域”，如图2-17所示。

◆快速访问工具栏：主要作用是为了方便用户更快找到并使用这些工具，在AutoCAD2016中，通过直接单击“快速访问工具栏”中的相应命令按钮就可以执行相应的命令操作。

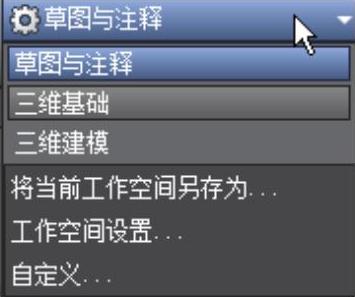

◆工作空间切换：用户可通过单击右侧的下拉按钮，在弹出的组合列表框中选择不同的工作空间来进行切换，如图2-18所示。

◆文件名：当窗口最大化显示时，将显示AutoCAD 2015标题名称和图形文件的名称。

◆搜索栏：用户可以根据需要在搜索框内输入相关命令的关键词，并单击按钮，对相关命令进行搜索。

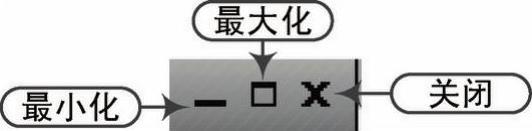

◆窗口控制区域：用户可以通过窗口控制区域的3个按钮对当前窗口进行最小化、最大化和关闭的操作，如图2-19所示。

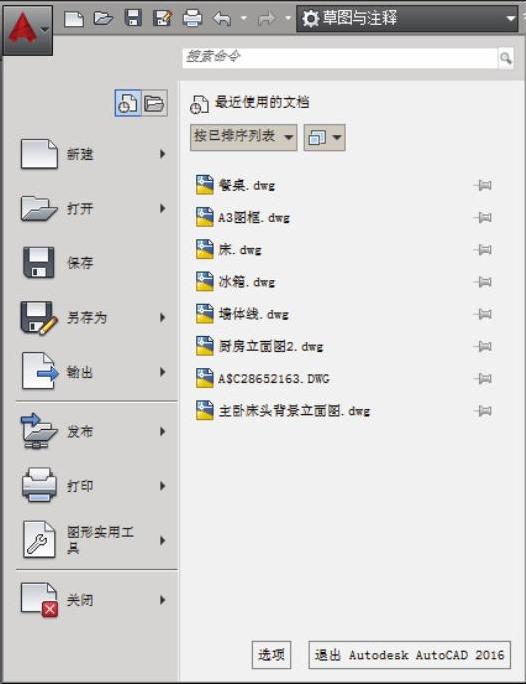

图2-17 菜单浏览器

图2-18 切换工作空间

图2-19 窗口控制区

软件技能：

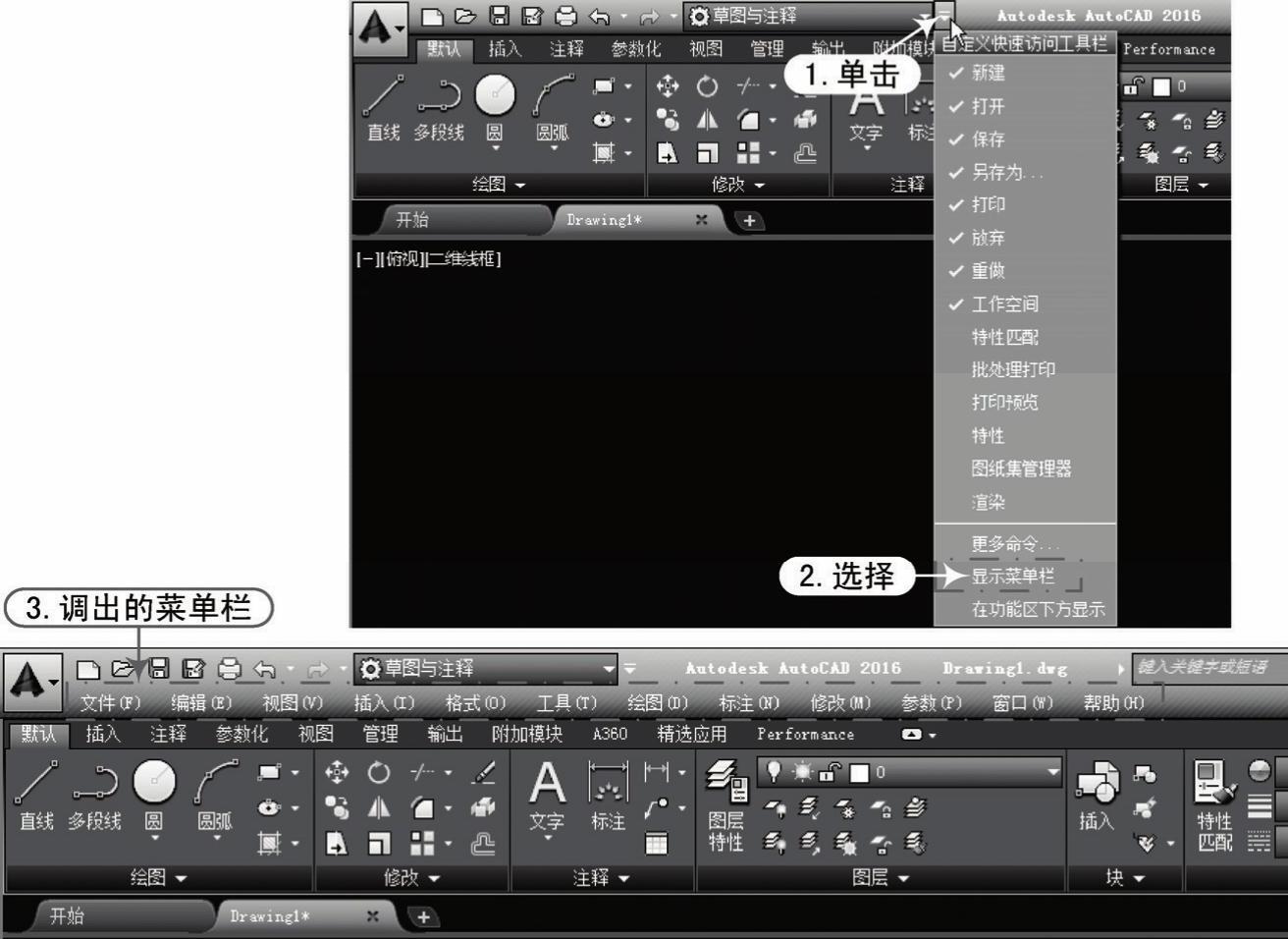

在“快速访问工具栏”中，单击按钮，在其下拉菜单中可控制对应工具的显示与隐藏。如选择“特性匹配”选项，则在“快速访问工具栏”中就会出现“特性匹配”的快捷按钮。若单击“显示菜单栏”就会显示“菜单栏”，如图2-20所示。

图2-20 菜单栏的调出

2.功能区

功能区由选项卡和面板组成，AutoCAD所有的命令和工具都组织到选项卡和面板中。

AutoCAD 2016将各个工具按其类型划分在不同的选项卡中，而每个选项卡下包含了多个工具面板，用户直接单击工具面板上的相关工具按钮即可执行相应命令，如图2-21所示。

图2-21 选项卡与面板

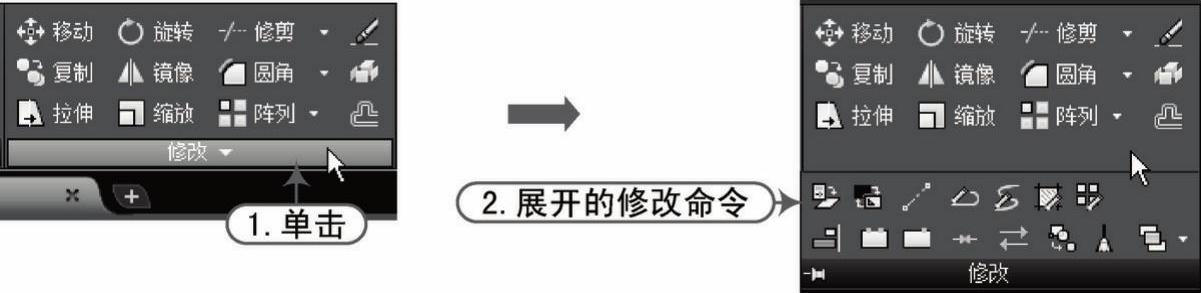

在所有的面板上都有一个倒三角按钮，单击此按钮会展开该面板相关的操作命令。如单击“修改”面板上的倒三角按钮，会展开其相关的命令，如图2-22所示。

图2-22 面板隐含命令

软件技能：

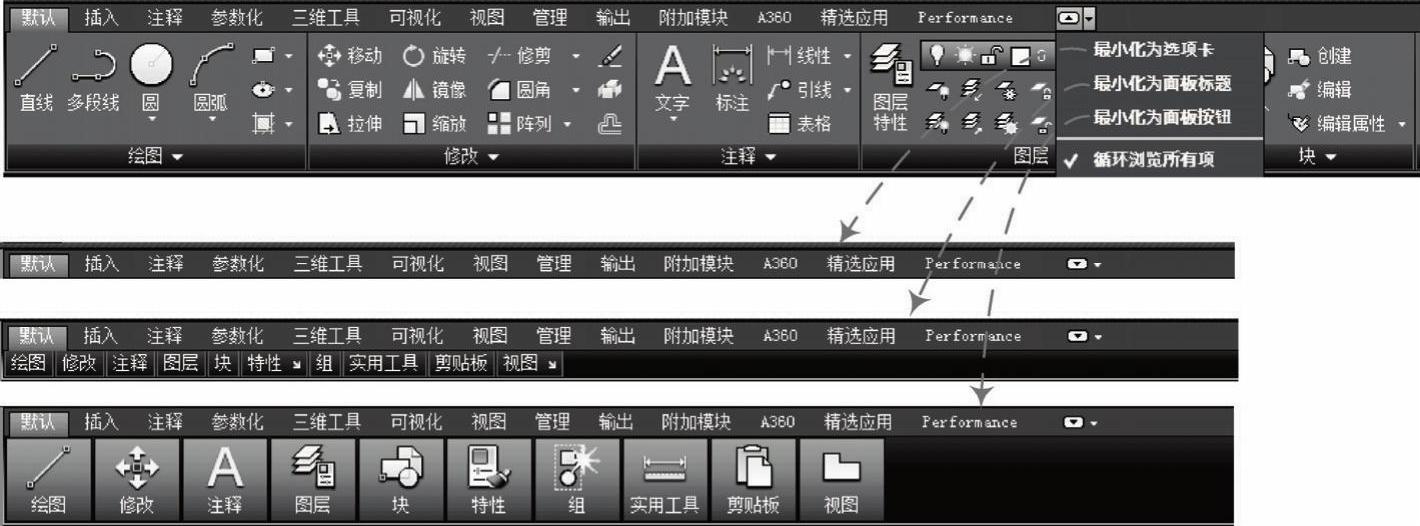

在选项卡右侧显示了一个倒三角，用户单击此按钮，将弹出一快捷菜单，可以对功能区进行不同方案的最小化显示，以扩大绘图区范围，如图2-23所示。

图2-23 功能区的最小化方案

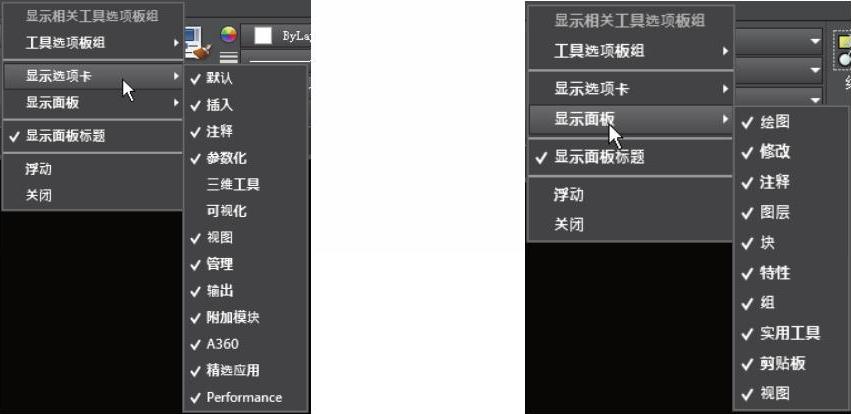

使用鼠标在面板上右击，从弹出的快捷菜单中选择“显示选项卡”和“显示面板”项，然后在下级菜单中勾选所需要的子菜单，即可显示或隐藏相应的选项卡或面板，如图2-24所示。

图2-24 功能区选项卡与面板的调用

3.图形文件选项卡 (www.daowen.com)

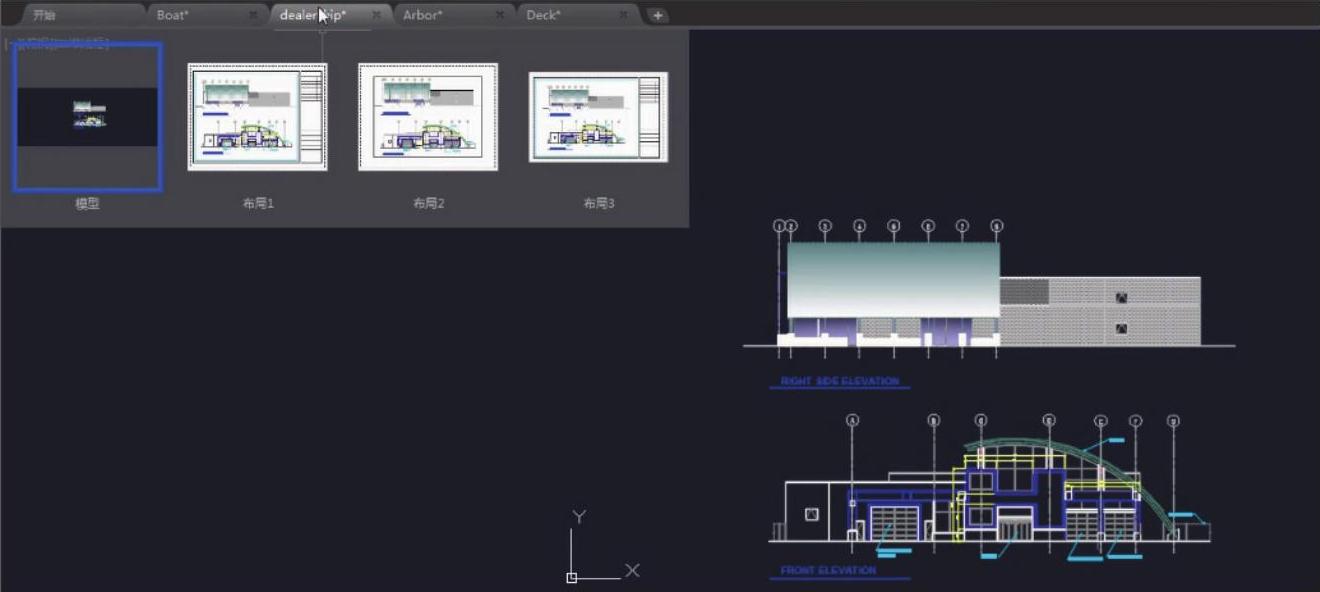

当鼠标悬停在某个图形文件选项卡上时，将会显示出该图形的模型与图纸空间的预览图像。如图2-25所示。

图2-25 在图形文件卡上预览图像

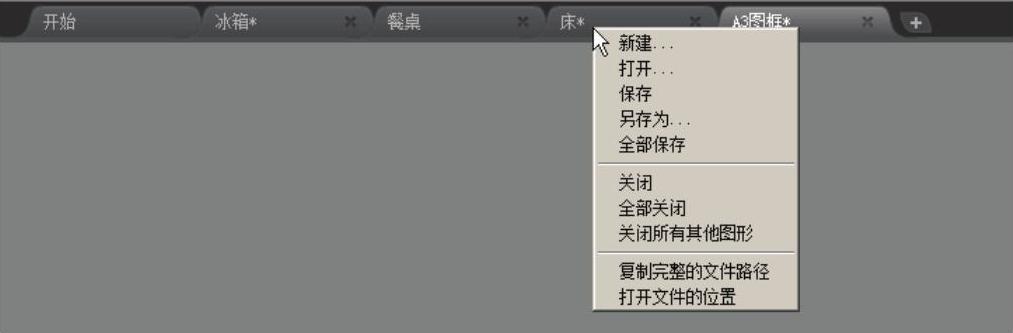

在任意一个文件选项卡上单击鼠标右键，可通过其快捷菜单进行图形文件管理，如新建、打开、保存、关闭等操作，并新增了“复制完整的文件路径”与“打开文件的位置”选项，如图2-26所示。

图2-26 图形文件管理

单击文件选项卡上的按钮，可直接新建一个空白图形。

4.绘图区

绘图区域是创建和修改对象以展示设计的地方，所有的绘图结果都反映在这个窗口中。

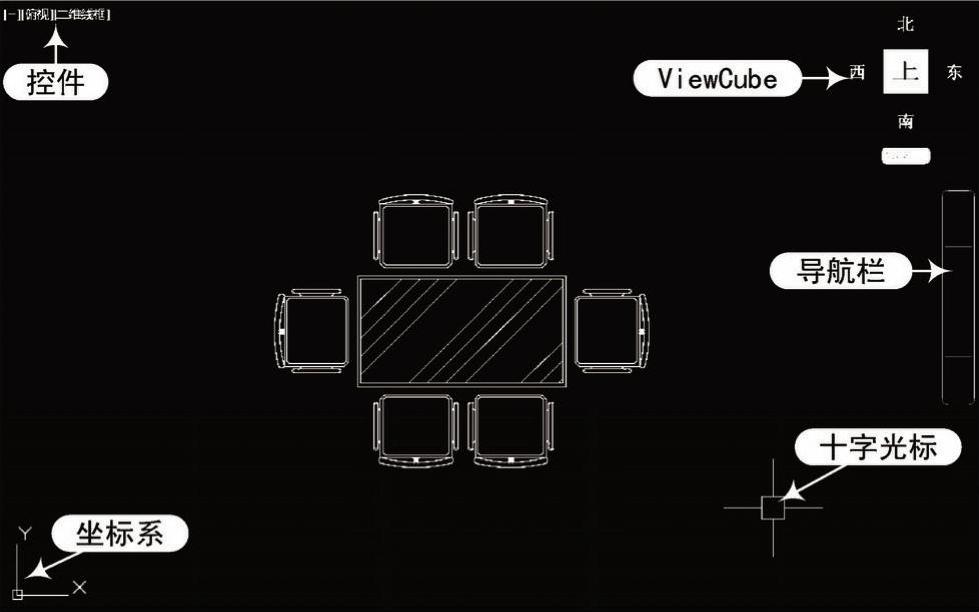

在绘图窗口中不仅显示当前的绘图结果，而且还显示了坐标系图标、ViewCube、导航栏，以及视口、视图、视觉样式控件，如图2-27所示。

图2-27 绘图区

绘图区域主要包含内容如下。

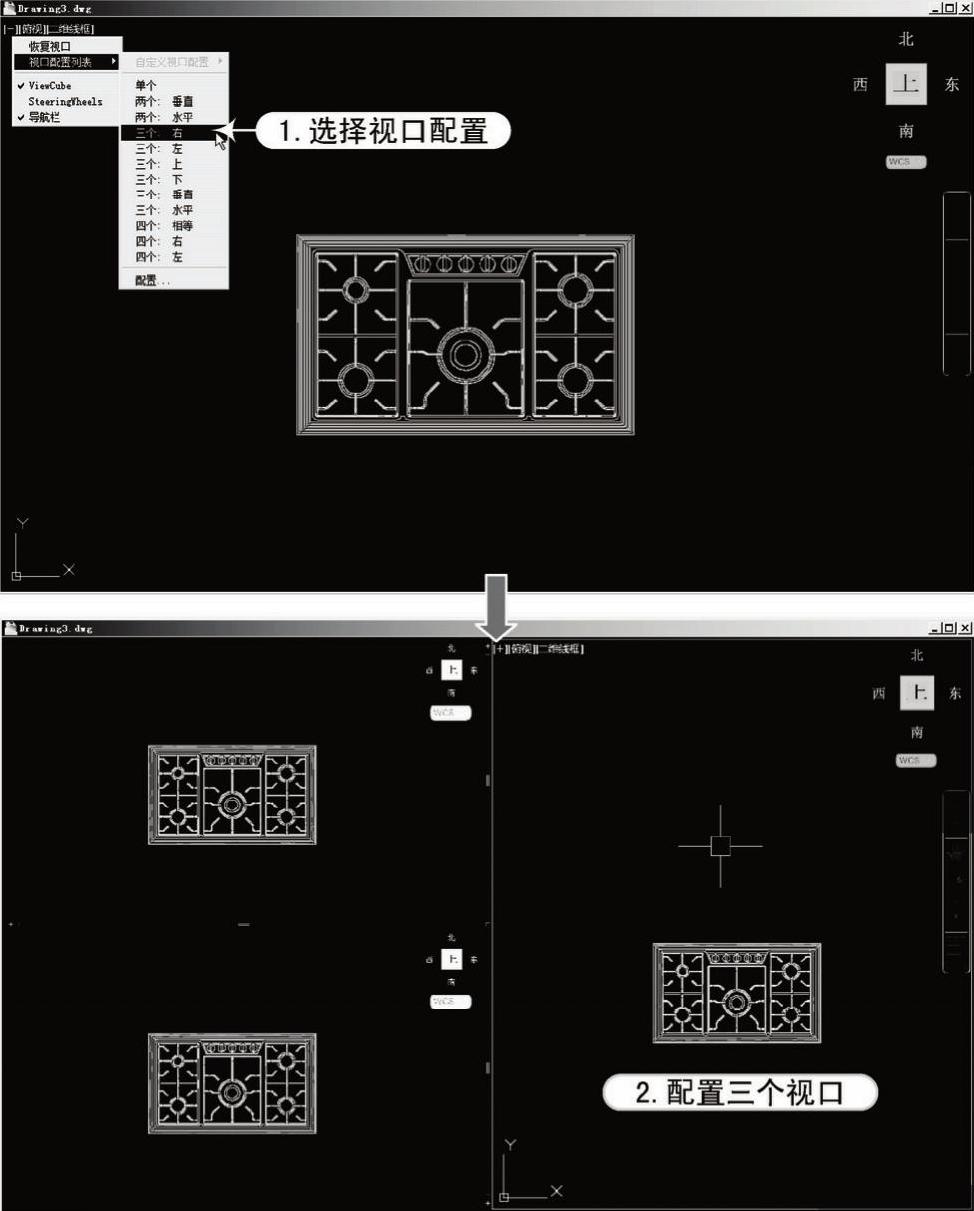

◆视口控件：单击绘图区左上角的“视口控件”按钮，通过其下拉菜单可控制视图的显示，可控制ViewCube、导航栏及SteeringWheels的显示与否，以及视口的配置等。如图2-28所示为将系统默认的一个视口设置成多个视口的操作。设置多个视口后该控件变成。

图2-28 配置多个视口

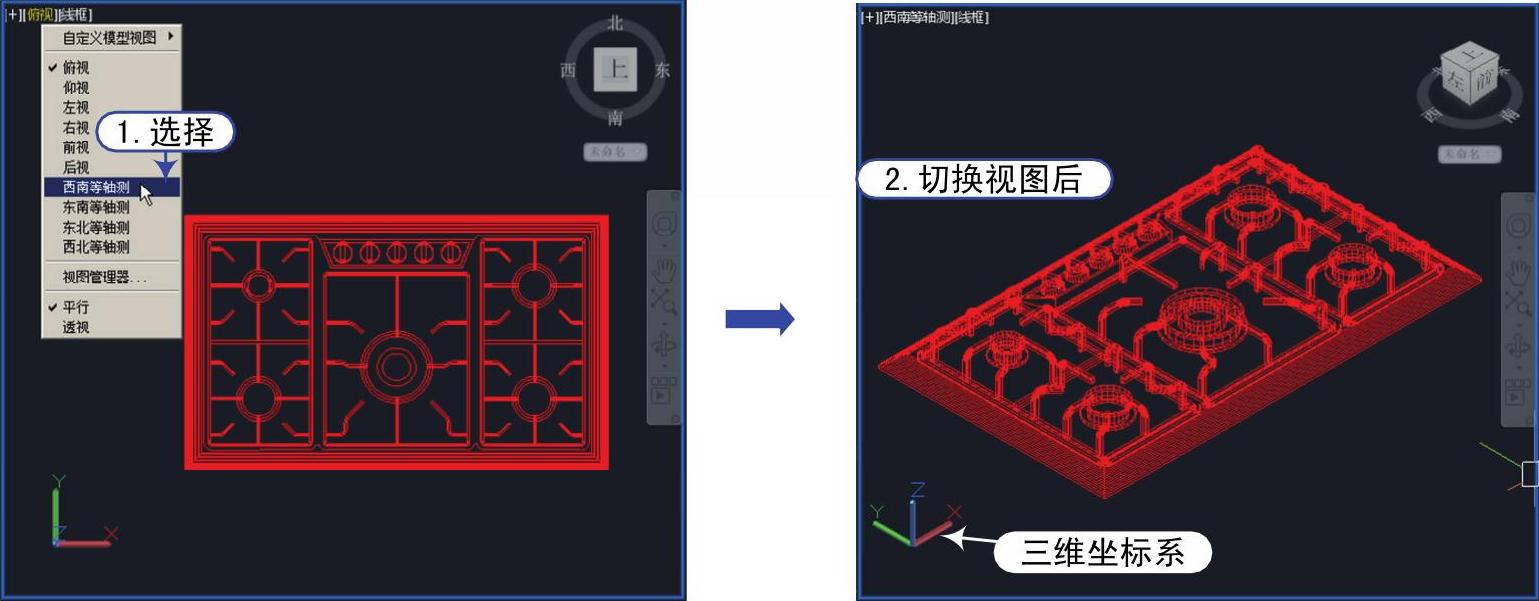

◆视图控件：通过“视图控件”按钮（系统默认为“俯视”），切换到不同的视图，可观看不同方位的模型效果，如图2-29所示。

图2-29 切换视图显示模式

◆视觉样式控件：通过“视觉样式控件”按钮（系统默认为“线框”显示），来控制模型的显示模式，如图2-30所示。

图2-30 切换模型的视觉样式

◆十字光标：由两条相交的十字线和小方框组成，用来显示鼠标指针相对于图形中其他对象的位置和拾取图形对象。

◆ViewCube：是一个可以在模型的标准视图和等轴测视图之间进行切换的工具。

◆导航栏：在“导航栏”中，可以在不同的导航工具之间切换，并可以更改模型的视图。

5.命令窗口

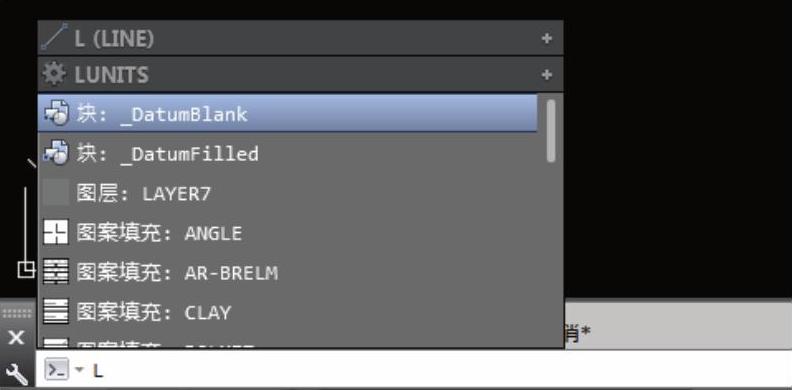

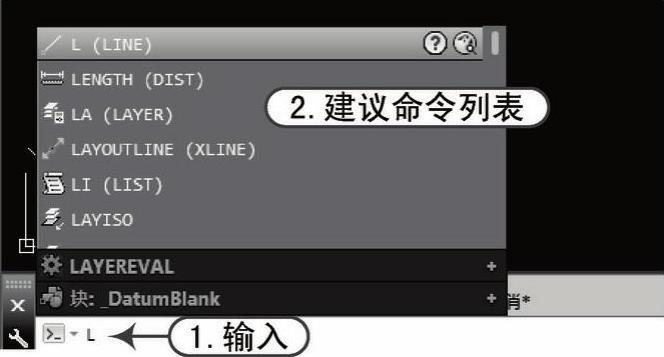

使用命令行启动命令，并提供当前命令的输入。如在命令行输入命令“L”时，会自动完成提供当前输入命令的建议列表，如图2-31所示。还可以从命令行中访问其他的内容，如图层、块、图案填充等，如图2-32所示。

图2-31 命令的输入

图2-32 从命令行中访问图层、块、图案填充等

输入命令后，按<Enter>键，即启动了该命令，并显示系统反馈的相应命令信息，如图2-33所示。

图2-33 命令窗口

软件技能：

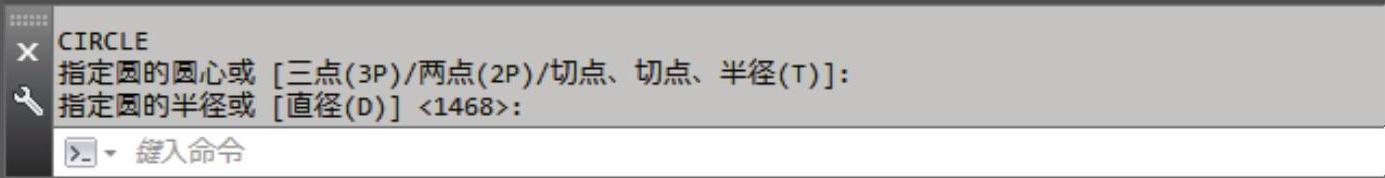

在AutoCAD中，命令行中的[]的内容表示各种可选项，各选项之间用/隔开，<>符号中的值为程序默认值，如图2-23所示。用户可以用鼠标单击选项或输入相应的字符来进行下一步操作。

6.模型布局选项卡

通过模型布局选项卡上的相应控件，可在图纸和模型空间中切换，如图2-34所示。

图2-34 模型布局选项卡

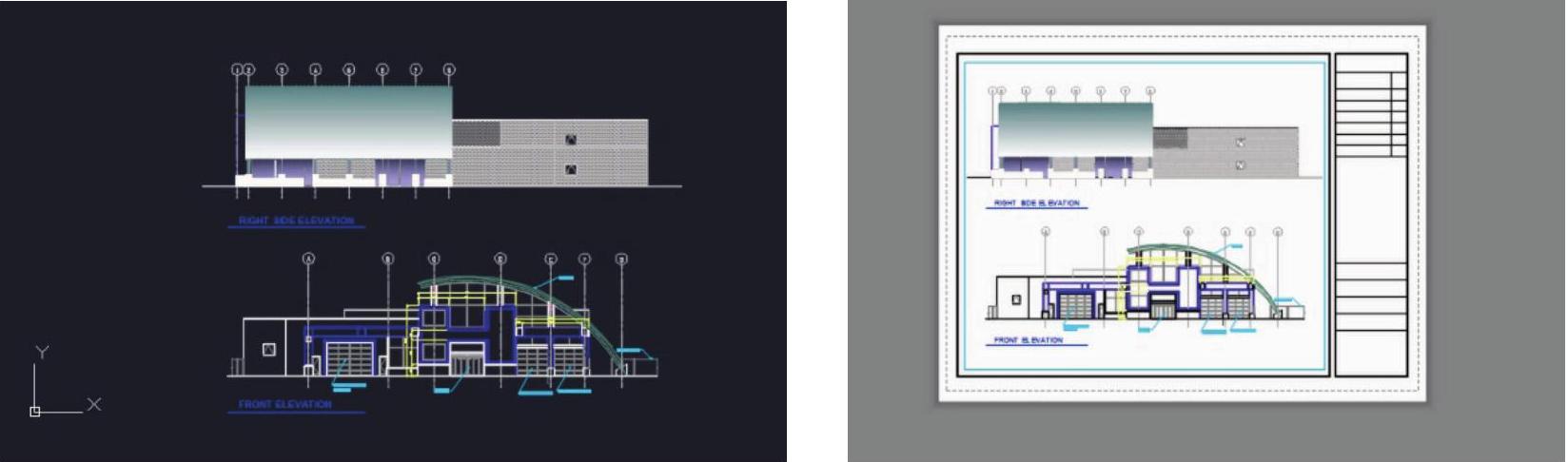

模型空间是进行绘图工作的地方，而图纸空间包含一系列的布局选项卡，可以控制要发布的图形区域以及要使用的比例。可通过单击，添加更多布局。如图2-35所示为模型和图纸空间下的对比。

图2-35 模型与图纸空间对比

7.状态栏

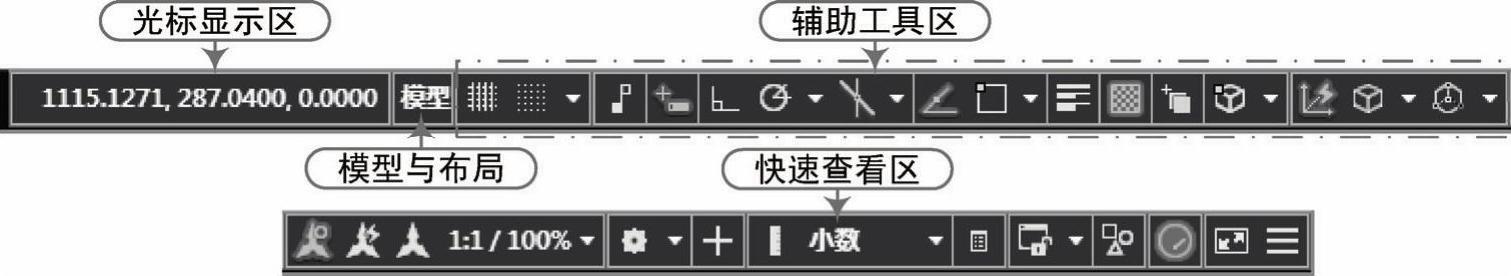

状态栏位于AutoCAD 2016窗口的最下方，用于显示AutoCAD当前的状态，如当前的光标状态、工作空间、命令和功能按钮等，如图2-36所示。

图2-36 状态栏

在AutoCAD 2016中，状态栏根据显示内容不同被划分为以下几个区域。

◆光标显示区：在绘图窗口中移动鼠标光标时，状态栏将动态地显示当前光标的坐标值。

◆模型与布局：单击此按钮，可在模型和图纸空间中进行切换。

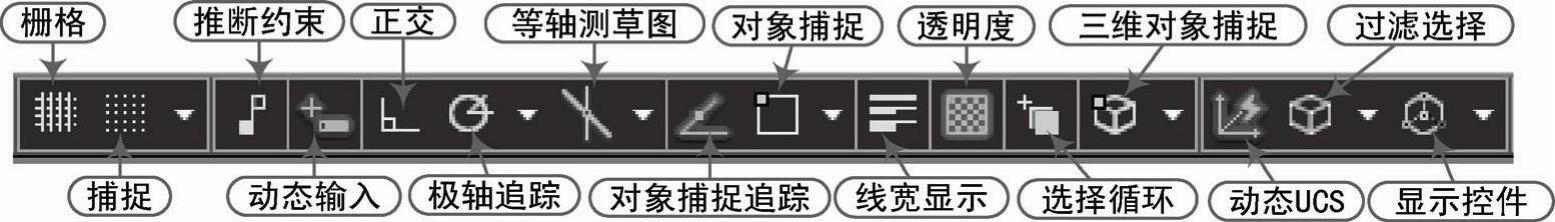

◆辅助工具区：主要用于设置一些辅助绘图功能，比如设置点的捕捉方式、设置正交绘图模式、控制栅格显示等，如图2-37所示。

图2-37 辅助工具区

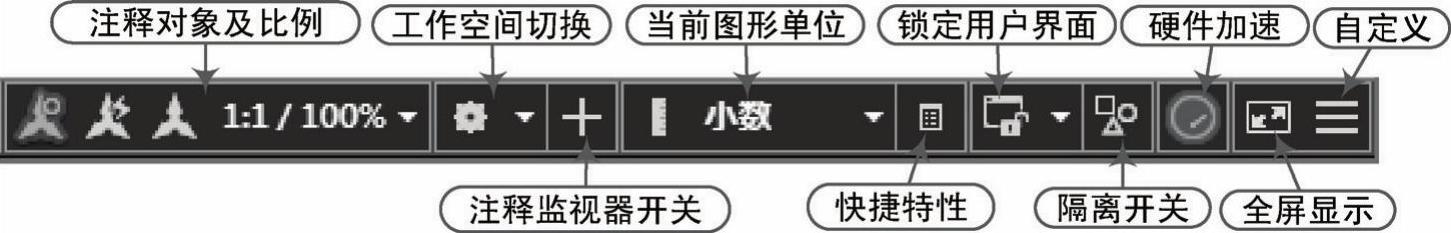

◆快速查看区：包含显示注释对象、注释比例、切换工作空间、当前图形单位、全屏显示等按钮，如图2-38所示。

图2-38 快速查看区
