AutoCAD 2016版本与上一版本（AutoCAD 2015）相比，在修订云线、标注、PDF输出、使用点云和渲染等功能上进行了增强。下面介绍其某些新增功能。

1.全新的暗黑色调界面

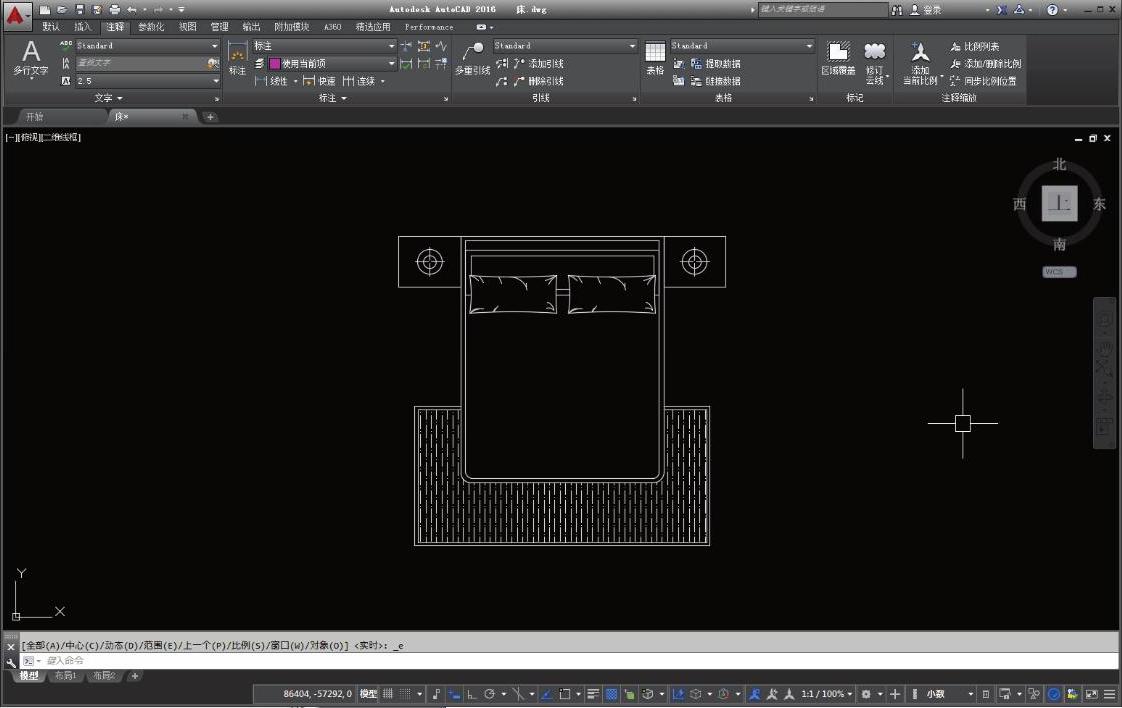

AutoCAD 2016新增暗黑色调界面，使界面协调，利于工作，如图2-1所示。

图2-1 AutoCAD 2016的暗黑色调界面

2.修订云线

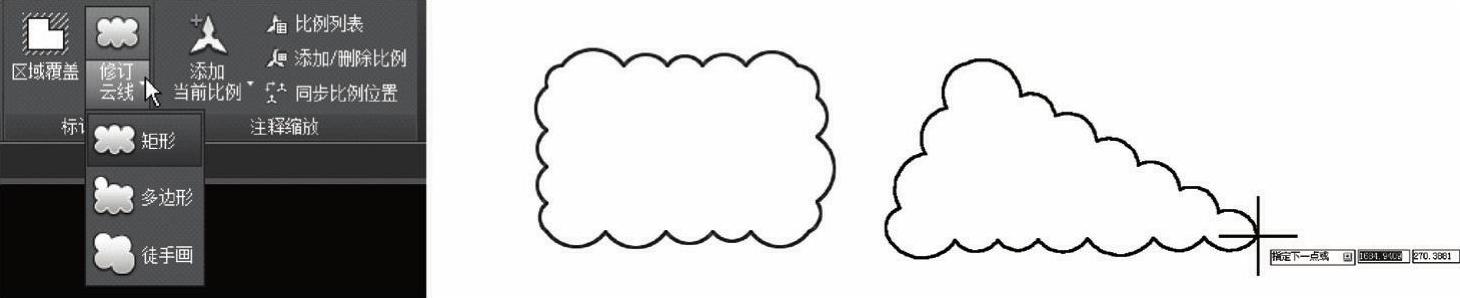

新版本在功能区新增了“矩形”和“多边形”云线功能，可以直接绘制矩形和多边形云线，如图2-2所示。

图2-2 矩形、多边形修订云线

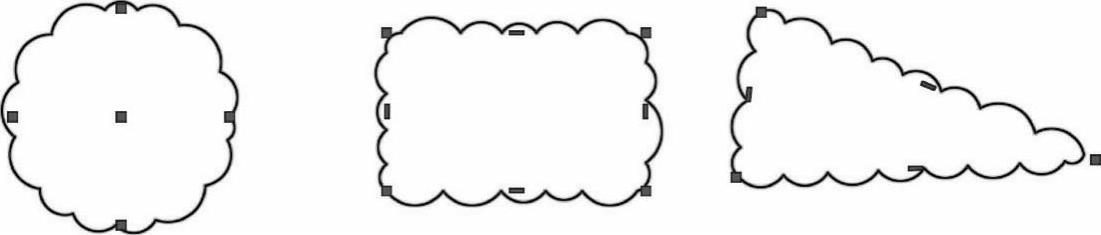

选择修订云线，将显示其相应的夹点，以方便编辑，如图2-3所示。

图2-3 云线显示夹点

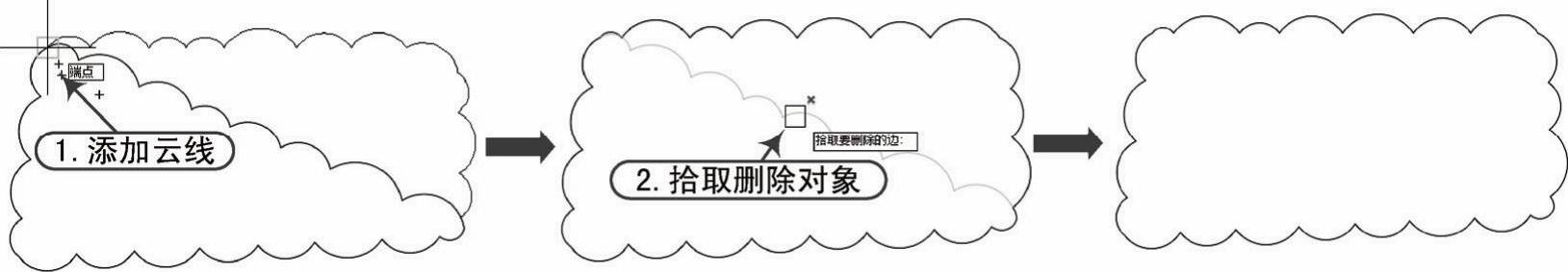

通过云线的“修改”选项，允许添加云线，如图2-4所示。在添加完成后，还可以删除现有修订云线，如图2-5所示。

图2-4 添加云线操作

图2-5 添加完成后删除云线操作

3.多行文字

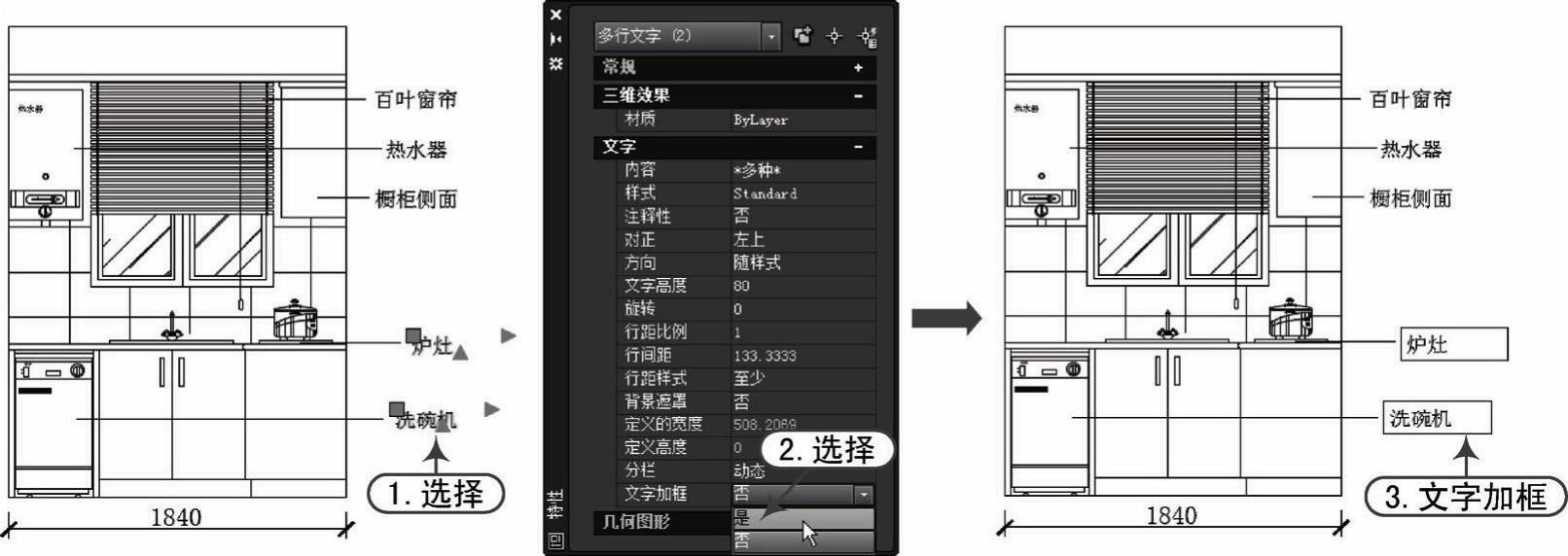

多行文字对象具有新的文字加框特性，可在“特性”选项板中启用或关闭，如图2-6所示。

图2-6 多行文字自动加框功能

4.几何中心捕捉(www.daowen.com)

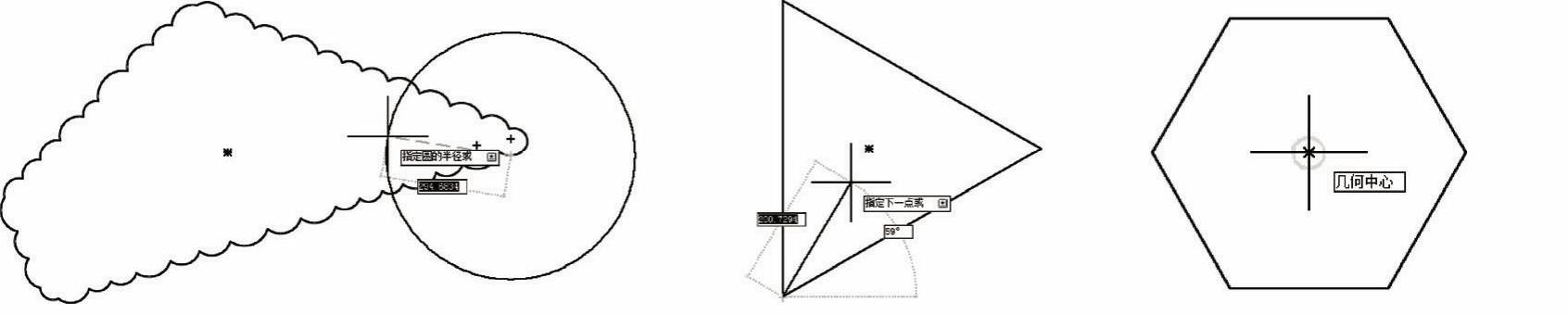

新增“几何中心”捕捉，可以捕捉到封闭多边形的几何中心，方便绘图，如图2-7所示。

图2-7 几何中心捕捉功能

5.标注

全新革命性的dim标注命令，可以理解为智能标注，几乎可以用一个命令完成日常标注，非常实用。

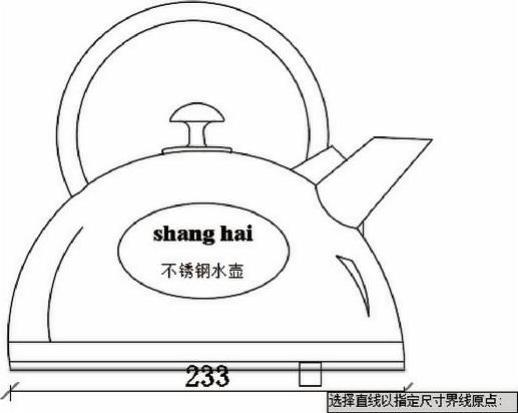

使用智能标注命令，鼠标悬停在某个对象上，会显示标注的预览，如图2-8所示。选择标注后，可移动鼠标放置标注，如图2-9所示。

图2-8 标注的预览

图2-9 智能标注

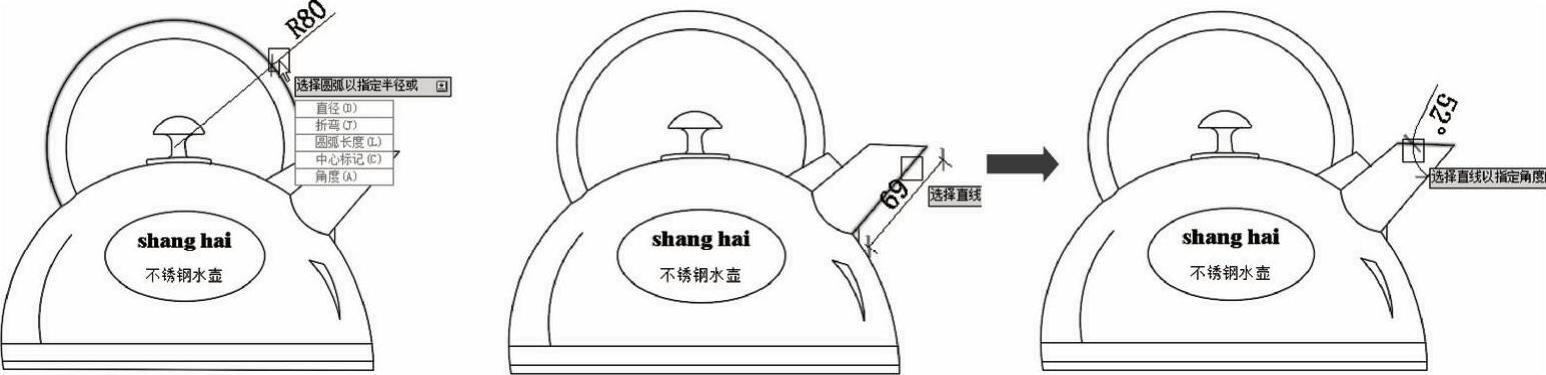

使用了智能标注命令，可根据选择的对象创建不同的标注。如，选择直线会标注出长度；选择圆或圆弧会标注出直径、半径、圆弧长度、角度等；连续选择两条相交的直线，可标注出角度等。如图2-10所示。

图2-10 选择对象标注

在未退出命令之前，dim标注命令可以继续创建其他的标注。

6.PDF输出

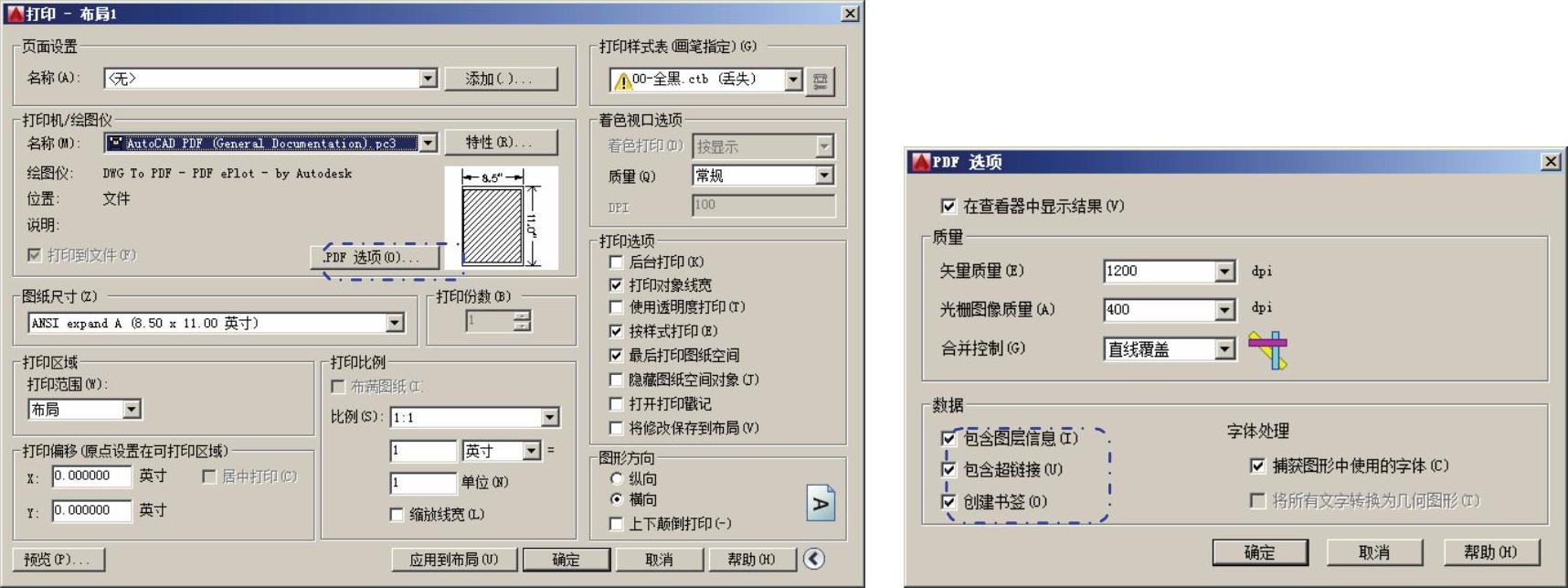

在“打印”对话框添加了“PDF”选项，根据位图中的选项添加了链接，支持链接到外部网站和文件，还可以输出图纸创建书签，使它们显示在PDF查看器的书签面板中。如图2-11所示。

图2-11 PDF输出功能

7.系统变量监视器

增加了系统变量监视器（SYSVARMONITOR命令），比如修改了filedia和pickadd这些变量，系统变量监视器可以监测这些变量的变化，并可以恢复默认状态。“启用气泡式通知”项还可以在系统变量变化时显示通知，如图2-12所示。
