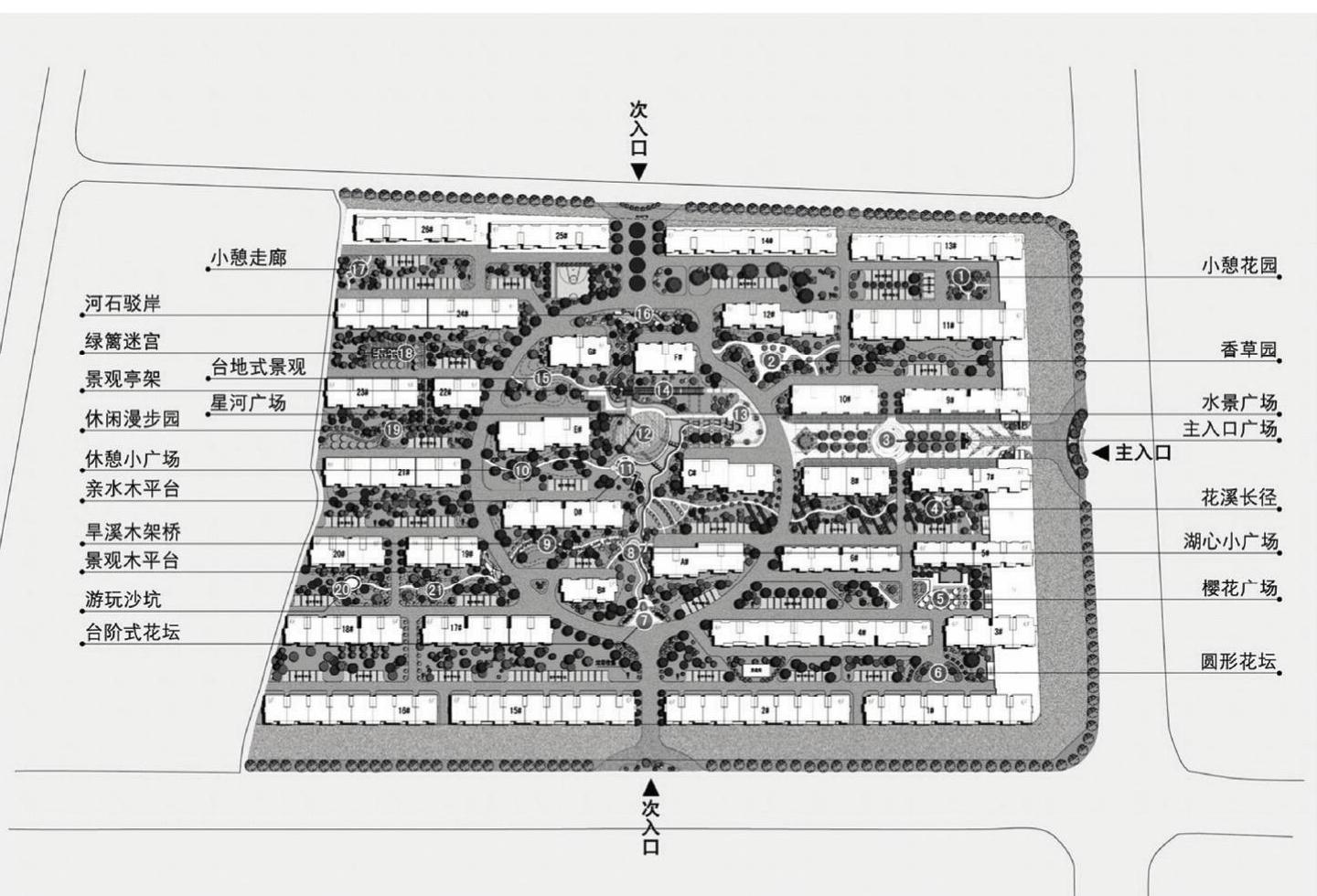

在绘制园林设计总平面图之前，需要对其进行相应的了解，如园林设计总平面概念、类型、内容以及形成过程等，如图1-17所示。

图1-17 园林设计总平面图

1）园林设计总平面图为设计范围内所有造园要素的水平投影图，它能表现设计范围内的所有内容，包括园林建筑小品、道路、广场、植物、景观设施和地形水体等。

2）园林设计平面的类型可以分为方案设计阶段和施工阶段。

3）园林设计总平面表的内容主要包括用地周边环境设计红线和各类造园要素。

1.施工总平面图的绘制要求

绘制任何图形都有一些要求，绘制施工总平面图大致有以下几种要求，用户可以参照执行。

1）布局与比例：图样应按上北下南方向绘制，根据场地形状或布局，可向左或右偏转，但不宜超过45°。施工总平面图一般采用1：500、1：1000、1：2000的比例绘制。

2）图例：《总图制图标准（GBT 50103-2010）》中列出了建筑物、构筑物、道路、铁路以及植物等的图例，具体内容参见相应的制图标准。如果由于某些原因必须另行设定图例，应该在总图上绘制专门的图例表进行说明。

3）图线：在绘制总图时应该根据具体内容采用不同的图线。

4）单位：施工总平面图中的坐标、标高、距离宜以“米（m）”为单位，并应至少取至小数点后两位，不足时以“0”补齐。详图宜以“毫米（mm）”为单位，如不以mm为单位，应另加说明。

建筑物、构筑物、铁路、道路方位角（或方向角）和铁路、道路转向角的度数，宜注写到“秒（"）”，特殊情况，应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以“0”补齐。

5）坐标网格：坐标分为测量坐标和施工坐标。测量坐标为绝对坐标，坐标轴应画成交叉十字线，坐标代号宜用“X，Y”表示。施工坐标为相对坐标，相对零点通常选用已有建筑物的交叉点或道路的交叉点，为区别于绝对坐标，施工坐标轴用大写英文字母A，B表示。施工坐标网格应以细实线绘制，一般画成100m×100m或者50m×50m的方格网，当然也可以根据需要调整，如图1-17中采用的就是30m×30m的网格，面积较小的场地可以采用5m×5m或者10m×10m的施工坐标网。

6）坐标标注：坐标宜直接标注在图上。如图面无足够位置，也可列表标注；如坐标数字的位数太多，可将前面相同的位数省略，其省略位数应在附注中加以说明。

软件技能：

建筑物、构筑物、铁路、道路等应标注下列部位的坐标：建筑物、构筑物的定位轴线（或外墙线）或其交点；圆形建筑物、构筑物的中心；挡土墙墙顶外边缘线或转折点。表示建筑物、构筑物位置的坐标，宜注其三个角的坐标，如果建筑物、构筑物与坐标轴线平行，可注对角坐标。(www.daowen.com)

平面图上有测量和施工两种坐标系统时，应在附注中注明两种坐标系统的换算公式。

7）标高标注：施工图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的关系。

软件技能：

建筑物、构筑物、铁路、道路等应按以下规定标注标高：建筑物室内地坪，标注图中±0.00处的标高，对不同高度的地坪，分别标注其标高；建筑物室外散水，标注建筑物四周转角或两对角的散水坡脚处的标高；构筑物标注其有代表性的标高，并用文字注明标高所指的位置；道路标注路面中心交点及变坡点的标高；挡土墙标注墙顶和墙脚标高，路堤、边坡标注坡顶和坡脚标高，排水沟标注沟顶和沟底标高；场地平整标注其控制位置标高；铺砌场地标注其铺砌面标高。

2.总平面图包括的内容

◆指北针（或风玫瑰图），绘图比例（比例尺），文字说明，景点、建筑物或者构筑物的名称标注，图例表。

◆道路、铺装的位置、尺度、主要点的坐标、标高以及定位尺寸。

◆小品主要控制点坐标及小品的定位、定形尺寸。

◆地形、水体的主要控制点坐标、标高及控制尺寸。

◆植物种植区域轮廓。

◆对无法用标注尺寸准确定位的自由曲线园路、广场、水体等，应给出该部分局部放线详图，用放线网表示，并标注控制点坐标。

3.总平面图绘制方法

◆绘制设计平面图。

◆根据需要确定坐标原点及坐标网格的精度，绘制测量和施工坐标网。

◆标注尺寸、标高。

◆绘制图框、比例尺、指北针，填写标题、标题栏、会签栏，编写说明及图例表。
