明确设计系统的关系和园林总体设计的原则和目标以后,着手进行总体方案设计。主要设计图纸内容。
1)位置图:属于示意性图纸,表示该园林在城市区域的位置,要求简洁明了。
2)现状图:根据已掌握的全部资料,经分析、整理、归纳后,分成若干空间,对现状作综合评述。
3)分区图:根据总体设计的原则、现状图分析,针对不同年龄段、不同兴趣爱好游人的需要,确定不同的分区,划出不同的空间,使不同空间和区域满足不同的功能需求,并使功能与形式尽可能统一。另外,分区图可以反映不同空间、分区之间的关系。
4)总体设计方案图:包括园林与周边的环境关系,园林主要、次要、专用出入口的位置、面积,规划形式,主要出入口的内、外广场,停车场、大门等布局;园林的地形总体规划,道路系统规划;全园建筑物、构筑物等布局情况,建筑平面要能反映总体设计意图;全园植物设计图。
5)地形设计图:地形是全园的骨架,要求能反映出公园的地形结构,如图1-13所示。
6)道路总体设计图:明确主要出入口,次要入口与专有入口,主要广场的位置和主要环路的位置,以及消防通道等,如图1-14所示。

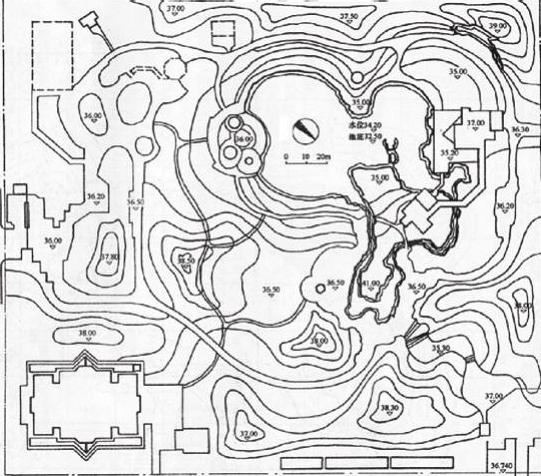

图1-13 地形设计图
(www.daowen.com)

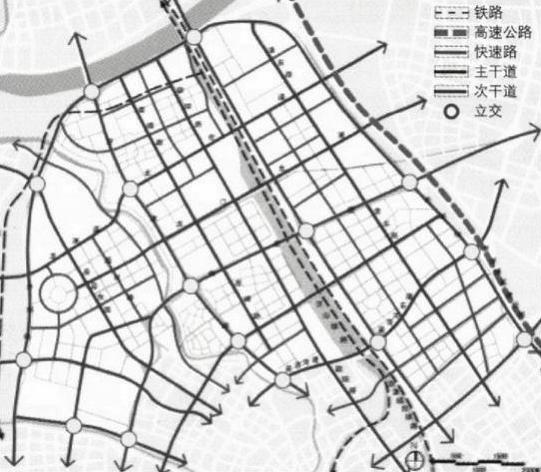

图1-14 道路总体设计图
7)种植设计图:根据总体设计图的布局、设计的原则以及苗木的情况,确定全园的总构思,如图1-15所示。
8)管线总体设计图:根据总规划要求,设计全园的上水水源引进方式,水的总用量,以及管网的大致分布、管径大小、水压高低等。
9)电气规划图:解决总用电量、用电利用系数、分区供电设施、配电方式、电缆的敷设以及各区各点的照明方式及广播、通信设施等的位置。
10)园林建筑布局图:要求在平面上反映全园总体设计中建筑在全园的布局,主要、次要、专用出入口的售票房、管理处、造景等各类园林建筑的平面造型,如图1-16所示。

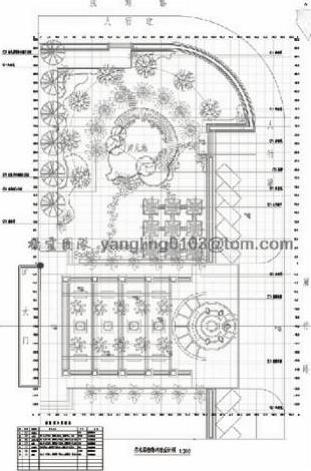

图1-15 种植设计图
图1-16 园林建筑布局图
