金属板材屋面施工如图3⁃16所示。

1.材料准备

（1）金属板材的种类很多，有锌板、镀铝锌板、铝合金板、铝镁合金板、钛合金板、铜板、不锈钢板、金属压型夹心板等，厚度一般为0.4～1.5mm，板材表面一般进行涂装处理。

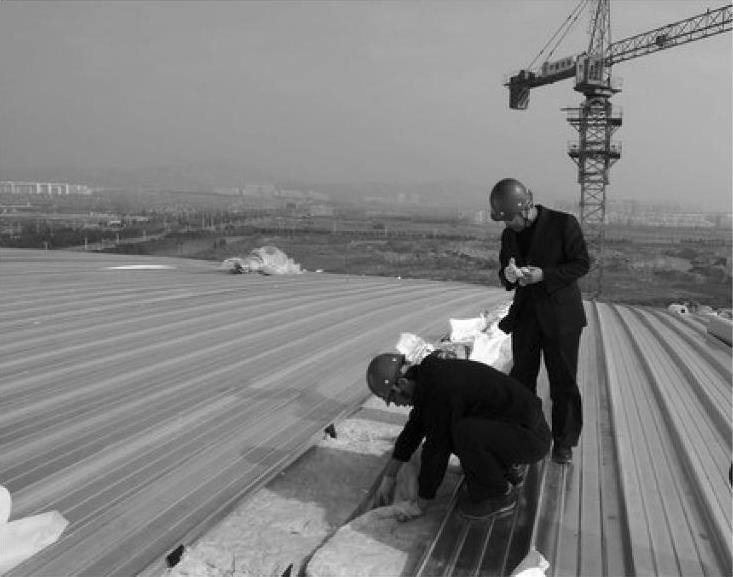

图3⁃16 金属板材屋面施工

（2）金属板材连接件。

（3）密封材料。

2.机具准备

（1）机械设备

拉铆机、手提式点焊机、手推式辊压机、手推式切割机、不锈钢片成型机、冲击钻。

（2）主要工具

卷尺、粉线袋、木槌、铁锤、鸭嘴钳、木梯、防滑带、安全带。

3.施工工艺

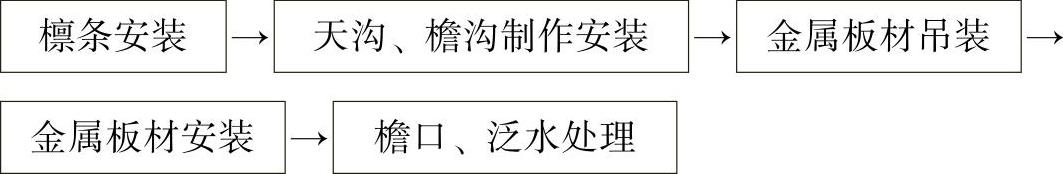

（1）工艺流程

（2）施工要点

1）檩条施工。(www.daowen.com)

①檩条的规格和间距应根据结构计算确定，每块屋面板端除应设置檩条支承外，中间还应设置一根或一根以上檩条。

②根据设计要求将檩条安装在屋架或山墙预埋件上，檩条的上表面必须与屋面坡度一致，每一坡面上的檩条必须在同一（斜）平面上，固定牢固，坡度准确一致。

2）天沟、檐沟制作安装。天沟、檐沟一般采用金属板制作，其断面尺寸应符合设计要求。金属天沟板应伸入屋面金属板材下不小于10mm；当有檐沟时，屋面金属板材应伸入檐沟内，其长度不应小于50mm。天沟、檐沟的安装坡度应符合设计要求。

3）金属板材吊装。金属板材应采用专用吊具吊装，吊装时，吊点距离不宜大于5m。吊装不得损伤金属板材。

4）金属板材安装。

①金属板材应根据板型和设计的配板图铺设。铺设时应先在檩条上安装固定支架，板材和支架的连接应按所采用板材的质量要求确定。安装前应预先钻好压型钢板四角的定位孔（与檩条口的固定支架对应）。

②金属板材应采用带防水垫圈的镀锌螺栓（螺钉）固定，固定点应设在波峰上。所有外露的螺栓（螺钉）均应涂抹密封材料保护。

③铺设金属板材屋面时，相邻两块板应顺年最大频率风向搭接；上下两排板的搭接长度应根据板形和屋面坡长确定，并应符合板形的要求，搭接部位用密封材料封严；对接拼缝与外露钉帽应做好密封处理。

④金属板材屋面搭接及挑出尺寸应符合表3⁃5的规定。

表3⁃5 金属板材屋面搭接及挑出尺寸要求

5）檐口、泛水处理。

①金属板材屋面檐口应用异型金属板材的堵头封檐板；山墙应用异型金属板材的包角板和固定支架封严。

②金属板材屋面脊部应用金属屋脊盖板，并在屋面板端头设置泛水挡水板和泛水堵头板。

③每块泛水板的长度不宜大于2m，泛水板的安装应顺直；泛水板与金属板材的搭接宽度应符合不同板形的要求。
