机动车车型不同，仪表也不尽相同。现以桑塔纳轿车仪表板为例加以说明（图1-7-1）。

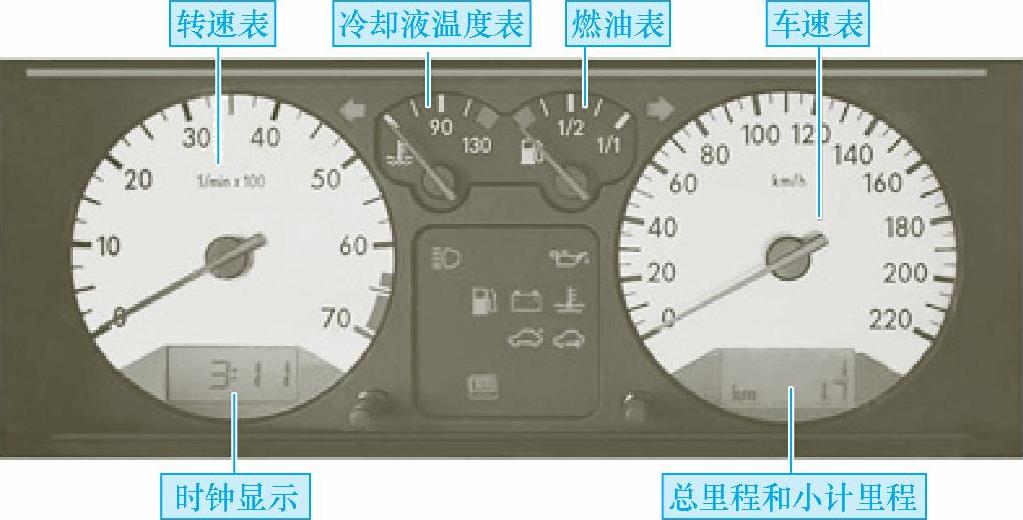

图1-7-1 桑塔纳轿车仪表板图例

组合仪表的功用及读取方法说明如下。

（1）转速表 转速表能够直观地显示发动机在各个工况下的转速，驾驶人可以随时知道发动机的运转情况，并配合变速器档位和加速踏板的操作，使之保持最佳的工作状态。

转速表运行与读表方法：

①转速：转速表指针指示值乘以100。

②转速表的指针在任何情况都不得到达刻度的红色区域。

③机动车正常行驶时，应尽早切入高速档，这有助于节省燃油和降低发动机转速。

④如果发动机不能平滑地运行，应立刻切入邻近的低速档运行。

（2）冷却液温度表 只有当点火开关接通后，冷却液温度表才能开始工作。

冷却液温度表运行与读表方法：(www.daowen.com)

①当发动机在重负荷高温下运行时，指针会一直向右移动，只要该指针没移动到红色区域，机动车就可继续行驶。

②在发动机正常运转后，指针应恢复到中间位置。

③当指针接近红色区域时，就应该停车，检查制动液位是否正常或者寻找其他原因。

④当指针进入红色区域后，警告灯或者警告灯会闪烁，警告灯闪烁，说明冷却液温度过高；若警告灯闪烁，说明冷却液液位过低。遇到这两种情况时都应立即停车，关闭发动机，寻找故障原因。

（3）燃油表 燃油表在点火开关接通后才能开始工作，但指针到达最终位置还需几秒钟时间。

燃油表运行与读表方法：

油箱容积约60L，当指针接近红色区域时，油箱内一般还有约10L燃油，此时燃油剩余量报警指示灯远光灯指示灯将会亮起，亮起后应尽快加油。

（4）车速表 机动车通过速度传感器将机动车行驶速度传递给车速表，以使其指示车辆的行驶速度。

车速表运行与读表方法：直接从指针读数即可，单位为km。

（5）时钟显示 时钟显示模式为24小时制。

（6）总里程和小计里程 上面一行为总里程显示，总里程数的最小单位为1km；下面一行为小计里程，小计里程的最小单位0.1km。
