（一）建筑弱电施工图识读的要求

建筑弱电系统包括电话、有线电视、计算机网络、有线广播、电控门和安保系统等。

弱电系统涉及的知识范围较为广泛，能够基本掌握各部分弱电系统的基本知识对弱电系统识图非常重要。因此，应了解弱电系统中所涉及的各种设备的基本功能和特点、工作方式、技术参数，这些对了解整个系统极为重要。如消防系统各部分各种探测器的特点、应用场所、适用范围、信号的传递方式、系统联动控制执行过程等，都涉及相关的技术知识，只有对弱电系统有较好的理解，才能对系统技术图有较为深入的了解和掌握。

（二）建筑弱电施工图的识读方法

由于建筑弱电系统专业性较强，它的安装、调试和验收一般都由专业施工队伍或厂家专业人员来做，而土建施工部门只需按照施工图样预埋线管、箱、盒等设施，按指定位置预留洞口和预埋件。所以，能够读懂弱电系统施工图，完成弱电系统的前期施工和准备工作，对实现建筑物和小区的整体功能是非常重要的。

（1）按系统认真阅读设计施工说明，通过阅读设计施工说明，了解工程概况和要求，同时注意弱电设施和强电设施及建筑结构的关系。

（2）读图顺序一般为：通信电缆的总进线→室内总接线箱（盒）→干线→分接线箱（盒）→支线→室内插座。

（3）熟悉施工要求，预埋箱、盒、管的型号和位置要准确无误，预留洞的尺寸和位置要正确，并注意各种弱电线路和照明线路的相互关系。

（三）火灾自动报警及联动控制系统图识读

1.火灾自动报警及联动控制系统图识读要点

火灾自动报警及联动控制系统图主要反映系统的组成、设备和元件之间的相互关系，阅读时应主要阅读火灾自动报警及联动控制平面图和消防平面图。

火灾自动报警及联动控制平面图主要反映设备器件的安装位置，管线的走向及敷设部位、敷设方式，管线的型号、规格及根数。

通过阅读消防平面图，进一步了解火灾探测器、手动报警按钮、电话插口等设备的安装位置，消防线路的敷设部位、敷设方法及管线的型号规格、管径大小等情况。

阅读时首先从消防中心开始，到各楼层的接线端子箱，再到各分支线路的走向、配线方式以及与设备的连接情况等。

消防系统中常用的图形符号见表5-6。

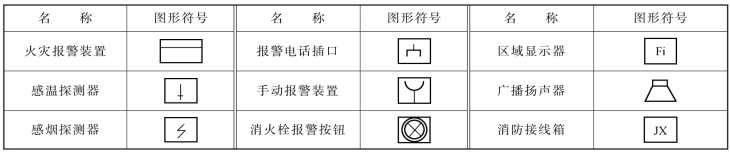

表5-6　消防系统中常用的图形符号

2.火灾自动报警及联动控制系统图识读实例

图5-21所示为火灾自动报警及联动控制系统图。

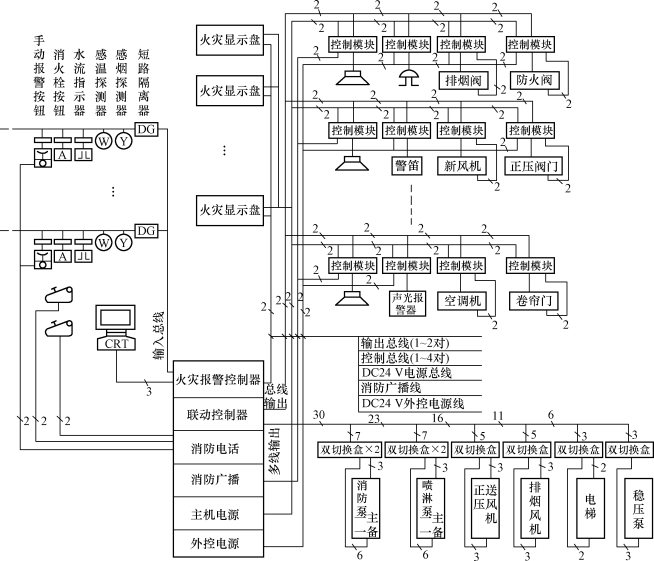

图5-21　火灾自动报警及联动控制系统图

（1）火灾报警控制器是一种可现场编程的二总线制通用报警控制器，既可用作区域报警控制器，又可用作集中报警控制器。该控制器最多有8对输入总线，每对输入总线可带探测器和节点型信号127个。最多有两对输出总线，每对输出总线可带32台火灾显示盘。通过串行通信方式将报警信号送入联动控制器，以实现对建筑物内消防设备的自动、手动控制。通过另一串行通信接口与计算机连机，实现对建筑的平面图、着火部位等的彩色图形显示。每层设置一台重复显示屏，可作为区域报警控制器，显示屏可进行自检，内装有4个输出中间继电器，每个继电器有输出触点4对，可控制消防联动设备。

（2）联动控制系统中一对（最多有4对）输出控制总线（二总线控制），可控制32台火灾显示盘（或远程控制器）内的继电器来达到每层消防联动设备的控制。二总线可接256个信号模块；设有128个手动开关，用于手动控制重复显示屏（或远程控制箱）内的继电器。(www.daowen.com)

（3）消防电话连接二线直线电话，电话一般设置于手动报警按钮旁，只需将手提式电话机的插头插入电话插孔即可向总机（消防中心）通话。消防电话的分机可向总机报警，总机也可呼叫分机进行通话。

（4）消防广播装置由联动控制器实施着火层及其上、下层的紧急广播的联动控制。当有背景音乐（与火灾事故广播兼用）的场所火警时，由联动控制器通过其执行件（控制模块或继电器盒）实现强制切换到火灾事故广播的状态。

（四）电话系统施工图识读

1.电话系统图识读要点

电话系统图主要标志系统的配线方式、交接箱、分线箱、电话出口线缆型号及规格等。电话系统平面图表示设备的安装位置、线路的走向及敷设方式等。

电话工程图中的图形符号见表5-7。

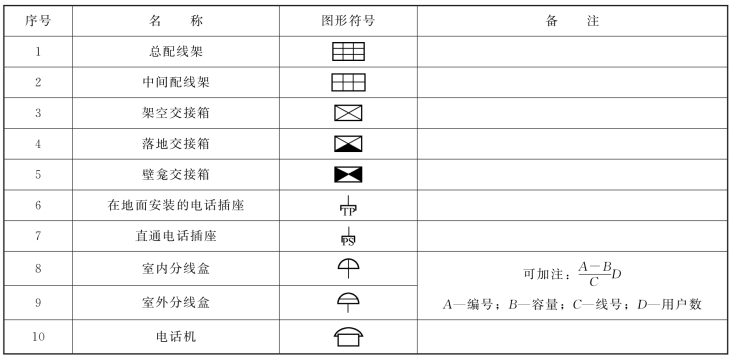

表5-7　电话工程图中的图形符号

2.住宅楼电话工程图识读实例

住宅楼电话工程图如图5-22所示。

在工程图中可以看到，进户使用HYA—50（2×0.5）型电话电缆，电缆为50对线，每根线芯的直径为0.5mm，穿直径50mm焊接钢管埋地敷设。电话组线箱TP—1—l为一只50对线电组线箱，型号为STO—50。箱体尺寸为400mm×650mm×160mm，安装高度距地0.5m。进线电缆在箱内与本单元分户线和分户电缆及到下一单元的干线电缆连接。下一单元的干线电缆为HYV—30（2×0.5）型电话电缆，电缆为30对线，每根线芯的直径为0.5mm，穿直径40mm焊接钢管埋地敷设。

一、二层用户线从电话组线箱TP－1－1引出，各用户线使用RVS型双绞线，每条的直径为0.5mm，穿直径15mm焊接钢管埋地、沿墙暗敷设（SC15—FC—WC）。从TP—1—1到三层电话组线箱用一根10对线电缆，电缆线型号为HYV—10（2×0.5），穿直径25mm焊接钢管沿墙暗敷设。在三层和五层各设一只电话组线箱，型号为STO—10，箱体尺寸为200mm×280mm×120mm，均为10对线电话组线箱，安装高度距地0.5m。三层到五层也使用一根10对线电缆。三层和五层电话组线箱分别连接上下层四户的用户电话出线口，均使用RVS型双绞线，每条直径为0.5mm。每户内有两个电话出线口。

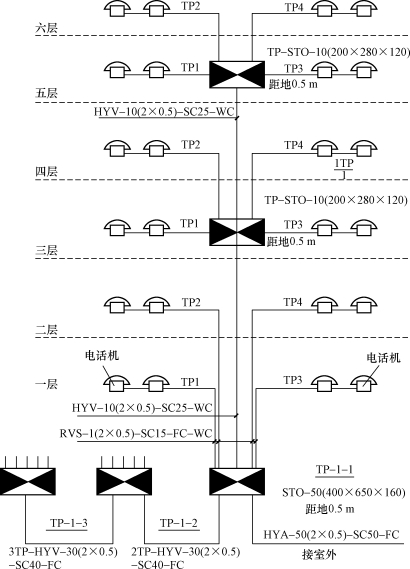

图5-22　某住宅楼电话工程图

（五）共用天线电视系统施工图识读

1.共用天线电视系统施工图识读要点

共用天线电视系统施工图主要有系统图、平面图和设备安装详图等。共用天线电视系统图主要反映系统的组成，主干电缆、分支电缆型号规格，电视接线箱规格等。设计时根据相关部门的规定，可以选择设备，确定参数，也可以只设计管线、箱体、电视信息插座，具体设备型号、规格由有线电视管理部门确定。有线电视平面图主要反映各种设备的安装位置、干线电缆的敷设及走向、线缆型号及管径等。按干线电缆线路的走向到电视信息插座的顺序阅读系统图，比较容易理解工程内容。

2.共用天线电视系统施工图识读实例

图5-23所示的系统由室外穿墙引来一根SKYV—75—9聚乙烯绝缘耦芯同轴电缆，特性阻抗75Ω，芯线绝缘外径为9mm，穿钢管SC50沿墙（WC）和地（FC）暗敷设到一楼一单元的前端箱TV1—1。采用分配－分支方式，前端信号由分配器平均分成两路，每一路分别引入各楼层电视分支器箱中，如TV2—1、TV2—2等。

楼层电视分支箱中串接一个四分支器，将电视信号分配给4个输出端[电视插座（TV）]，分支电缆线选用SKYV—75—5型耦芯同轴电缆，穿管径为16mm的阻燃塑料管（PVC16）沿地和墙暗敷设。

分配器和分支器的型号规格由有关部门确定，楼层电视接线箱规格为：前端箱TV1—1为400mm×300mm×200mm，其他楼层电视箱均为250mm×200mm×100mm。

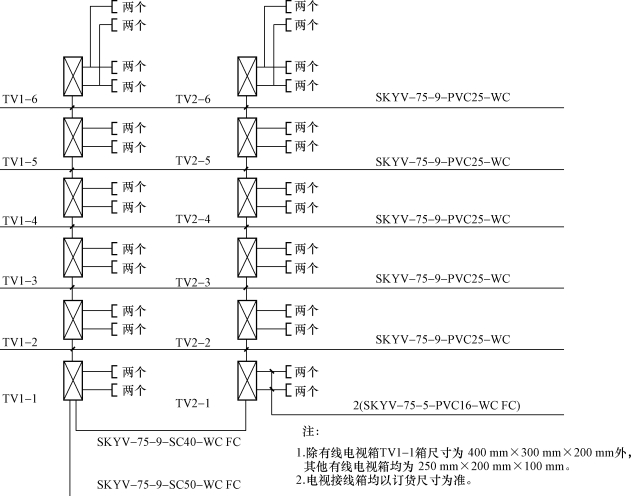

图5-23　某小区电视系统图
