（一）电气动力施工图的组成

电气动力施工图包括基本图和详图两大部分，主要有以下内容：

（1）设计说明。设计说明包括供电方式、电压等级、主要线路敷设方式、防雷、接地及图中未能表达的各种电气动力安装高度、工程主要技术数据、施工和验收要求及有关事项等。

（2）主要材料设备表。主要材料设备表包括工程所需的各种设备、管材、导线等的名称、型号、规格、数量等。

（3）配电系统图。配电系统图包括整个配电系统的连接方式，从主干线至各分支回路的回路数；主要配电设备的名称、型号、规格及数量；主干线路及主要分支线路的敷设方式、型号、规格。

（4）电气动力平面图。电气动力平面图包括建筑物的平面布置、轴线分布、尺寸及图纸比例；各种配电设备的编号、名称、型号以及在平面图上的位置；各种配电线路的起点、敷设方式、型号、规格、根数，以及在建筑物中的走向、平面和垂直位置；动力设备接地的安装方式以及在平面图上的位置；控制原理图。

（5）电气动力工程详图。电气动力工程详图是指柜、盘的布置图和某些电气部件的安装大样图，对安装部件的各部位注有详细尺寸，一般是在没有标准图可选用并有特殊要求的情况下才绘制的图。标准图是通用性详图，表示一组设备或部件的具体图形和详细尺寸，便于制作安装。

（二）电气动力施工图的识读

为了读懂电气动力施工图，识图时应抓住以下要领：

（1）熟悉图例符号，弄清楚图例符号所代表的内容。

（2）尽可能结合该电气动力工程的所有施工图和资料（包括施工工艺）一起识读，尤其要读懂配电系统图和电气平面图。只有这样才能了解设计意图和工程全貌。(www.daowen.com)

阅读时，首先应阅读设计说明，以了解设计意图和施工要求等；然后阅读配电系统图，以初步了解工程全貌；再阅读电气平面图，以了解电气工程的全貌和局部细节；最后阅读电气工程详图、加工图及主要材料设备表等。

提示：读图时，一般按以下顺序进行：进线→变、配电所→开关柜、配电屏→各配电线路→车间或住宅配电箱（盘）→室内干线→支线及各路用电设备。

（三）电气动力施工图识读实例

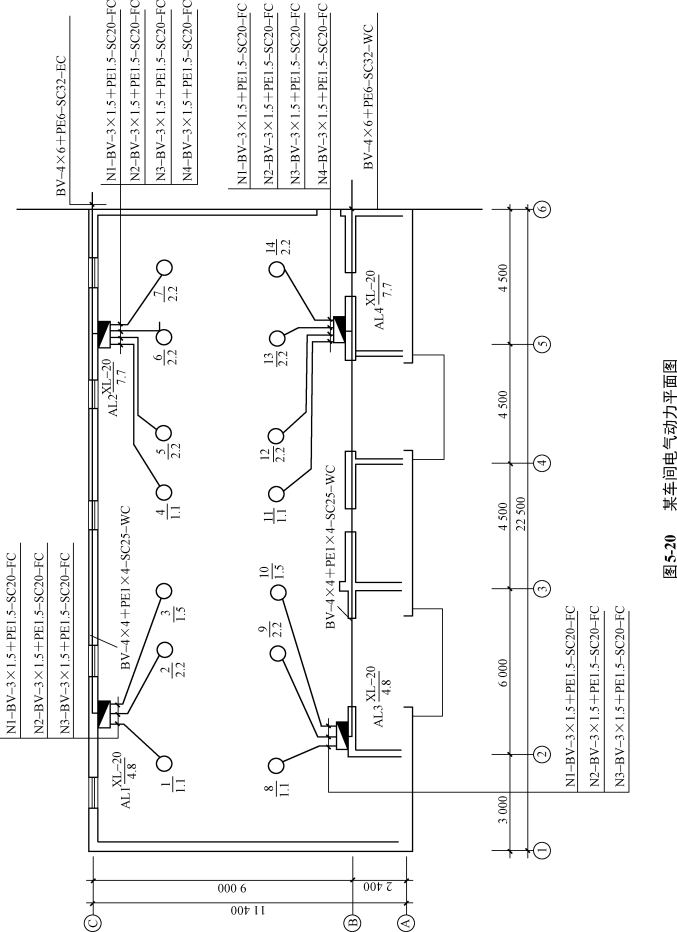

图5-20所示为某车间电气动力平面图。车间里有4台动力配电箱，即ALl～AL4。

AL1表示配电箱的编号为ALl、型号为XL—20、容量为4.8kW。由AL1箱引出3个回路，回路代号为BV—3×1.5＋PE1.5—SC20—FC，表示三根相线截面为1.5mm2，PE线截面为1.5mm2，材料为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设。

AL2表示配电箱的编号为AL2、型号为XL—20、容量为7.7kW。由AL2箱引出4个回路，回路代号为BV—3×1.5＋PE1.5—SC20—FC，表示4根相线截面为1.5mm2，PE线截面为1.5mm2，材料为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设。

AL3表示配电箱的编号为AL3、型号为XL—20、容量为4.8kW。由AL3箱引出3个回路，回路代号为BV—3×1.5＋PE1.5—SC20—FC，表示三根相线截面为1.5mm2，PE线截面为1.5mm2，材料为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设。

AL4表示配电箱的编号为AL4、型号为XL—20、容量为7.7kW。由AL4箱引出4个回路，回路代号为BV—3×1.5＋PE1.5—SC20—FC，表示4根相线截面为1.5mm2，PE线截面为1.5mm2，材料为铜芯塑料绝缘导线，穿直径为20mm的焊接钢管，沿地暗敷设。

图中表示设备编号为1，设备容量为1.1kW，表示设备编号为2，设备容量为2.2kW，以此类推，图中此类设备共有14台。
