电气照明施工图的图例符号和文字标记

(一)图例符号和文字标记

电气照明施工图是电气照明设计的最终表现,是电气照明工程施工的主要依据。图中采用了规定的图例、符号、文字标注等,用于表示实际线路和实物。因此,对电气照明施工图的识读,应首先熟悉有关图例符号和文字标记。

(1)图例符号。常用图例见表5-1。

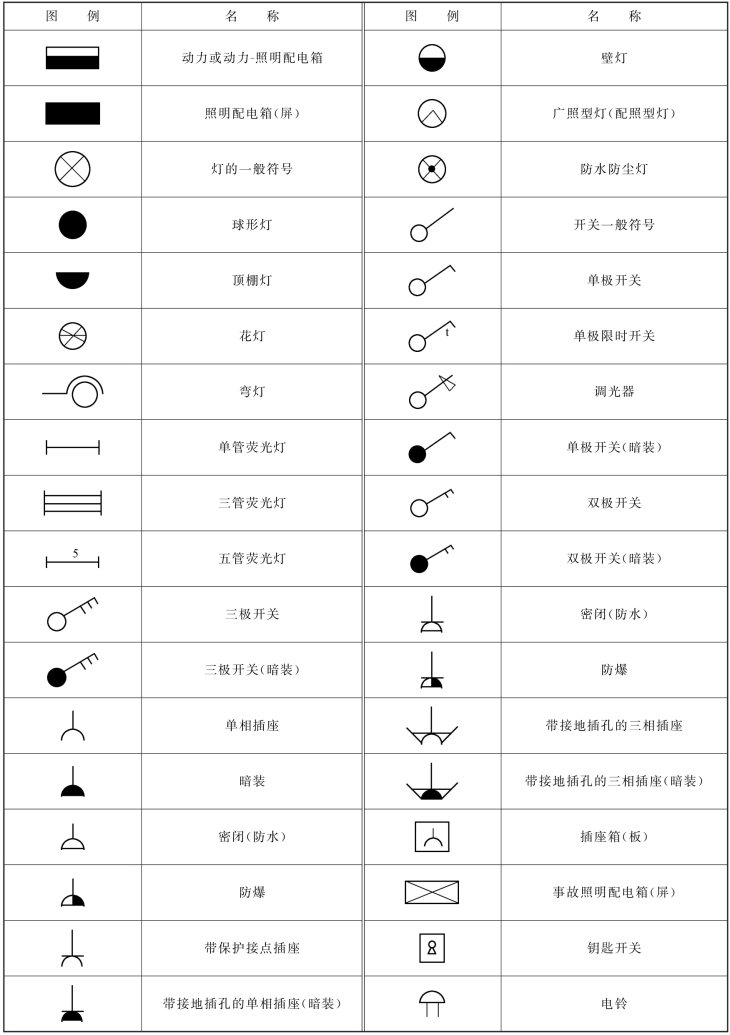

表5-1 照明系统常用图例

灯具的标注是在灯具旁按灯具标注规定标注灯具数量、型号、灯具中的光源数量和容量、悬挂高度和安装方式。

照明灯具的标注格式为

式中 a——同一平面内,同种型号灯具的数量;

   b——灯具型号;

   c——每盏照明灯具中光源的数量;

   d——每个光源的额定功率(W);

   e——安装高度(m),当吸顶或嵌入安装时用“—”表示;

   f——安装方式;

   L——光源种类(常省略不标)。

灯具安装方式代号如下:

SW表示线吊、CS表示链吊、DS表示管吊、C表示吸顶、R表示嵌入、W表示壁式、WR表示嵌入壁式、CL表示柱上式、S表示支架上安装、CR表示顶棚内、HM表示座装。

例如,4-T5ESSSW,表示4盏T5系列直管型荧光灯,每盏灯具中装设2只功率为28W的灯管,灯具的安装高度为2.5m,灯具采用线吊式安装方式。

(2)文字标记线路的文字标注含义见表5-2~表5-5。

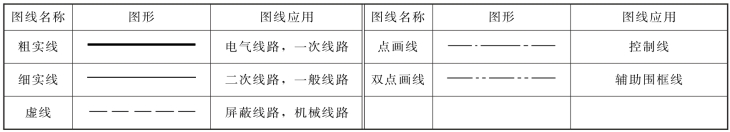

表5-2 常用电气图图线形式

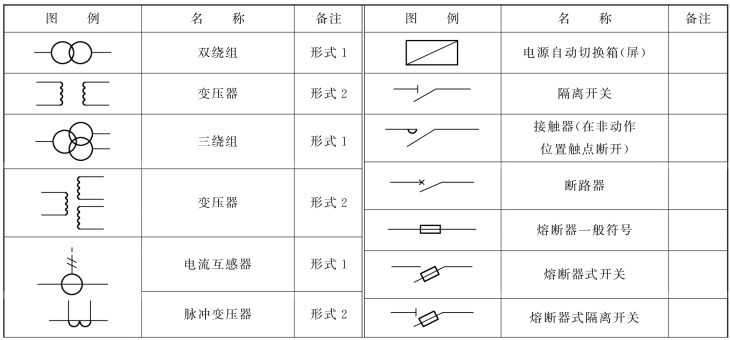

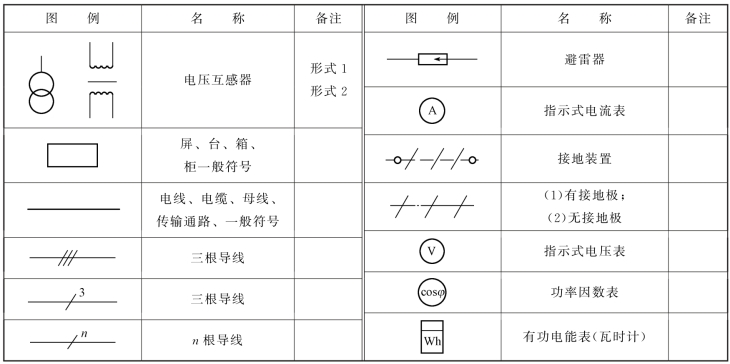

表5-3 常用电气图图例符号

续表

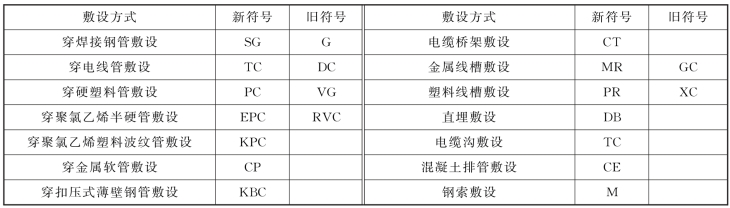

表5-4 线路敷设方式及符号

表5-5 线路敷设部位文字及符号

线路的文字标注基本格式为

式中 a——线缆编号;

   b——型号;

   c——线缆根数;

   d——线缆线芯数;

   e——线芯截面面积(mm2);

   f——PEN、N线芯数;

   g——线芯截面面积(mm2);(www.daowen.com)

   h——线路敷设安装高度(m);

   i——线路敷设方式;

   j——线路敷设部位。

上述字母无内容时,则省略该部分。

(二)电气照明施工图识读

1.电气照明系统图

电气照明系统图用来表明照明工程的供电系统、配电线路的规格,采用管径、敷设方式及部位,线路的分布情况,计算负荷和计算电流配电箱的型号及其主要设备的规格等。系统图具体可表明以下几点:

(1)供电电源种类及进户线标注:表明本照明工程是由单相供电还是由三相供电,电源的电压、频率及进户线的标注。

(2)总配电箱、分配电箱:在系统图中用虚线、点画线、细实线围成的长方形框便是配电箱的展开图。系统图中应标明配电箱的编号、型号、控制计量保护设备的型号及规格。

(3)干线、支线:从图面上可以直接表示出干线的接线方式是放射式、树干式还是混合式,以便作为施工时干线的接线依据;表示出干线、支线的导线型号、截面、穿管管径、管材、敷设部位及敷设方式,用导线标注格式来表示。

(4)相别划分:三相电源向单相用电回路分配电能时,应在单相用电各回路导线旁标明相别L1、L2等,避免施工时错接。

(5)照明供电系统的计算数据:照明供电系统的计算功率、计算电流、需要系数、功率因数等计算值,标注在系统图上明显位置。

2.电气照明平面图

电气照明平面图是按国家规定的图例和符号,画出进户点、配电线路及室内的灯具、开关、插座等电气设备的平面位置及安装要求。照明线路都采用单线画法。

通过对平面图的识读,具体可以了解以下情况:

(1)进户线的位置,总配电箱及分配电箱的平面位置。

(2)进户线、干线、支线的走向,导线的根数,支线回路的划分。

(3)用电设备的平面位置及灯具的标注。

在阅读照明平面图过程中,要逐层、逐段阅读平面图,要核实各干线与支线导线的根数、管位是否正确,线路敷设是否可行,线路和各电器安装部位与其他管道的距离是否符合施工要求。

3.电气设计说明

在系统图和平面图中未能表明而又与施工有关的问题,可在设计说明中予以补充。说明应包括下列内容:

(1)电源提供形式,电源电压等级,进户线敷设方法,保护措施等。

(2)通用照明设备安装高度、安装方式及线路敷设方法。

(3)施工时的注意事项,施工验收执行的规范。

(4)施工图中无法表达清楚的内容。

说明:对于简单工程可以将说明并入系统图或平面图中。

4.主要设备材料表

将电气照明工程中所使用的主要材料进行列表,便于材料采购,同时有利于检查验收。主要设备材料表中的内容应包含:序号、在施工图中的图形符号、对应的型号规格、数量、生产厂家和备注等。对自制的电气设备,也可在材料表中说明其规格、数量及制作要求。

(三)电气照明施工图识读实例

建筑局部照明及部分插座电气平面图如图5-18所示,从图中可以看出,照明光源除卫生间外都采用直管型荧光灯,卫生间采用防水防尘灯具。除此以外,还设置了应急照明灯,应急照明电源在停电时提供应急电源使应急灯照明。左面房间电气照明控制线路说明如下:上、下两个四联开关分别控制上面和下面四列直管型荧光灯。电源由配电箱AL2-9引出,配电箱AL2-9、AL2-10中由一路主开关和六路分开关构成。系统图如图5-19所示。

图5-18 某建筑局部照明及部分插座电气平面图

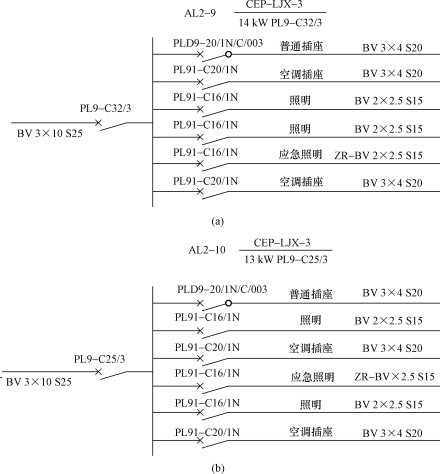

图5-19 配电箱系统图

(a)配电箱系统图(一);(b)配电箱系统图(二)

左面房间上下的照明控制开关均为四联,因此,开关的线路为5根线(火线进1出4)。其他各路控制导线根数与前面基本知识中所述判断方法一致。卫生间有一盏照明灯和一个排风扇,因此采用一个双联开关,其电源仍是与前面照明公用一路电源。各路开关所采用的开关分别有PL91-C16、PL91-C20具有短路过载保护的普通断路器,还有PLD9-20/1N/C/003带有漏电保护的断路器,保护漏电电流为30mA。各线路的敷设方式为AL2-9照明配电箱线路,分别为3根4mm2聚氯乙烯绝缘铜线穿直径20mm钢管敷设(BV3×4S20)、2根2.5mm2聚氯乙烯绝缘铜线穿直径15mm钢管敷设(BV2×2.5S15)以及2根2.5mm2阻燃型聚氯乙烯绝缘铜线穿直径15mm钢管敷设(ZR-BV2×2.5S15)。

右侧房间的控制线路与左侧相似,只是上面的开关只控制两路照明光源,为两极开关,卫生间的照明控制仍是采用两极开关控制照明灯和排风扇。
