（一）防盗与保安系统

防盗与保安系统最初应用于军事领域，后来其应用领域被逐步扩大到金融、商业、政府机关和工业企业等建筑，用于防止各种盗窃和暴力事件。目前，该系统已被广泛应用于中档住宅、高档住宅、别墅等民用建筑，形成了多层次、立体化的保安系统。

1.楼宅对讲式电控门保安系统

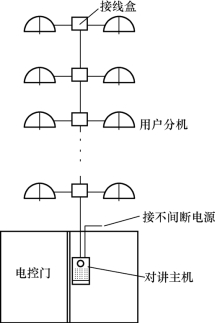

图5-15　对讲式电控门保安系统示意

如图5-15所示，对讲式电控门保安系统主要由对讲主机、用户分机、电控门及不间断电源等设备组成。对讲主机与用户分机之间采用总线制或多线制连接，通过主机面板上的按键可任意选通用户分机，进行双工对讲。电控门可通过用户分机上的开锁键开启，也可用钥匙随时开门进出；若加入闭路电视系统，则可构成较高档次的监控保安系统。

楼宅对讲式电控门保安系统主要用于住宅楼、写字楼等建筑，对于其他重要建筑的入口、金库门、档案室等处，可以安装智能化程度较高的入口控制系统，想进入室内的合法用户需持用户磁卡经磁卡识别器识别，或从密码键盘输入密码后方可入内，或通过指纹、掌纹等生物辨识系统来判别申请入内者的身份，使非法入侵者被拒之门外。采用这一系统，可以在楼宅控制中心掌握整个大楼内外所有出、入口处的人流情况，从而提高了保安效果和工作效率。

2.非法入侵报警系统

非法入侵报警系统主要由报警探测器（探头）和报警控制器等设备组成。根据工作原理的不同，可将探测器分为超声波探测器、微波探测器和红外探测器等几种类型。其中，红外报警探测器最为常用。

提示：防盗与保安系统的设计与施工必须保密，所有的线路及设备安装均隐蔽和可靠，在进行室内装修时，不得将系统内的设备和线路随意移动，以确保系统能发挥其应有的功能。

（二）广播音响系统

1.广播音响系统的分类

作为一种通信和宣传的工具，有线广播被广泛应用于各类公共建筑内。有线广播系统通常可分为下列三种类型：

（1）业务性广播系统。业务性广播系统设置于办公楼、商场、教学楼、车站、客运码头等建筑物内，以满足业务和行政管理等要求为主的语言广播系统。该系统一般较简单，在设计和设备选型上没有过高的要求。

（2）服务性广播系统。如大型公共活动场所和宾馆饭店内的广播系统，以背景音乐和对客房进行广播为主。

（3）火灾事故广播系统。对具有综合防火要求的建筑物，特别是高层建筑，应设置紧急广播系统，用于火灾时或其他紧急情况下，指挥扑救并组织引导人员疏散。该系统对运行的可靠性有很高的要求，应保证在发生紧急情况时仍然能正常工作足够长时间。

2.有线广播设备的安装

有线广播系统中的设备主要有扩音设备、扬声器以及广播线路等。

（1）扩音设备。扩音机是扩音系统的主机，其功率输出有定阻输出和定压输出两种方式。在定压输出方式中，负荷在一定范围内变化时，其输出电压能保持一定值，可使扩音系统获得较好的音质。因此，建筑物内的有线广播系统常采用定压输出方式，其输出电压一般为120V。(www.daowen.com)

（2）扬声器。扬声器可分为电动式、静电式和电磁式等若干种。其中，电动式扬声器应用最广。选择扬声器时应考虑其灵敏度、频率响应范围、指向性和功率等因素。

在办公室、生活间、客房等场所，可采用1～2W电动式纸盆扬声器，总容量可按0.05W/m2估算，在墙、柱等处明装时的安装高度为2.5m，也可嵌入吊顶内暗装。用于走廊、门厅及商场、餐厅处的背景音乐或业务广播的扬声器可采用3～5W的纸盆扬声器，安装间距为层高的2～2.5倍，当层高大于4m时，也可采用小型声柱。

注意　应结合装饰吊顶的设计与施工，将扬声器等间距地暗装在吊顶内，力求与吊顶上的其他设备（如灯具、送风口、排风口等）的布置取得协调。

（3）广播线路。室内广播线一般采用铜芯双股塑料绝缘导线（如RVB或RVS型），线径为2×0.5mm2或2×0.8mm2，导线应穿钢管沿墙、地坪或吊顶暗敷，钢管的预埋和穿线方法与强电线路相同。

系统接线是根据系统原理图，通过分线箱内的接线端子排将广播系统内的有关设备进行有序连接。图5-16所示为宾馆、饭店等建筑内常用的背景音乐广播与火灾广播系统原理图。

（三）智能建筑与综合布线系统

建筑物综合布线系统（PDS）又称为开放式布线系统，它将建筑物内部的语音交换、智能数据处理设备及其他数据通信设施相互连接起来，并采用必要的设备与建筑物外部数据网络或电话线路相连接。综合布线系统的出现，打破了数据传输和语音传输之间的界限，使不同的信号在同一条线路上传输，为综合业务数据网络（ISDN）的实施提供了传输保证。

综合布线系统一般由下列六个独立的子系统组成，如图5-17所示。

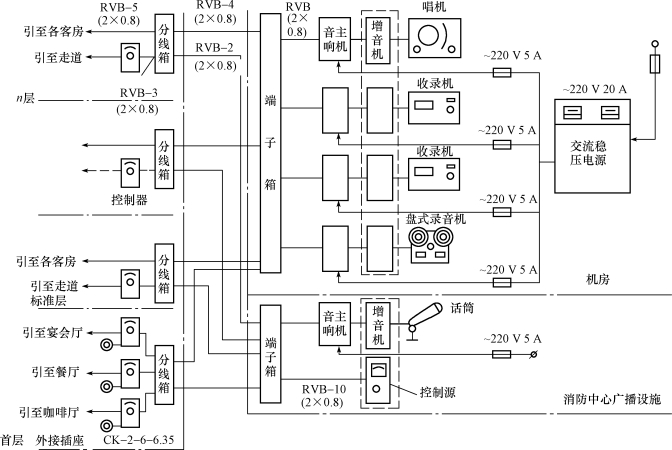

图5-16　宾馆、饭店等建筑内常用的背景音乐广播与火灾广播系统原理图

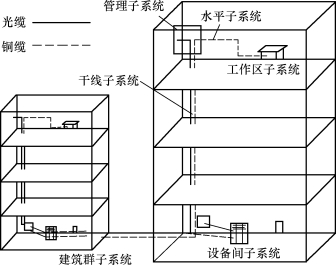

图5-17　综合布线系统示意

（1）工作区子系统。工作区子系统是指通过信息插座、跳线、适配器和其他信息连接设备，与用户使用的各种设备连接的部分。用户可使用的设备包括电话、数据终端、计算机设备以及控制器、传感器、可视设备等弱电通信设备。

（2）水平子系统。水平子系统是指从工作区子系统的信息插座出发，连接管理区子系统的通信交叉配线设备的线缆部分，其功能在于将干线子系统线路延伸到用户工作区。水平子系统一般布置在同层楼上，其一端接在信息插座上，另一端接在楼层配线间的跳线架上。

（3）管理子系统。管理子系统是结构化综合布线系统中用于实现不同功能的重要组成部分，它在不同的通信系统之间建立起可以灵活管理的“桥梁”。管理子系统中包括双绞线跳线架和跳线，在有光纤的布线系统中，还应有光纤跳线架和光纤跳线。这样，当终端设备位置或局域网的结构变化时，往往只需改变跳线方式而无须重新布线，即能满足用户的需要。

（4）干线子系统。干线子系统是指用于将管理区子系统的配线间与设备间子系统或建筑群接入子系统相连接的主干线缆部分，它采用大对数的电缆馈线或光缆，两端分别端接在设备间和管理间的跳线架上。

（5）设备间子系统。设备间子系统是由设备间内的电缆、连接跳线架及有关支撑硬件、防雷保护装置等组成的。对于结构化综合布线系统，设备间子系统与管理子系统的功能十分相似。

（6）建筑群子系统。建筑群子系统（或建筑群接入子系统）是将多个建筑物的数据通信信号连成一体的布线系统，它包括各种线缆、连接硬件、保护设备和其他将建筑物之间的线缆与建筑物内的布线系统相连接所需要的各种设备。

综合布线系统能够满足建筑物内部及建筑物之间的所有计算机、通信设备，以及楼宇自动化系统设备需求的网络系统。目前，国内已建成的综合布线系统中，绝大多数是国外的通信与网络公司的产品。这些产品共同的特点是：可将各种语音、数据、视频图像及楼宇自动化系统中的各类控制信号在同一个系统布线中传输，在室内各处设置标准的信息插座，由用户根据需要采用跳线方式选用。系统中信号的传输介质，可按传输信号的类型、容量、速率和带宽等因素，选用非屏蔽双绞线、光缆或两者的混合布线。
