在建筑物中装设火灾自动报警系统，能在火患开始但还未成灾之前发出报警，以便及时采取补救措施，这对于消除火灾或减少火灾的损失，是一种极为重要的方法和十分有效的措施。

1.火灾自动报警系统的组成与工作原理

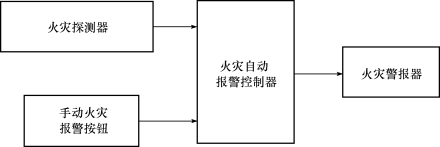

火灾自动报警系统主要由触发装置（火灾探测器和手动火灾报警按钮）、火灾自动报警控制器、火灾警报器组成。其工作原理框图如图5-12所示。

图5-12　火灾自动报警系统工作原理图

火灾自动报警及联动控制系统组成

当建筑物内任一处被保护的场所（如房间、走道、门厅、配电室）发生火灾，火灾探测器便把从现场检测到的信息（火灾初起时产生的烟、光、热）转变为电信号传送至控制器。控制器将此信号与现场正常状态信号比较后，若确认是火灾，则输出信号至火灾警报装置发出声光报警并显示火灾现场的地址。

（1）触发装置。为了提高可靠性，火灾自动报警系统设置有自动触发装置和手动触发装置。自动触发装置是指火灾探测器，手动触发装置为手动火灾报警按钮。

（2）火灾自动报警控制器。控制器一般可分为区域报警控制器和集中报警控制器。

1）区域报警控制器接收触发装置发来的信号，然后以声、光及数字形式显示出火灾发生的区域或房间的号码。区域报警控制器还设有控制各消防设备的输出电接点，可以与消防设备联动以达到报警和灭火功能。

2）集中报警控制器与区域报警控制器的原理基本相同，它能接收区域报警器发来的火灾信号，用声、光及数字形式显示火灾发生的区域或楼层。一台集中报警控制器可监控若干台区域报警控制器。

2.火灾自动报警与消防联动系统的基本形式

在实际工程应用中，主要采用区域报警系统、集中报警系统、控制中心报警系统和消防联动系统四种火灾自动报警系统。(www.daowen.com)

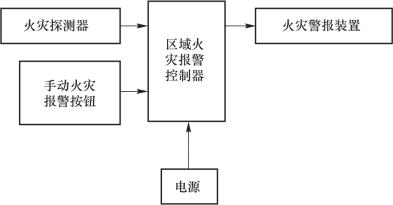

（1）区域报警系统。区域报警系统由火灾探测器、手动火灾报警按钮、区域火灾报警控制器、火灾警报装置组成，如图5-13所示。

图5-13　区域报警系统

区域报警系统适用于对建筑物内某一个局部范围或设施进行报警，如图书室、档案室、电子计算机房等。区域报警控制器应装设在有人值班的房间或场所内。

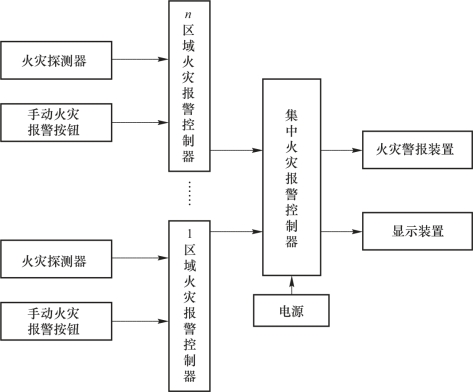

（2）集中报警系统。集中报警系统由火灾探测器、手动火灾报警按钮、区域火灾报警控制器、集中火灾报警控制器、火灾警报装置和显示装置等组成，如图5-14所示。

图5-14　集中报警系统

集中报警系统适用于保护对象规模较大的场合，或对整个建筑物进行火灾自动报警。集中报警控制器应装设在消防值班室内，使其投入运行时有专人管理和维护。

（3）控制中心报警系统。控制中心报警系统由火灾探测器、手动火灾报警按钮、区域火灾报警控制器、集中火灾报警控制器、消防控制设备、火灾警报装置、显示装置、联动控制装置、火灾事故广播、火警电话等组成。

控制中心报警系统适用于规模大、需要集中管理的大型或高层建筑物内。

（4）消防联动系统。现代建筑物除要求装设有火灾自动报警系统外，还要求有从报警到灭火的完整系统。为此应设置消防联动系统对消防水泵，送、排风机，排烟风机，防烟风机，防火卷帘，防火阀，电梯等进行控制。联动系统主要有区域-集中报警、纵向联动控制系统等多种类型。

3.消防值班室与消防控制室

（1）建筑物仅设有火灾报警系统而无消防联动控制功能时，可设消防值班室，值班室宜设在首层主要出入口附近，并可与经常有人值班的部门合并设置。

（2）设有火灾自动报警和消防联动控制设施的建筑物，应设消防控制室。消防控制室应设在首层，距离通往室外的出入口不得超过20m。
