本节仅以高压配电系统图(图4-13)和低压配电系统图(图4-14)识读为例。

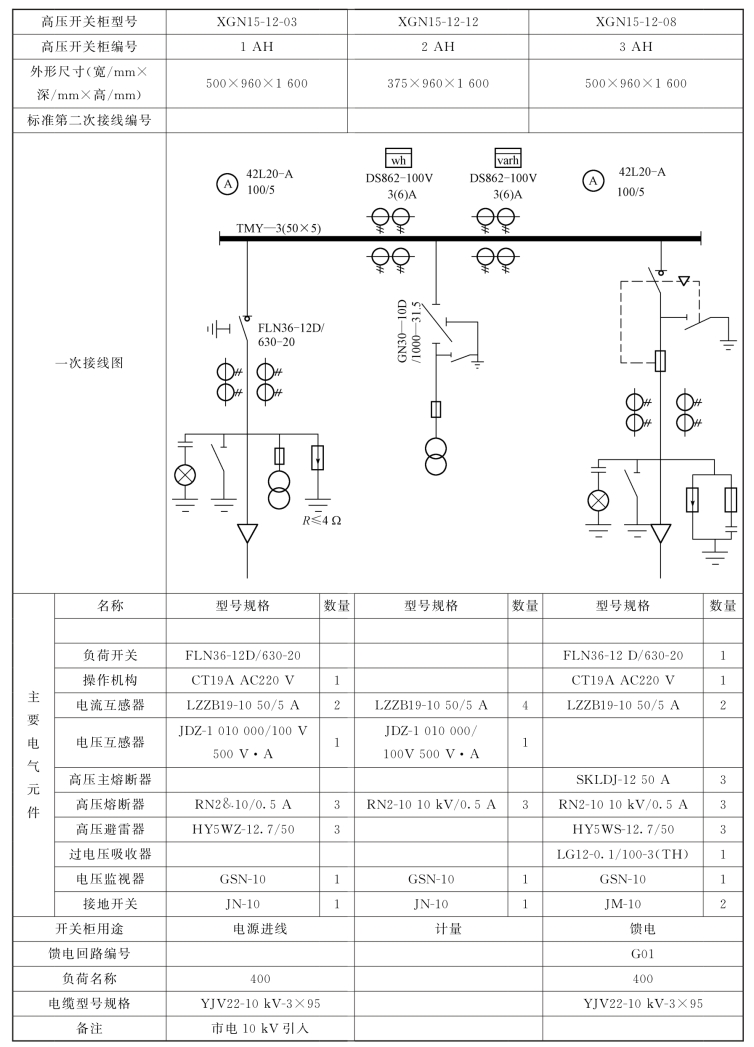

图4-13 10kV高压配电系统图

对于变配电系统图可按如下顺序识读:进线→高压配电→变压器→低压配电→低压出线→各低压用电点。

1.高压配电系统图

由图4-13可知,进入到1AH高压进线柜,电源通断采用负荷开关,型号FLN36-12D/630-20,交流操作系统。1AH柜内还有电流互感器、电压互感器、高压熔断器、避雷器各1组,设电压监视器与接地开关。2AH是计量柜,3AH是高压出线柜,三台高压柜之间采用硬铜母线电气连接。(www.daowen.com)

2.低压配电系统图

由图4-14可知,变压器采用9系列的干式变压器/△连接,额定容量为400kV·A,高压侧电压为10kV,低压侧电压为0.4kV。副边绕组中性点接地,并引出PE线。降压后,用高强度封闭母线槽CFW-2A-1000/4-IP40将低压电引至低压进线柜1AA。

低压配电系统接地形式采用TN-S系统。工作零线(N)和接地保护线(PE)从变所低压开关柜开始分开,不再相连。低压进线柜1AA,接收从变压器低压侧传来的电能,内设HSW1智能型万能式低压断路器(壳架等级额定电流为2000A,整定电流为630A)、电流互感器(LMZJ-0.5800/5A)、电流表电压表

电源经断路器控制后传到低压计量柜2AA,2AA内设电流互感器、电流表、电压表、功率因数表、有功电度表。

计量后的电能用硬铜母线传到3AA。3AA是电容器柜,本系统采用低压集中自动补偿方式,使补偿后的功率因数大于0.9(荧光灯就地补偿,补偿后的功率因数大于0.9)。

4AA、5AA是低压出线柜,以放射式配电方式将电能送至住宅配电箱(或称电度表箱)AW,回路编号分别是N101~N106。由5AA出来后,再传入6AA。
