变配电所是用来安装和布置高压开关柜、变压器和低压配电柜的专用房间，担负着从电力系统受电，经变压器变压，然后向负载配电的任务。变配电所一般由高压开关室、变压器室和低压配电室三部分组成。在民用建筑中，高压进线一般为6～10kV。故民用建筑的变配电所属于6～10kV的变配电所。

（一）变配电所的主要形式与布置

1.变配电所的形式

根据本身结构及相互位置的不同，变配电所可分为不同的形式。

（1）建筑物内变配电所。它位于建筑物内部，可深入负荷中心，减少配电导线、电缆，但防火要求高。高层建筑的变配电所一般位于地下室，不宜设在地下室的最底层。

（2）建筑物外附式变配电所。它附设在建筑物外，不占用建筑的面积，但建筑处理较复杂。

（3）独立式变配电站。它独立于建筑物之外，一般向分散的建筑供电及用于有爆炸和火灾危险的场所。独立变配电所最好设置成单层。当采用双层布置时，变电室应设在底层，设于二层的配电装置应有调运设备的吊装孔或平台。各室之间及各室内均应合理布置，布置应紧凑、合理，便于设备的操作、巡视、管理、维护、检修和试验，并应考虑增容的可能性。

（4）箱式变配电所。箱式变配电所又称组合式变配电所，是由厂家将高压设备、变压器和低压设备按一定的接线方案成套制造，并整体设置在一起。它的优点是占地面积较小，可以深入负荷中心，安装速度快，省去了土建和设备的安装。

2.变配电所的设置

变配电所位置的选择，应根据下列要求综合考虑确定：

（1）接近负荷中心；

（2）接近电源侧；

（3）进出线方便；

（4）运输设备方便；

（5）不应设在有剧烈振动或高温的场所；

（6）不宜设在多尘、雾或有腐蚀性气体的场所；当无法远离时，不应设在污染源盛行风向的下风侧；

（7）不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；

（8）不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方；当与有爆炸或火灾危险环境的建筑物相毗连时，应符合现行国家关于爆炸和火灾危险环境电力装置设计规范的规定。

当建筑物的高度超过100m时，也可在高层区的避难层或技术层内设置变配电所。一般情况下，低压供电半径不宜超过250m。

（二）高压开关室

高压开关室的结构形式，主要取决于高压开关柜的形式、尺寸和数量，同时要求充分考虑运行维护的安全和方便，留有足够的操作维护通道，但占地面积不宜过大，建筑费用不宜过高。高压开关室的耐火等级不应低于二级。

手车式高压开关柜的平面布置如图4-10所示，高压开关室在设置时对相关专业的主要要求如下：

（1）门应为向外开的防火门，应能满足设备搬运和人员出入要求。

（2）条件具备时宜设固定的自然采光窗，窗外应加钢丝网或采用夹丝玻璃，防止雨、雪和小动物进入，窗台距离室外地坪宜不小于1.8m。

（3）需要设置可开启的采光窗时，应采用百叶窗内加钢丝网（网孔不大10mm×10mm），防止雨、雪和小动物进入。

（4）一般为水泥地面，应采用高强度等级水泥抹平压光。

（5）在寒冷地区，当室内温度影响电气设备和元件正常运行时，应有供暖措施。

（6）平面设计时，宜留有适当数量的开关柜的备用位置。(www.daowen.com)

（7）高压开关柜底应做电缆沟，尺寸根据开关柜尺寸确定。

（三）变压器室

供电系统中采用的三相电力变压器，主要有油浸式电力变压器和干式电力变压器。目前，在民用建筑的变电所中广泛采用SC干式电力变压器，与油浸式电力变压器相比，具有体积小、质轻、防潮、安装容易和运输方便等优点。

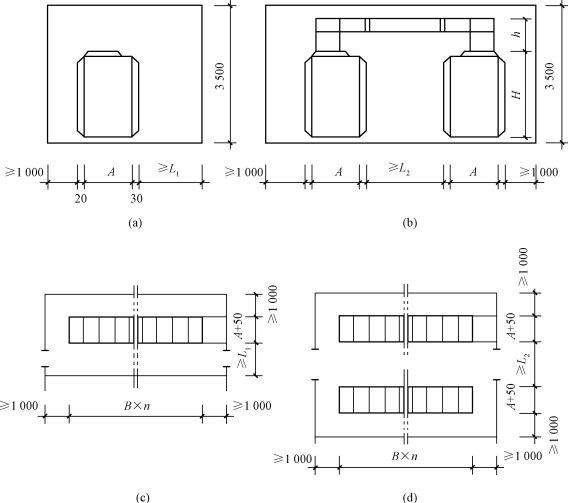

图4-10　手车式高压开关柜的布置

（a）单列；（b）双列；（c）、（d）平面布置n—列开关的台数

图4-11　变压器安装、维修与周围环境最小距离

变压器室的平面布置如图4-11所示，变压器室在设置时对相关专业的主要要求如下：

（1）变压器室的大门一般按变压器外形尺寸加0.5m。当一扇门的宽度为1.5m及以上，应在大门上开一小门，小门宽为0.8m，高为1.8m。

（2）屋面应有隔热层及良好的防水、排水设施，一般不设女儿墙。

（3）一般不设采光窗。

（4）进风窗和出风窗一般采用百叶窗，需采取措施防止雨、雪和小动物进入室内。

（5）地坪一般为水泥压光。

（6）干式变压器的金属网状遮挡高度不低于1.7m。

（四）低压配电室

低压配电室主要用来放置低压配电柜，向用户（负载）输送、分配电能。低压配电室的布置应根据低压配电柜的形式、尺寸和数量确定。低压配电柜可单列布置或双列布置。低压配电室布置尺寸如图4-12所示。

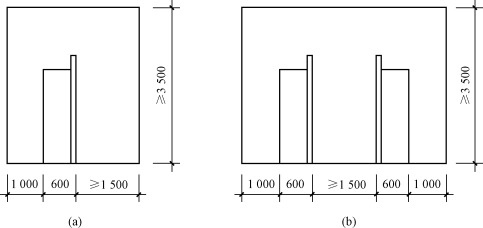

图4-12　低压配电室布置参考尺寸

（a）单列布置；（b）双列布置

低压配电室对有关专业的要求如下：

（1）低压配电室的高度应与变压器室综合考虑，以便变压器低压出线。

（2）低压配电柜下应设电缆沟，沟内应水泥抹光并采取防水、排水措施，沟盖板宜采用花纹钢盖板。

（3）地坪应用高强度水泥抹平压光，内墙面应抹灰并刷白。

（4）一般靠自然通风。

（5）可设置能开启的自然采光窗，并应设置纱窗。

（6）当兼作控制室或值班室时，在供暖地区应供暖。
