从图3-44和图3-45可知，本空调工程采用两台风冷式冷水机组并联运行，安装在室外的一个平台上，冷水管L1为供水管，L2为回水管。进入每台冷水机组的供回水管道为DN70，系统供回水主管为DN125，在供回水管之间装有一个压差控制器，以便调节供回水的压力差。供回水主管进入地下室后沿梁底敷设，敷设至男更衣卫生间处分出一条支管供应地下室空调末端设备，主管继续向前走至球车坡道处向上引向一层。

由图3-45可以看出，从主管引出的供应地下室末端设备的支管管径为DN70，管道沿梁底敷设，安装高度为2.75m。由于冷冻水在楼层中采用同程式，故供、回水干管中的水流方向相同（顺流），经过每一环路的管路总长度相等，供水管道管径沿水流方向逐渐变小，而回水管沿水流方向逐渐变大。新风机的供回水管管径均为DN40，凝结水管为DN25，风机盘管的供回水管及凝结水管管径为DN20。每台新风机冷冻水供、回水管道上各装DN40的橡胶接头和截止阀一个。每台风机盘管的冷冻水供水管上各装DN20的波纹管接头和截止阀一个，回水管上装有波纹管接头和电动二通阀和截止阀各一个。房间内设温控器和三速开关，以便调节室温。

图3-46所示的空调通风系统平面图，采用的是新风机加风机盘管的空气处理方式。新风通过新风口从室外引入，在新风机内降温处理后通过新风管送入空调房间，进入每个房间的新风支管上安装有一钢制蝶阀，以便调整新风的分配。风机盘管将室内空气处理后通过送风管以及风管上的方形散流器送入房间内，回风从风机盘管的回风箱进入。卫生间内的废气通过排风扇直接排至室外。另外，在风管上还装有消声静压箱和防火阀等。消声静压箱用于消除噪声，防火阀用于发生火灾时切断新风，起隔烟阻火作用。

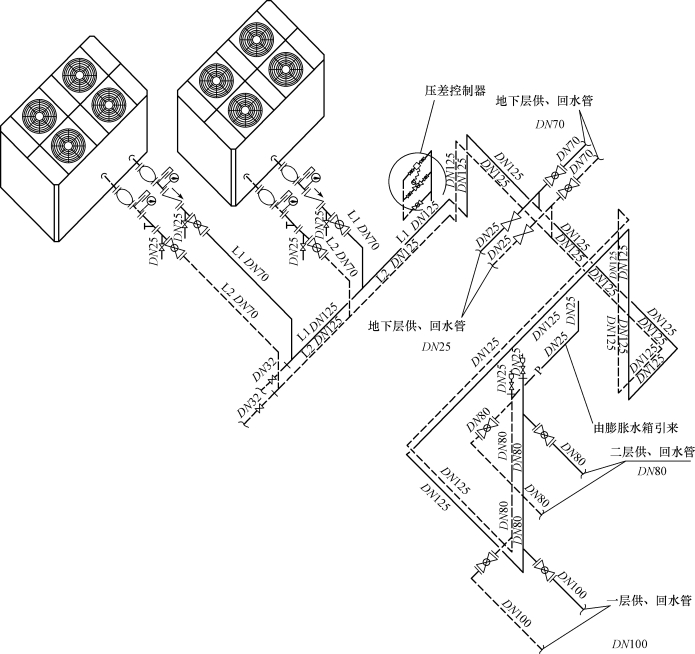

图3-44　某空调水系统图(www.daowen.com)

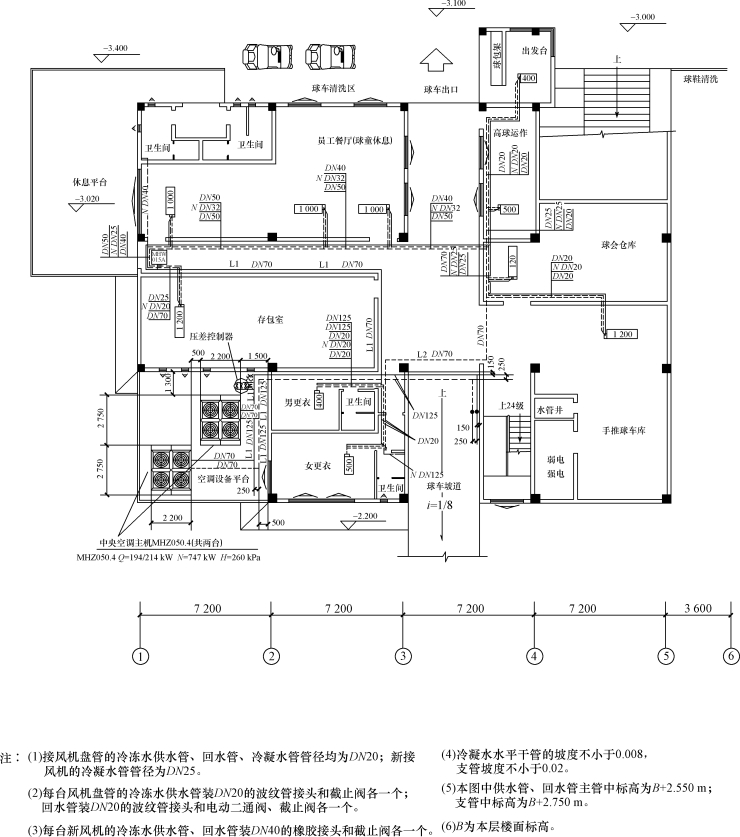

图3-45　某空调水系统平面图

图3-46　某空调通风系统平面图
