通风空调工程施工图是设计意图的体现,是进行安装工程施工的依据,也是编制施工图预算的重要依据。

通风空调工程施工图由基本图、详图及文字说明等组成。基本图包括系统原理图平面图立面图、剖面图及系统轴测图。详图包括部件的加工制作和安装的节点图、大样图及标准图,如采用国家标准图、省(市)或设计部门标准图及参照其他工程的标准图,在图纸目录中应附有说明,以便查阅。文字说明包括有关的设计参数和施工方法及施工的质量要求。

暖通空调制图标准

在编制施工图预算时,不但要熟悉施工图样,而且要阅读施工技术说明和设备材料表,因为许多工程内容在图上不易标示,而是在说明中加以交代的。

1.设计说明

设计说明中应包括以下内容:

(1)工程性质、规模、服务对象及系统工作原理。

(2)通风空调系统的工作方式,系列划分和组成,系统总送风量、排风量和各风口的送风量、排风量。

(3)通风空调系统的设计参数。如室外气象参数、室内温湿度、室内含尘浓度、换气次数以及空气状态参数等。

(4)施工质量要求和特殊的施工方法。

(5)保温、油漆等的施工要求。

2.系统原理方框图

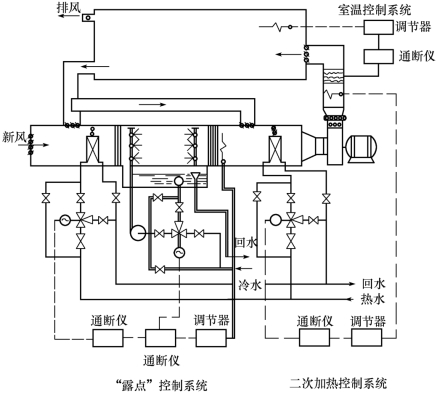

系统原理方框图是综合性的示意图如图3-40所示。它将空气处理设备、通风管路、冷热源管路、自动调节及检测系统联结成一个整体,构成一个整体的通风空调系统。它表达了系统的工作原理及各环节的有机联系。这种图样一般在通风空调工程中不绘制,只是在比较复杂的通风空调工程中才绘制。

图3-40 空调系统原理图

(www.daowen.com)

图3-41 空调系统平面图

3.系统平面图

在通风空调系统中,平面图上表明风管、部件及设备在建筑物内的平面坐标位置(图3-41),包括:

(1)风管、送风口、回(排)风口、风量调节阀、测孔等部件和设备的平面位置、与建筑物墙面的距离及各部位尺寸。

(2)送风口、回(排)风口的空气流动方向。

(3)通风空调设备的外形轮廓、规格型号及平面坐标位置。

4.系统剖面图

剖面图上标明通风管路及设备在建筑物中的垂直位置、相互之间的关系、标高及尺寸。

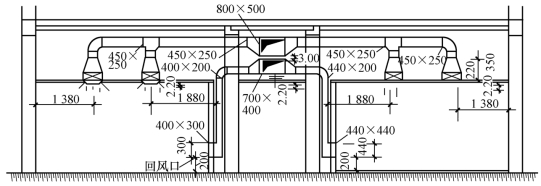

在剖面图上可以看出风机、风管及部件、风帽的安装高度,如图3-42所示。

图3-42 空调系统剖面图

5.系统轴测图

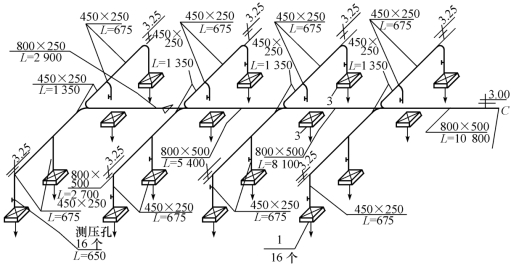

系统轴测图又叫作透视图。通风空调系统管路纵横交错,在平面图和剖面图上难以表达管线的空间走向,采用轴测投影绘制出管路系统单线条的立体图,可以完整而形象地将风管、部件及附属设备之间相对位置的空间关系表示出来。系统轴测图上还注明风管、部件及附属设备的标高,各段风管的断面尺寸,送风口、回(排)风口的形式和风量值等。图3-43所示为空调系统轴测图。

6.详图

详图又称大样图,包括制作加工详图和安装详图。如果是国家通用标准图,则只标明图号,不再将图画出,需用时直接查标准图即可。如果没有标准图,就必须画出大样图,以便加工、制作和安装。通风空调详图表明风管、部件及设备制作和安装的具体形式、方法和详细构造及加工尺寸。对于一般性的通风空调工程,通常都使用国家标准图册,只是对于一些有特殊要求的工程,则由设计部门根据工程的特殊情况设计施工详图。

图3-43 空调系统轴测图
