1.喷水室

喷水室是空调系统中夏季对空气冷却除湿、冬季加湿的设备。它是通过水直接与被处理的空气接触来进行热湿交换,在喷水室中喷入不同温度的水,可以实现空气的加热、冷却、加湿和减湿等过程。用喷水室处理空气的主要优点是能够实现多种空气处理过程,冬季、夏季工况可以共用一套空气处理设备,具有一定的净化空气的能力,金属耗量小,容易加工制作;其缺点是对水质条件要求高,占地面积大,水系统复杂和耗电较多。在空调房间的温、湿度要求较高的场合,如纺织厂等工艺性空调系统中,得到了广泛的应用。

2.表面式换热器

采用表面式换热器处理空气时,对空气进行热湿交换的工作介质不直接和空气接触,而是通过换热器的金属表面与空气进行热湿交换。在表面式加热器中通入热水或蒸汽,可以实现空气的等湿加热过程,通入冷水或制冷剂,可以实现空气等湿冷却和减湿冷却过程。

3.电加热器

电加热器是让电流通过电阻丝发热来加热空气的设备。其具有结构紧凑、加热均匀、热量稳定、控制方便等优点。但由于电费较高,通常只在加热量较小的空调机组中采用。在恒温精度较高的空调系统里,常安装在空调房间的送风支管上,作为控制房间温度的调节加热器。

电加热器分为裸线式和管式两种。裸线式电加热器的构造如图3-36所示。它具有结构简单、热惰性小、加热迅速等优点。但由于电阻丝容易烧断,安全性差,使用时必须有可靠的接地装置。为方便检修,常做成抽屉式的。

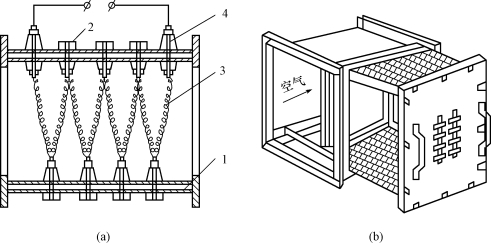

图3-36 裸线式电加热器

(a)裸线式电加热器;(b)抽屉式电加热器
1—接线端子;2—瓷绝缘子;3—电阻丝;4—紧固装置

管式电加热器的构造如图3-37所示。它是把电阻丝装在特制的金属套管内,套管中填充有导热性好但不导电的材料,这种电加热器的优点是加热均匀、热量稳定、经久耐用、使用安全性好,但它的热惰性大,构造也比较复杂。

(www.daowen.com)

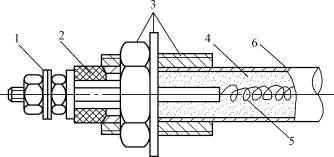

图3-37 管式电加热器

1—钢板;2—隔热层;3—金属套管;4—瓷绝缘子;5—绝缘材料;6—电阻丝

4.加湿器

加湿器是用于对空气进行加湿处理的设备,常用的有干式蒸汽加湿器和电加湿器两种类型。

(1)干式蒸汽加湿器。干式蒸汽加湿器是在喷管外围加设了蒸汽保温外套,更完善的蒸汽加湿器还设置了加湿器套筒,用于干燥蒸汽。干式蒸汽加湿器的构造如图3-38所示。蒸汽由热源首先进入喷管外套,喷管的外壁因此受热保温;然后蒸汽由导流板进入加湿器套筒内,沿途产生的凝结水经疏水器排出;剩余的干燥蒸汽依次进入导流箱、导流管、内筒体和加湿器喷管中,由于喷管外壁具有较高的温度,管内不会产生凝结水,避免了普通蒸汽喷管加湿器存在的弊端,改善了加湿效果。

(2)电加湿器。电加湿器是利用电能产生蒸汽,并将蒸汽直接送入空气中与之混合。根据工作原理的不同,电加湿器分为电极式和电热式两种类型。电极式加湿器的构造如图3-39所示。它是将三根金属棒作为电极直接插入水容器中,接通电源后,以水作为电阻容器中的水被加热变为蒸汽,从蒸汽出口流出通到需加湿的空气中去。电极式加湿器结构紧凑,产生的蒸汽量可以用水位高度来控制,但是耗电量大,电极上易积水垢和易腐蚀,多用于小型空调系统中。电热式加湿器是将管状电热元件置于水容器中而制成的,元件通电加热,水受热蒸发产生蒸汽,蒸发损失掉的水量由浮球阀自动控制补水。

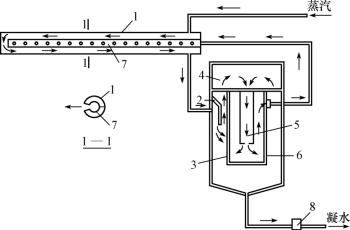

图3-38 干式蒸汽加湿器的构造

1—喷管外套;2—导流板;3—加湿器套筒;4—导流箱;5—导流管;6—加湿器内筒体;7—加湿器喷管;8—疏水器

图3-39 电极式加湿器的构造

1—进水管;2—电极;3—保温层;4—外壳;5—接线柱;6—溢水管;7—橡皮短管;8—溢水嘴;9—蒸汽出口
