防火、防排烟设备及部件主要有以下几种。

1.防火阀

防火阀是防火阀、防火调节阀、防烟防火阀及防火风口的总称。防火阀与防火调节阀的区别在于叶片的开度能否调节。

（1）防火阀的控制方式。防火阀的控制方式主要有热敏元件、感烟感温器及复合控制等。

1）热敏元件控制。常用热敏元件有易熔环、热敏电阻、热电偶和双金属片等。

采用易熔环：火灾时，易熔环熔断脱落，阀门在弹簧力或自重力作用下关闭。

采用热敏电阻、热电偶、双金属片：通过传感器及电子装置驱动微型电动机工作将阀门关闭。

井内、风管内有电加热器时，风机应与电加热器联锁。

若空气中含有易燃、易爆物质，通风设备应采用防爆型设备。

2）感烟感温器控制。通过感烟感温控制设备的输出信号，控制执行机构的电磁铁、电动机动作或控制气动执行机构，实现阀门在弹簧力作用下的关闭或电动机转动使阀门关闭。

3）复合控制。前两种控制方式的组合，设备中既有热敏元件，又有感烟感温器。

（2）防火阀阀门关闭的驱动方式。防火阀阀门关闭的驱动方式有重力式、弹簧力驱动式（或称电磁式）、电机驱动式及气动驱动式四种。

（3）常用防火阀。

1）重力式防火阀。重力式防火阀分为矩形和圆形两种。其构造如图3-23～图3-25所示。防火阀平时处于常开状态。阀门的阀板式叶片由易熔片将其悬吊成水平或水平偏下5°状态。当火灾发生且空气温度高于70℃时，易熔片熔断，阀板或叶片靠重力自行下落，带动自锁簧片动作，使阀门关闭自锁。

当需要重新开启阀门时，旋松自锁簧片前的螺栓，手握操作杆，摇起阀板或叶片，接上易熔片，摆正自锁簧片，旋紧螺栓后防火阀恢复正常工作状态。

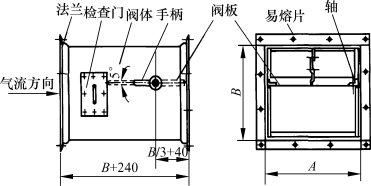

图3-23　重力式矩形单板防火阀

图3-24　重力式矩形多叶防火阀

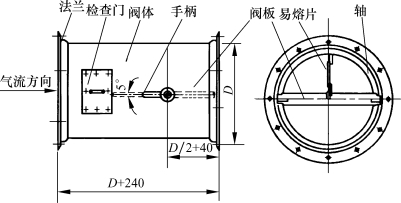

图3-25　重力式圆形单板防火阀

2）弹簧式防火阀。弹簧式防火阀分为矩形和圆形两种。其构造如图3-26和图3-27所示。

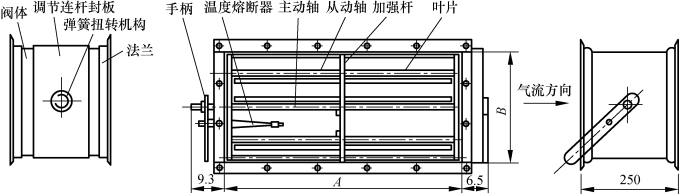

图3-26　弹簧式矩形防火阀

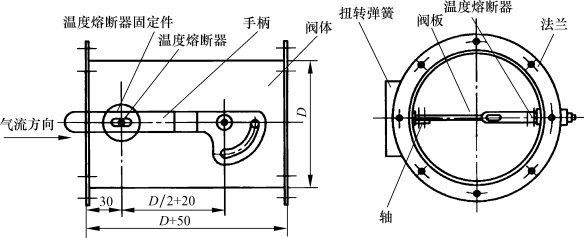

图3-27　弹簧式圆形防火阀(www.daowen.com)

防火阀平时为常开状态。当火灾发生且空气温度高于70℃时，易熔片熔断，温度熔断器内的压缩弹簧释放，内芯弹出，手柄脱开，轴后端的扭转弹簧释放，阀门关闭。温度熔断器的构造如图3-28所示。

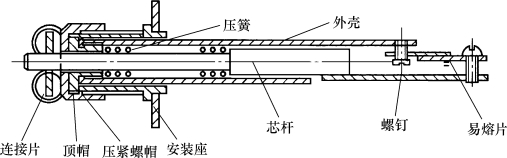

图3-28　温度熔断器构造

当需要重新开启阀门时，装好易熔片和温度熔断器，摇起叶片或阀板并固定在温度熔断器内芯上，防火阀便恢复正常工作状态。

3）弹簧式防火调节阀。弹簧式防火调节阀分为矩形和圆形两种。其构造如图3-29和图3-30所示。平时常可作为调节风量用的防火调节阀，当发生火灾且空气温度高于70℃时，易熔片熔断，致使熔断器销钉打下离合器垫板，离合器脱开，轴两端的扭转弹簧释放，阀门的叶片关闭。

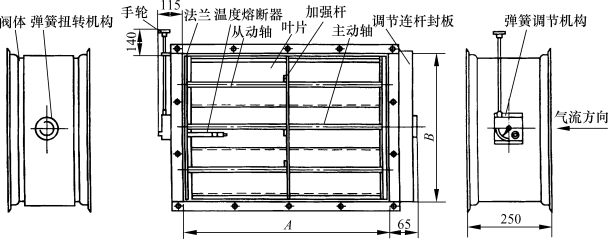

图3-29　弹簧式矩形防火调节阀

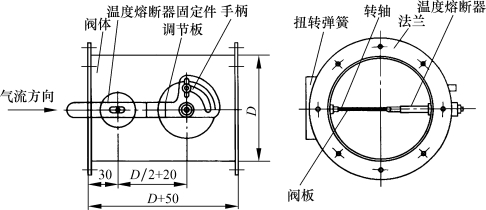

图3-30　弹簧式圆形防火调节阀

当需要重新开启防火调节阀时，应旋转调节手柄，如发出“咯咯”声音时，调节机构和离合器已合拢。此时调节指示与复位指示同步转动，再装好温度熔断器，防火调节阀可恢复正常工作状态。

4）防烟防火调节阀。防烟防火调节阀分为矩形和圆形两种。可应用于有防烟防火要求的空调、通风系统，其构造与防火调节阀基本相同，复位方式和风量调整方法与防火调节阀相同。区别在于除温度熔断器可使阀门瞬时严密关闭外，烟感电信号控制的电磁机构也可使阀门瞬时严密关闭，并同时输出连锁电信号。防烟防火调节阀的构造如图3-31所示。

5）防火风口。防火风口应用于有防火要求的通风、空调系统的送风口、回风口及排风口处。防火风口由铝合金的风口与防火阀组合而成，风口可调节气流方向，防火阀可在0°～90°范围内调节通过风口的风量。发生火灾时阀门上的易熔片或易熔环受热而熔化，使阀门动作而关闭。

2.常用的排烟阀

（1）排烟阀。排烟阀安装在排烟系统的风管上，平时阀的叶片关闭，火灾时烟感探头发出火警信号，使控制中心将排烟阀电磁铁的电源接通，叶片迅速打开，或人工手动迅速将叶片打开进行排烟。排烟阀的构造与排烟防火阀相同，其区别是排烟阀无温度传感器。

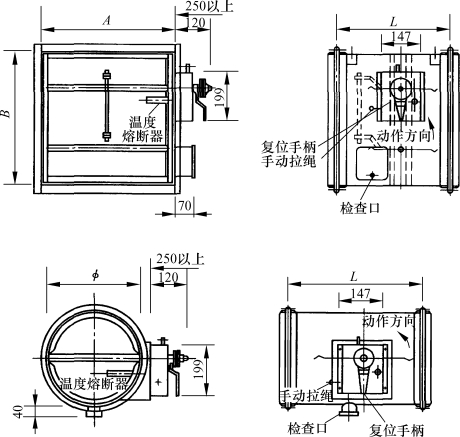

图3-31　防烟防火调节阀

（2）排烟防火阀。排烟防火阀安装的部位及叶片状态与排烟阀相同，其区别是它具有防火功能，当烟气温度达到280℃时，可通过温度传感器或手动将叶片关闭。

（3）远控排烟阀。远控排烟阀安装在排烟系统的风管上或排烟口处，平时关闭。火灾时烟感器发出火警信号，控制中心向远程控制器的电磁铁通电，使排烟阀开启，或手动将阀门开启和复位。

（4）远控排烟防火阀。远控排烟防火阀的动作原理与远控排烟阀相同，区别在于它带温度传感器，具有防火功能，可手动将阀门开启或复位。

（5）板式排烟口。板式排烟口安装在走道的顶板上或墙上和防烟室前，也可直接安装在排烟风管的末端，其动作方式与一般排烟阀相同。

（6）多叶排烟口。多叶排烟口是排烟阀和排风口的组合体，一般安装在走道或防烟室前、无窗房间的排烟系统上，排风口安装在防烟前室内的侧墙上，其动作方式与一般排烟阀相同。

（7）远控多叶排烟口和远控多叶防火排烟口。远控多叶排烟口和远控多叶防火排烟口的外形相同，区别为远控多叶排烟口无280℃温度传感器，其动作方式与远控排烟阀和远控排烟防火阀相同，安装的位置与多叶排烟口相同。

（8）电动排烟防火阀。电动排烟防火阀在阀门开启后可输出信号，当排烟管道空气温度达到280℃时，阀门自动关闭，同时发出关闭信号。阀门可手动复位，也可通电复位。

3.防排烟通风机

防排烟通风机可采用通用风机，也可采用防火排烟专用风机。常用的防火排烟专用风机有HTF系列、ZWF系列、W-X型等类型。烟温较低时可长时间运转，烟温较高时可连续运转一定时间，通常有两档以上的转速。
