对于自然通风，其设备装置比较简单，只需用进风窗、排风窗以及附属的开关装置。而机械通风系统则由较多的部件和设备组成。机械送风系统由室外进风装置、空气处理设备、风道、风机以及室内送风口等组成；机械排风系统由有害物收集和净化设备、排风道、风机、排风口及风帽等组成。在机械通风系统中还应设置必要的调节通风量和启闭系统运行的各种控制部件，即各种阀门。

1.风道

风道是通风系统中用于输送空气的管道。风道通常采用薄钢板制作，也可采用塑料、砖、混凝土等其他材料制作。

风道的断面有圆形、矩形等形状，如图3-6所示。圆形风道的强度大，在同样的流通断面面积下，比矩形风道节省管道材料、阻力小。但是，圆形风道不易与建筑配合，一般适用于风道直径较小的场合。对于大断面的风道，通常采用矩形风道，矩形风道容易与建筑配合布置，也便于加工制作。但矩形风道流通断面的宽高比宜控制在3∶1以下，以便尽量减少风道的流动阻力和材料消耗。

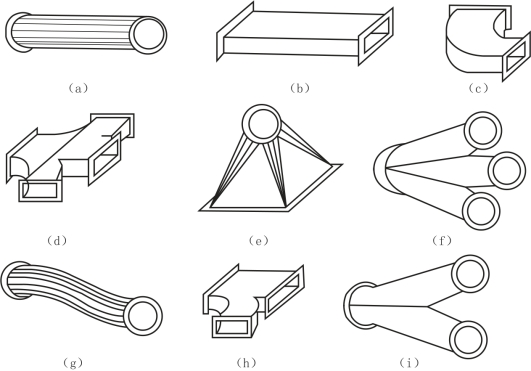

图3-6　风道的断面形状

（a）圆形直管；（b）矩形直管；（c）矩形弯头；（d）矩形四通；（e）天圆地方；（f）圆形四通；（g）圆形来回弯；（h）矩形三通；（i）圆形三通

2.室内送、回风口

室内送风口用于将管道输送来的空气以适当的速度、数量和角度均匀送到工作地点的风道末端装置。室内排风口用于将一定数量的污染空气，以一定的速度排出。送、回风口应满足以下要求：回风口风量能调节；阻力小；风口尺寸尽可能小。民用建筑和公共建筑中的送、回风口形式应与建筑结构的外观相配合。

（1）室内送风口。室内常用送风口形式有插板式送风口、百叶式、散流器、孔板送风等。图3-7所示为两种最简单的送风口，孔口直接开设在风管上，用于侧向或下向送风。图3-7（a）所示为风管侧送风口，除风口本身外，没有任何调节装置；图3-7（b）所示为插板式送风口，这种风口虽然可以调节风量，但不能控制气流方向。

百叶式送风口是一种性能较好的常用室内送风口，可以在风道上、风道末端或墙上安装。如图3-8所示，对于布置在墙内或暗装的风道可采用，安装在风道的末端或墙壁上，百叶式送风口有单、双层和活动式、固定式，其中，双层百叶式风口可以调节控制气流速度、气流角度。

图3-7　两种最简单的送风口

（a）风管侧送风口；（b）插板式送风口

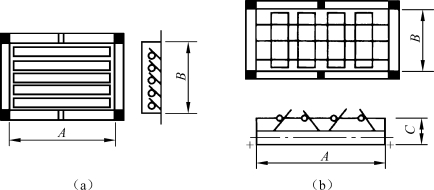

图3-8　百叶式送风口

（a）单层百叶式送风口；（b）双层百叶式送风口

散流器是一种由上向下送风的送风口，通常都安装在送风管道的端部明装或暗装于顶棚上，散热器常见的形式有盘式和流线式，如图3-9所示。

孔板送风是将空气通过开有若干圆形或条缝小的孔板送入室内，如图3-10所示。

图3-9　散流器

（a）盘式；（b）流线式

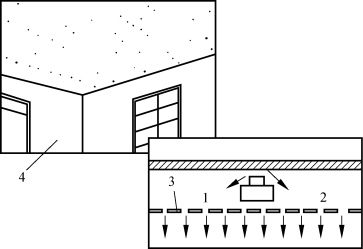

图3-10　孔板送风口

1—风管；2—静压室；3—孔板；4—空调机房

（2）室内回风口。室内回风口的作用是将室内污浊空气排入风道中的装置，回风口的种类较少，一般安装在风道或墙壁上的矩形风口或安装成地面散点式和格栅式，如图3-11所示。

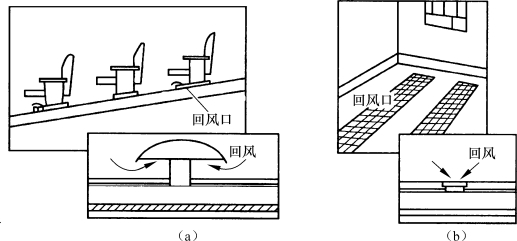

图3-11　室内回风口

（a）散点式回风口；（b）格栅式回风口

3.室外进、排风口

（1）室外进风口。室外进风口是通风和空调系统采集新鲜空气的入口。机械送风系统和管道式自然通风系统的室外进风装置，应设在空气新鲜、灰尘少、远离室外排气口的地方。它主要用于采集室外新鲜空气供室内送风系统使用，根据设置位置不同，可分为设于外围护结构墙上的窗口型和独立设置的进气塔型，如图3-12所示。

进风口高度一般应高出地面2.5m，设于屋顶的进风口应高出屋面1.0m，进风口应设在主导风向上风侧。进风口上一般还应设有百叶窗，以防止雨、雪、杂物（树枝、纸片等）被吸入，百叶窗里设有保温阀，以用于冬季关闭进气口。进风口的尺寸由通过百叶窗的风速来确定，百叶窗风速为2.0～5.0m/s。

（2）室外排风装置。室外排风装置主要用于将排风系统收集到的污浊空气排至室外，通常设计成塔式，并安装于屋面，如图3-13所示。(www.daowen.com)

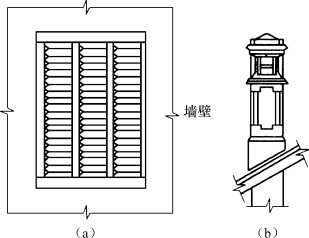

图3-12　室外进风装置

（a）窗口型；（b）进气塔型

图3-13　设在屋顶上的排风装置

图3-14　设在外墙上的排风口

为避免排出的污浊空气污染周围空气环境，排风装置应高出屋面1m以上。如果进、排风口都设在屋面时，其水平距离应大于10m。特殊情况下，如果排风污染程度较轻时，则水平距离可以小些，此时排气口应高于进气口2.5m以上。图3-14所示为设在外墙上的排风口示意图。

4.通风机

通风机是为通风系统中的空气流动提供动力的机械设备。在排风系统中，为了防止有害物质对通风机的腐蚀和磨损，通常把风机布置于空气处理设备的后面。通风机可分为离心式通风机和轴流式通风机两种类型。

（1）离心式通风机。离心式通风机主要由叶轮、机壳、机轴、吸气口、排气口等部件组成，其构造如图3-15所示。

离心式通风机的工作原理：当装在机轴上的叶轮在电动机的带动下作旋转运动时，叶片间的空气在随叶轮旋转所获得的离心力的作用下，从叶轮中心高速抛出，压入螺旋形的机壳中，随着机壳流通断面的逐渐增加，气流的动压减小，静压增大，以较高的压力从排气口流出。当叶片间的空气在离心力的作用下从叶轮中心高速抛出后，叶轮中心形成负压，把通风机外的空气吸入叶轮，形成连续的空气流动。

（2）轴流式通风机。轴流式通风机的构造如图3-16所示，叶轮安装在圆筒形的外壳内，当叶轮在电动机的带动下作旋转运动时，空气从吸风口进入，轴向流过叶轮受到叶片的推力，静压升高后从排气口流出。

图3-15　离心式通风机

1—机壳；2—叶轮；3—机轴；4—导流器；5—排气口

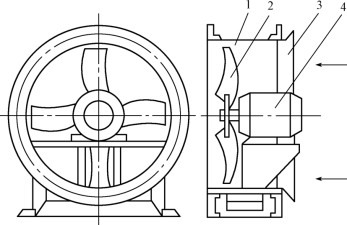

图3-16　轴流式通风机

1—机壳；2—叶轮；3—吸入口；4—电动机

离心式通风机的全压大、风量小，对于管路阻力较大的通风系统，应采用离心式通风机提供动力。轴流式通风机的全压小、风量大，一般用于不需要设置管道或管路阻力较小的场合。

5.除尘器

除尘器是除尘系统的重要设备，通过除尘器可将排风系统中的粉尘捕集，使排风系统中粉尘的浓度降低到排放标准允许值以下，保护大气环境。

除尘器的种类很多，下面介绍两种常用的除尘设备。

（1）重力沉降室。重力沉降室是一种粗净化的除尘设备，其构造如图3-17所示。当含尘气流从管道中以一定的速度进入重力沉降室时，由于流通断面突然扩大，使气流速度降低，重物下沉，所以，粉尘边前进、边下落，最后落到沉降室底部被捕集。

此种除尘器是靠重力除尘的，因此，只适合捕集粒径大的粉尘。为达到较好的除尘效果，要求重力沉降室具有较大的尺寸。但因其结构简单、制作方便、流动阻力小等优点，目前多用于双级除尘的第一级除尘。

（2）旋风除尘器。旋风除尘器的构造如图3-18所示。当含尘气流以一定速度沿切线方向进入除尘器后，在内外筒之间的环形通道内作由上向下的旋转运动（形成外涡旋），最后经排出管排出。含尘气流在除尘器内运动时，尘粒受离心力的作用被甩到外筒壁，受重力的作用和向下运动的气流带动而落入除尘器底部灰斗，从而被捕集。

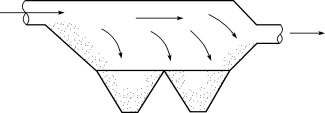

图3-17　重力沉降室

图3-18　旋风除尘器

旋风除尘器可设置在轻体的支架上，也可设置在独立的支座上；可单独使用，也可多台并联使用。

旋风除尘器具有结构简单、体积小、维修方便等优点，所以，在通风除尘工程中应用广泛。
