室外供暖系统安装,直埋敷设方法与标准

(一)供暖管道架空敷设

(1)按设计规定的安装位置、坐标,量出支架上的支座位置,安装支座。架空敷设的供暖管道安装高度,如设计无要求,应符合下列规定:

1)人行地区,不应低于2.5m。

2)通行车辆地区,不应低于4.5m。

3)跨越铁路距离轨顶不应低于6m。

4)安装高度以保温层外表面计算。

(2)支架安装牢固后,进行架设管道安装,管道和管件应在地面组装,长度以便于吊装为宜。

(3)按预定的施工方案进行管道吊装。架空管道的吊装使用机械或桅杆(图2-61)。绳索绑扎管子的位置要尽可能使管子不受弯曲或少弯曲。架空敷设要按照安全操作规程施工。吊上去还没有焊接的管段,要用绳索把它牢固地绑在支架上,避免管子从支架上滚下来发生事故。

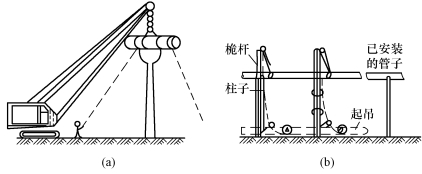

图2-61 架空管道吊装

(a)机械吊装;(b)桅杆吊装

(二)供暖管道地沟敷设

(1)将钢管放到沟内,逐段码成直线进行对口焊接(敷设不通行地沟内,除安装阀类采用法兰连接外,其他接口均采用焊接),连接好的管道找好坡度(以0.003坡向排水阀)。泄水阀安装在阀门井内。

(2)找正钢管,使管子与管沟壁之间的距离以及两管之间的距离,能保证管子可以横向移动。在同一条管道,两个固定支架间的中心线应成直线,每10m偏差不应超过5mm。整个管段在水平方向的偏差不应超过50mm;垂直方向的偏差不应超过10mm。管道位置调整好后,立即将各固定支架焊死,管道与支架间不应有空隙,焊口也不准放在支架上。

(3)供暖管道的热水、蒸汽管,如设计无要求,应敷设在载热介质前进方向的右侧。

(4)地沟内的管道(包括保温层)安装位置,其净距宜符合下列规定:

1)管道自保温层外壁到沟壁面:100~150mm;

2)管道自保温层外壁到沟底面:100~200mm;

3)管道自保温层外壁到沟顶:

①不通行地沟:50~100mm;

②半通行地沟和通行地沟:200~300mm。

(5)焊接活动支架:不同管径的活动支架间距按相关要求确定。

(6)安装阀门,并分段进行水压试验,试验压力工作压力的1.5倍,但不得少于0.6MPa,同时检查各接口有无渗漏水现象,在10min内压力降小于0.05MPa,然后降至工作压力,做外观检查,以不漏为合格。

(三)室外供暖管道安装

1.直埋供暖管道

直埋敷设是将供暖管道直接铺设在管沟的砂垫层上,经砂子或细土埋管后,回填土即可完成供暖管道的安装,如图2-62所示。

(www.daowen.com)

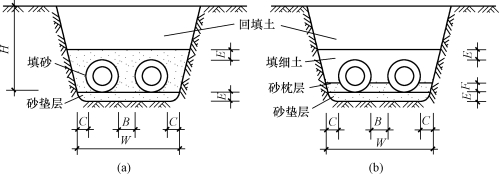

图2-62 管道的直埋敷设

(a)砂子埋管;(b)细土埋管

图2-62中,B≥200mm;C≥150mm;E=100mm;F=75mm。

在管沟开挖并经沟底找坡后,即可铺上细砂进行铺管工作。铺管时按设计标高和坡度,在铺设管道的两端挂两条管道安装中心线(同时也是安装坡度线),使每根整体保温管中心都就位于挂线上,管子对接时留有对口间隙(用夹锯条或石棉板片控制),随后经点焊、全线安装位置的校正后对各个接口进行焊接,最后回填土分层夯实。

2.地沟供暖管道

(1)不通行地沟供暖管道。不通行地沟供暖管道的安装一般有两种安装形式,一种是采用混凝土预制滑托通过高支座支承管道,这种方式称为滑托安装(图2-63);另一种是吊架安装,即用型钢横梁、吊杆和吊环支承管道(图2-64)。

图2-63 不通行地沟供暖滑托安装

图2-64 不通行地沟供暖吊架安装

室外供暖管采用滑托安装,宜在地沟底混凝土施工完毕、沟墙砌筑前进行安装。

室外供暖管采用吊架安装顺序为:下管→吊架横梁及升降螺栓的安装→拉线找正→管子穿入吊环及吊杆→抬管上架,使吊杆弯钩挂入升降螺栓的环孔内→管子对口及通过升降螺栓找正,使平直度、坡度符合设计要求→点焊→找正→管子焊接。

(2)半通行、通行地沟供暖管道。半通行、通行地沟供暖管道的安装如图2-65所示,管子下沟后,半通行、通行地沟供暖管道安装的关键工序是支架的安装。

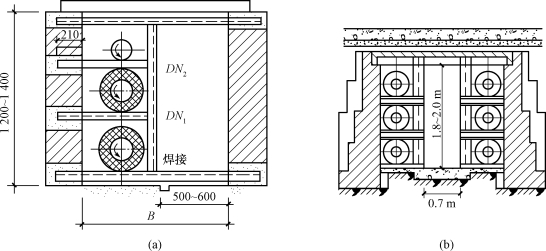

图2-65 半通行、通行地沟供暖管道的安装

(a)半通行地沟;(b)通行地沟

支架可单侧或双侧、单层或数层布置,层与层支架横梁一端栽埋于沟墙上,另一端还可用立柱支撑,做成箱形支架。

管道在横梁上可单根布置,也可将坡度相同的管道并排布置,对坡度不同的管道,也可悬吊于两层之间的横梁上。

支架安装后,应挂线在各支架横梁上弹画出管道的安装中心线,随后即可安装保温管道的高支架并临时点焊在横梁上。然后进行管道安装,对口焊接的顺序应从下到上、从里到外。所有管道端部切口平直度的检查、坡口加工、防腐油漆甚至保温工作,应在管子下沟前在地面施工完毕。

图2-66 架空管道的安装

每根管道的对口、点焊、校正、焊接等工作应尽量采用活口焊接,以提高工效和保证质量;管道焊接后,调整高支座的安装位置并与管子焊接牢固,同时割去高支座底部的临时点焊点,保证管道能自由伸缩。

3.供暖管道架空

供暖管道的架空安装要求中、高支架多用钢筋混凝土及型钢结构做管道的支承实体。架空供暖管道与建筑物、构筑物及电线间的水平与垂直交叉应满足最小间距的要求。

架空管道的安装如图2-66所示。

在各低支架预埋的安装钢板上弹画出管道安装中心线,双管及多管并排安装时,应使各管道安装的中心符合规定。在弹画的管道安装中心线上,摆放保温管安装的高支座并使之与预埋钢板临时点焊固定。吊装就位时,先吊装管道的分支点,使分支管道及控制阀件就位于设计要求的位置中心线上;吊装带弯管的组合管段,使弯路头中心就位于设计要求的转角中心线上;吊装中,高支架的组装管段就位于要求的位置中心线上,并用抱柱法(或型钢支架的焊接法)将预埋管段紧固于道路两侧的支架立柱上。

低支架上安装的直管段可单根管上架,也可将2根或3根管在地面上组装后吊装上架。每根管子上架时,均需使其就位于高支架的弧形面上,直至配管到已吊装就位的各个分支点。
