(一)室内供暖系统管道安装
1.热力入口
室内供暖系统入口也称为热力入口。系统热力入口宜设在建筑物热负荷对称分配的位置,一般在建筑物中部,敷设在用户的地下室或地沟内。入口处一般装有必要的仪表和设备,进行调节、检测和统计供应热量,一般有温度计、压力表、过滤器或除污器等,必要时应设调节阀和流量计,但系统较小时不必全设。图2-39所示为热水供暖系统入口示例。

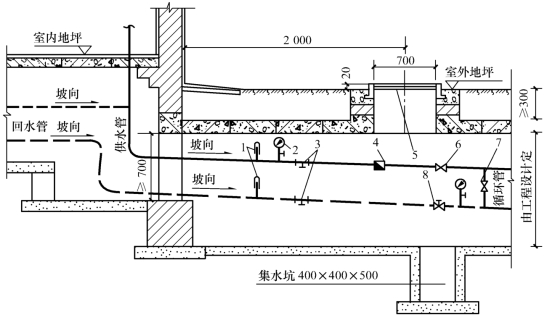

图2-39 热水供暖系统入口示例
1—温度计;2—压力表;3—泄水丝堵;4—热水流量计;5—井盖;6—阀门;7—闸板阀;8—平衡阀(或调节阀)
2.管道支架的安装方法和安装要求
(1)管道支架的安装方法。
1)在钢筋混凝土构件上安装支架的方法是:浇筑钢筋混凝土构件时,在构件内埋设钢板,支架安装时将支架焊在埋设的钢板上。
2)在砖墙上埋设支架,有以下两种方法:
①在墙上预留凿洞,将支架埋入墙内,支架在埋墙的一端劈成燕尾。在埋设前清除洞内的碎砖和灰尘,再用水清洗墙洞。支架的埋入深度应该符合设计图纸规定,一般不小于100mm。埋入时,用1∶3水泥砂浆填塞,填塞时要求砂浆饱满、密实。
②支架的埋入部分事先浇筑在混凝土预制块中,在砌墙时,按规定位置和标高一起砌在墙体上。这个方法需与土建施工密切配合,在砌墙时找准、找正支架的位置和标高。
3)用射钉法安装支架(图2-40)。在没有预留孔洞和没有预埋钢板的砖墙、混凝土构件上安装支架时,可用射钉法安装支架:使用射钉枪将射钉射入砖墙或混凝土构件中,然后用螺母将支架固定在射钉上。安装支架一般选用带外螺纹射钉,以便于安装螺母。
4)用膨胀螺栓法安装支架(图2-41)。支架安装时,先挂线确定支架横梁的安装位置及标高,用已加工好的角形横梁比量并在墙上画出膨胀螺栓的钻孔位置。经打钻孔,轻轻打入膨胀螺栓,套入横梁底部孔眼,将横梁用膨胀螺栓的螺母紧固。
图2-40 射钉法安装支架
图2-41 膨胀螺栓法安装支架
(2)管道支架的安装要求。管道支架、吊架、托架的安装,应符合下列规定:
1)位置应正确,埋设应平整、牢固。
2)与管道接触应紧密,固定应牢固。
3)滑动支架应灵活,滑托与滑槽两侧间应留有3~5mm的间隙,并留有一定的偏移量。
4)无热伸长管道的吊架,吊杆应垂直安装;有热伸长管道的吊架,吊杆应向热膨胀的反方向偏移。
5)固定在建筑结构上的管道支架、吊架,不得影响结构的安全。
3.干管安装
(1)按施工草图进行管段的加工预制,包括断管、套丝、上零件、调直、核对好尺寸,按环路分组编号,码放整齐。
(2)安装卡架时应按设计要求或规定间距安装。吊卡安装时,先把吊棍按坡向、顺序依次穿在型钢上,将吊环按间距位置套在管上,再把管抬起,穿上螺栓,拧上螺母,将管固定。安装托架上的管道时,应先把管就位在托架上,把第一节管装好U形卡,然后安装第二节管,以后各节管均照此进行,紧固好螺栓。
(3)干管安装应从进户或分支路点开始,装管前要检查管腔并清理干净。在丝头处涂好铅油缠好麻,一人在末端扶平管道,一人在接口处把管相对固定对准丝扣,慢慢转动入扣,用一把管钳咬住前节管件,用另一把管钳转动管至松紧适度,对准调直时的标记,要求丝扣外露2~3扣,并清掉麻头,依此方法装完为止(管道穿过伸缩缝或过沟处,必须先穿好钢套管)。管道地上明设时,可在底层地面上沿墙敷设,过门时设过门地沟或绕行,如图2-42所示。

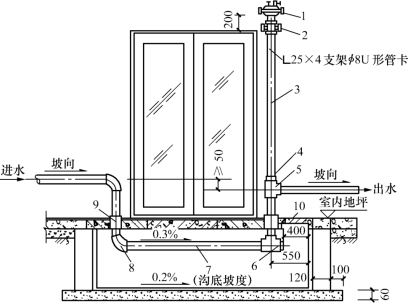

图2-42 供暖管道过门示意
1—排气阀;2—闸板阀;3—空气管;4—补芯;5—三通;6—丝堵;7—回水管;8—弯头;9—套管;10—盖板
(4)制作羊角弯时,应煨两个75°左右的弯头,在连接处锯出坡口,主管锯成鸭嘴形,拼好后即应点焊、找平、找正、找直,然后再进行施焊。羊角弯接合部位的口径必须与主管口径相等,其弯曲半径应为管径的2.5倍左右。
(5)干管过墙安装分路做法,如图2-43所示。分路阀门离分路点不宜过远。如分路处是系统的最低点,必须在分路阀门前加泄水丝堵。集气罐的进出水口应开在偏下约为罐高的1/3处。丝接应与管道连接调直后安装。其放风管应稳固,如不稳,可装两个卡子;集气罐位于系统末端时,应装托、吊卡。

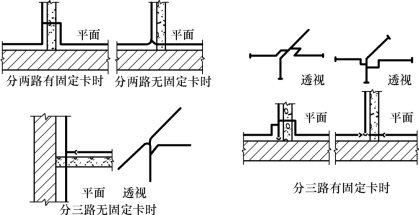

图2-43 干管过墙安装分路做法图
(6)采用焊接钢管,先把管子选好调直,清理好管膛,将管运到安装地点,安装程序从第一节开始;把管就位找正,对准管口使预留口方向准确,找直后用气焊点焊固定,然后施焊,焊完后应保证管道正直。
(7)遇有伸缩器,应在预制时按规范要求做好预拉伸,并做好记录。按位置固定,与管道连接好。波纹伸缩器应按要求位置安装好导向支架和固定支架,并分别安装阀门、集气罐等附属设备。
(8)管道安装完后,检查坐标、标高、预留口位置和管道变径等是否正确,然后找直,用水平尺校对复核坡度,调整合格后,再调整吊卡螺栓、U形卡,使其松紧适度,平正一致,最后焊牢固定卡处的止动板。
(9)摆正或安装好管道穿结构处的套管,填堵管洞口,预留口处应加好临时管堵。
4.立管安装
(1)核对各层预留孔洞位置是否垂直,吊线、剔眼、栽卡子。将预制好的管道按编号顺序运到安装地点。
(2)安装前先卸下阀门盖,有钢套管的先穿到管上,按编号从第一节开始安装。涂铅油缠麻将立管对准接口转动入扣,用一把管钳咬住管件,用另一把管钳拧管,拧到松紧适度,对准调直时的标记要求,丝扣外露2~3扣,直到预留口平正为止,并清掉麻头。
(3)检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管卡子松开,把管放入卡内拧紧螺栓,用吊杆、吊线坠从第一节管开始找好垂直度,扶正钢套管,最后填堵孔洞,预留口必须加好临时丝堵。
(4)立管与支管垂直交叉时,立管应该设半圆形让弯绕过支管,如图2-44所示,让弯的尺寸见表2-1。
图2-44 让弯加工图

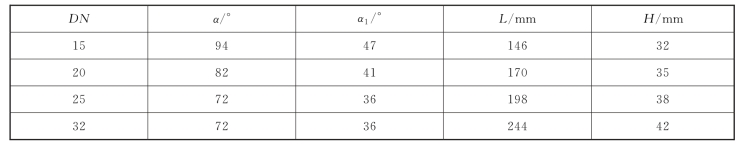

表2-1让弯尺寸表
(5)主立管用管卡或托架安装在墙壁上,其间距为3~4m,主立管的下端要支撑在坚固的支架上。管卡和支架不能妨碍主立管的胀缩。
(6)当立管与预制楼板的主要承重部位相碰时,应将钢管弯制绕过,或在安装楼板时,把立管弯成乙字弯(也称来回弯),如图2-45所示。也可以把立管缩入墙内,如图2-46所示。
图2-45 乙字弯图
图2-46 立管缩入墙内大样图
5.支管安装
(1)检查散热器安装位置及立管预留口是否准确。量出支管尺寸和灯叉弯的大小(散热器中心距墙与立管预留口中心距墙之差)。
(2)配支管,按量出支管的尺寸,减去灯叉弯的尺寸,然后断管、套丝、煨灯叉弯和调直。将灯叉弯两头抹铅油缠麻,装好油任,连接散热器,把麻头清洗干净。
(3)暗装或半暗装的散热器灯叉弯必须与炉片槽墙角相适应,达到美观。
(4)用钢尺、水平尺、吊线坠校对支管的坡度和平行距墙尺寸,并复查立管及散热器有无移动。按设计或规定的压力进行系统试压及冲洗,合格后办理验收手续,并将水泄净。
(5)立支管变径,不宜使用铸铁补芯,应使用变径管箍或焊接法。
6.室内供暖管道的连接形式
(1)顶棚内立管与干管的连接形式,如图2-47所示。
(2)室内干管与立管的连接形式,如图2-48所示。

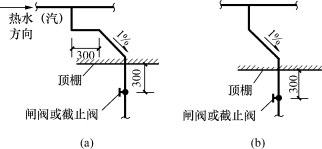

图2-47 顶棚内立管与干管的连接形式
(a)蒸汽供暖(四层以下)、热水供暖(五层以上);(b)蒸汽供暖(三层以下)、热水供暖(四层以下)
图2-48 室内干管与立管的连接形式
(a)与热水(汽)管连接;(b)与回水干管连接
(3)主干管与分支干管的连接形式,如图2-49所示。
(4)地沟内干管与立管的连接形式,如图2-50所示。
图2-49 主干管与分支干管的连接形式

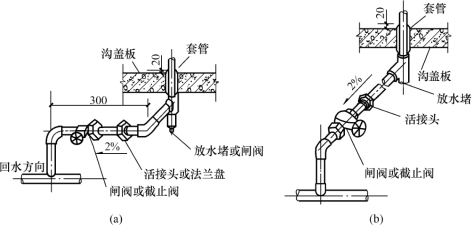

图2-50 地沟内干管与立管的连接形式
(a)地沟内干管与立管连接;(b)在400×400管沟内干立管连接
(二)散热器安装
1.散热器的布置
散热器布置的基本原则是力求使室温均匀,使室外渗入的冷空气能被较迅速地加热,工作区(或呼吸区)温度适宜,尽量少占用有效空间和使用面积。散热器一般布置在房间外墙一侧,为防止散热器冻裂,在两道外门之间、门斗及紧靠开启频繁的外门处,不宜设置散热器。

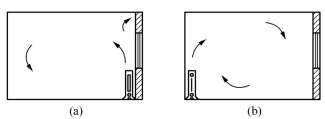

图2-51 散热器的布置
在建筑物内,一般是将散热器布置在房间外窗的窗台下,如图2-51(a)所示。如此,可使从窗缝渗入的室外冷空气迅速加热后沿外窗上升,形成室内冷、暖气流自然对流,令人感到舒适。如果房间进深小于4m,且外窗台下无法装置散热器,散热器可靠内墙放置,如图2-51(b)所示。这样布置有利于室内空气形成环流,改善散热器对流换热,但工作区的气温较低,给人以不舒适的感觉。
散热器一般应明装,即敞开装置或装于深度不大于130mm的墙槽内。当房间装修和卫生要求较高或因热媒温度高容易烫伤人时(如宾馆、幼儿园等),要隐蔽装置,并采用在散热器外加网罩,设置格栅、挡板等措施。为保证散热器的散热效果和安装要求,散热器底部距地面高度通常为150mm,但不得小于60mm;顶部不小于50mm,与墙面净距不得小于25mm。(www.daowen.com)
楼梯间的散热器应尽量布置在底层,被散热器加热的空气流能够自由上升,补偿楼梯间上部空间的耗热量。底层楼梯间的空间不具备安装散热器的条件时,应把散热器尽可能地布置在楼梯间下部的其他层。
2.散热器的计算
选定了供暖系统形式及散热器类型后,即可根据传热学基本公式计算所需散热面积和片数,为简化计算,可直接用下式求出散热器所需片数:
式中 n——散热器所需片数(片);
Q——散热器设计热负荷(W);
q——散热器在一定条件下的散热量(W/片),见表2-2;
β1——安装形式修正系数,明装时取β1=1.0,见表2-3;
β2——散热器进回水方式修正系数,见表2-4;
β3——散热器片数修正系数,见表2-5。
【例2-1】 某热水供暖系统为双管上行下回式,供水温度为95℃,回水温度为70℃,供暖房间面积为20m2,所需热负荷为1400W,冬季室内供暖计算温度为18℃。试确定采用M-132型散热器明装进回水方式为上进下回的片数。
已知Q=1400W,tn=18℃,tg=95℃,th=70℃。查表得q=133W/片,明装时β1=1.0,β2=1.0,β3暂按1.0计算,则
查表2-5,β3=1.0时,片数应为6~10,取m=10片。
表2-2 散热器的散热量q

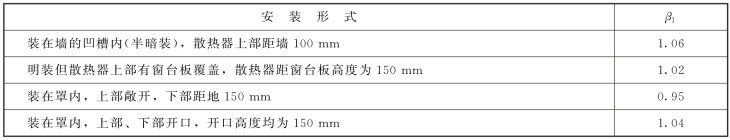

表2-3 散热器安装形式修正系数β1
表2-4 散热器进回水方式的修正系数β2
表2-5 柱形散热器组装片数修正系数β3
3.托钩与固定卡安装
(1)柱形带腿散热器固定卡安装。从地面到散热器总高的3/4处画水平线,与散热器中心线交点画印记,此为15片以下的双数片散热器的固定卡位置。单数片向一侧错过半片。16片以上者应栽两个固定卡,高度仍在散热器3/4高度的水平线上,从散热器两端各距离4~6片的地方栽入。
(2)挂装柱形散热器安装。托钩高度应按设计要求,并从散热器距地高度上翻45mm画水平线。托钩水平位置采用画线尺来确定,画线尺横担上刻有散热片的刻度。画线时应根据片数及托钩数量分布的相应位置,画出托钩安装位置的中心线,挂装散热器的固定卡高度从托钩中心上翻散热器总高的3/4处画水平线,其位置与安装数量同带腿片安装。
(3)用錾子或冲击钻等在墙上按画出的位置打孔洞。固定卡孔洞的深度不小于80mm,托钩孔洞的深度不小于120mm,现浇混凝土墙的深度为100mm(使用膨胀螺栓应按膨胀螺栓的要求深度)。
(4)用水冲净洞内杂物,填入M20水泥砂浆到洞深的一半时,将固定卡、托钩插入洞内,塞紧,用画线尺或φ70管放在托钩上,用水平尺找平找正,填满砂浆抹平。
(5)柱形散热器的固定卡及托钩按图2-52加工。托钩及固定卡的数量和位置按图2-53安装(方格代表炉片)。

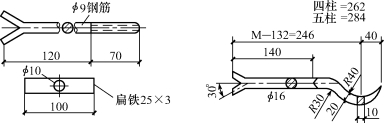

图2-52 柱形散热器固定卡及托钩
图2-53 托钩及固定卡的数量和位置

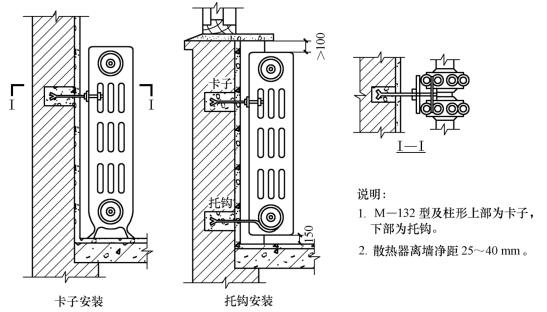

(6)柱形散热器卡子托钩安装,如图2-54所示。
图2-54 柱形散热器卡子托钩安装
(7)用上述同样方法将各组散热器全部卡子托钩栽好;成排托钩卡子需将两端钩、卡栽好,定点拉线,然后再将中间钩、卡按线依次栽好。
4.散热器支管安装
连接散热器支管的坡度:当支管全长小于等于500mm时,为5mm;当支管全长大于500mm时,为10mm;当一根立管在同一节点上接有两根支管,任意一根长度超过500mm时,两根均按10mm进行安装。
散热器支管长度超过1.5m时,该支管中间应设托钩。墙间距应和立管一致,直管段不许有弯,接头要严密,不漏水。散热器支管过墙时,除应该加设套管外,还应注意支管不准在墙内有接头。支管上安装阀门时,在靠近散热器一侧应该与可拆卸件连接。散热器支管安装,应在散热器与立管安装完毕后进行,也可与立管同时进行安装。安装时一定要把钢管调整合适后再进行碰头,以免弄歪支管、立管。
5.散热器冷风门安装
(1)按设计要求,将需要打冷风门眼的炉堵放在台钻上打φ8.4的孔,在台虎钳上用1/8″丝锥攻丝。
(2)将炉堵抹好铅油,加好石棉橡胶垫,在散热器上用管钳子上紧。在冷风门丝扣上抹铅油,缠少许麻丝,拧在炉堵上,用扳子上到松紧适度,放风孔向外斜45°(宜在综合试压前安装)。
(3)钢制串片式散热器、扁管板式散热器按设计要求统计需打冷风门的散热器数量,在加工订货时提出要求,由厂家负责做好。
(4)钢板板式散热器的放风门采用专用放风门水口堵头,订货时提出要求。
(5)圆翼形散热器放风门安装,按设计要求在法兰上打冷风门眼,做法同炉堵上装冷风门。
(三)附属设备安装
1.调压板安装

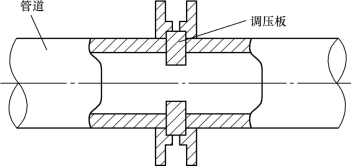

热水系统的调压板用铝合金或不锈钢制成,用来调整供水压力,起减压作用,如图2-55所示。
一般应考虑在部分建筑物供暖入口装置处送水管上加装调压板,选取不同调压板孔径来调节压力。当然,也可以在低层建筑系统入口处装设自动泄压装置。
2.除污器安装
除污器安装在供暖系统的入口供水总管上,位于调压板之前,垂直安装,如图2-56所示,介质流向以箭头标示。除污器的作用是过滤管路内水中的泥沙等,确保系统内水质的洁净,防止堵塞管路及附件。安装时,除污器应有单独支架(支座)支承。除污器的进、出口管道上应装压力表,旁通管上应安装旁通阀。
图2-55 调压板
图2-56 除污器
3.汽水分离器安装
汽水分离器安装时圆筒应垂直,其放空气管引至室外,一般距离地面2.5m;将泄水管引至室外明沟(或排水沟),如图2-57所示。
汽水分离器必须安装于水平管线上,排水口垂直向下,所有口径的汽水分离器均带安装支架,以减小管道承载。为确保被分离的液体迅速排放,应在汽水分离器底部的排水口连接一套合适的疏水器组合。
4.疏水器安装
图2-57 汽水分离器
1—圆筒体;2—封头;3—挡板;4—滤板;5—排气口;6—排水口
疏水器也称疏水阀、回水盒、隔汽具,设在蒸汽系统中。其作用是自动排除蒸汽管道、设备和散热器内的凝结水,而阻止蒸汽通过。其种类较多,有浮球式、浮筒式、吊筒式、脉冲式、热动力式等。脉冲式疏水器如图2-58所示。
在螺纹连接的管道系统中安装疏水器时,组装的疏水器两端应装有活接头,进口端应装有过滤器,以定期清除寄存污物,保证疏水阀孔不被堵塞;当凝结水不需回收而直接排放时,疏水器后可不设截止阀;疏水器前应设放气管,排放空气或不凝性气体,以减少系统内气体堵塞现象;当疏水器管道水平敷设时,管道应坡向疏水器,以防出现水击现象。
5.减压阀安装
减压阀是用来将外网的压力减到室内用热设备(或散热器)所需要的压力。减压阀主要分为活塞式减压阀、波纹管式减压阀和弹簧膜片式减压阀三种形式。活塞式减压阀如图2-22所示。为了便于操作、调整和维修,减压阀一般应安装在水平管道上。
6.膨胀水箱安装
在热水供暖系统中,膨胀水箱有调节水量、稳定压力及排除空气三个作用。其形状分为圆形和方形两种,用厚3mm的钢板制作,如图2-59所示。
图2-58 脉冲式疏水器
1—活塞;2—阀瓣;3—主泄孔;4—副泄孔;5—控制室;6—调节杆
图2-59 膨胀水箱
安装膨胀水箱时应考虑防止水箱内水的冻结,若水箱安装在非供暖房间内,应考虑保温。
膨胀管在重力循环系统时接在供水总立管的顶端;在机械循环系统时接至系统定压点,一般接至水泵吸入口前,循环管接至系统定压点前的水平回水干管上,该点与定压点之间应保持1.5~3m的距离。这样可让少量热水缓慢通过循环管和膨胀管流出水箱,以防水箱里的水冻结。在重力循环中,循环管也接到供水干管上,它应与膨胀管保持一定的距离。
膨胀管、溢水管和循环管上严禁安装阀门,而排水管和信号管上应设置阀门。设在非供暖房间内的膨胀管、循环管、信号管均应保温。
7.集气罐安装
集气罐设置于管道系统的最高处,用于排除空气,上供下回式系统集气罐设置在供水干管末端。集气罐分为立式和卧式两种。一般用厚度为4~5mm的钢板卷成或用钢管焊成,如图2-60所示。

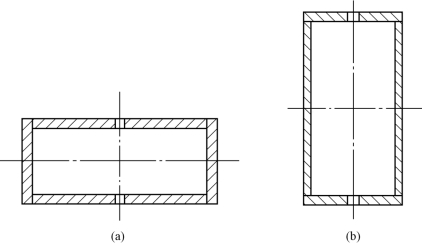

图2-60 集气罐
(a)卧式集气罐;(b)立式集气罐
安装集气罐时应注意:集气罐应设在系统末端最高处,并使供水干管逆坡,以利于排气。
