（一）燃气系统施工图的组成

燃气系统施工图一般由设计说明、平面图、系统图和详图等几部分组成。

1.平面图

平面图主要反映燃气进户管、立管、支管、燃气表和燃气灶的平面位置及相互关系。

2.系统图

系统图主要反映燃气设施、管道、阀门、附件的空间相互关系，管道的标高、坡度及管径等。

（二）燃气系统施工图的识读

燃气系统施工图的识图方法是以系统为单位，应按燃气的流向先找系统的入口，按总管及入口装置、干管、立管、支管、用户软管到燃气用具的进气接口顺序识读。

识读室内燃气工程施工图，应首先熟悉施工图样，对照图样目录，核对整套图样是否完整，确认无误后再正式识读。识读图样的方法没有统一规定，识读时应注意以下几点：

（1）认真阅读施工图设计与施工说明：读图之前应先仔细阅读设计与施工说明，通过文字说明能够了解燃气工程总体概况，了解图样中用图形无法表达的设计意图和施工要求，如燃气介质种类，燃气气源，总用气量，燃气管压力级制，管道材质及其连接方法，防腐保温的做法，管道附件及附属设备类型，系统吹扫和试压要求，施工中应执行和采用的规范、标准图号等。

（2）以系统为单位进行识读：识读时以系统为单位，可按燃气介质的输送流向识读，按用户引入管、水平干管、立管、用户支管、下垂管、燃气用具的顺序识读。

（3）平面图与系统图对照识读：识读时应将平面图与系统图对照起来看，以便相互补充和说明，以全面、完整地掌握设计意图。在平面图和系统图中进行编号的设备、材料图形符号应对照查看主要设备及材料明细表，以正确理解设计意图。

（4）仔细阅读安装大样图：安装大样图多选用全国通用燃气标准安装图集，也可单独绘制，用来详细表示工程中某一关键部位的安装施工，或平面及系统图中无法清楚表达的部位，以便指导正确安装施工。

（三）燃气系统施工图识读实例

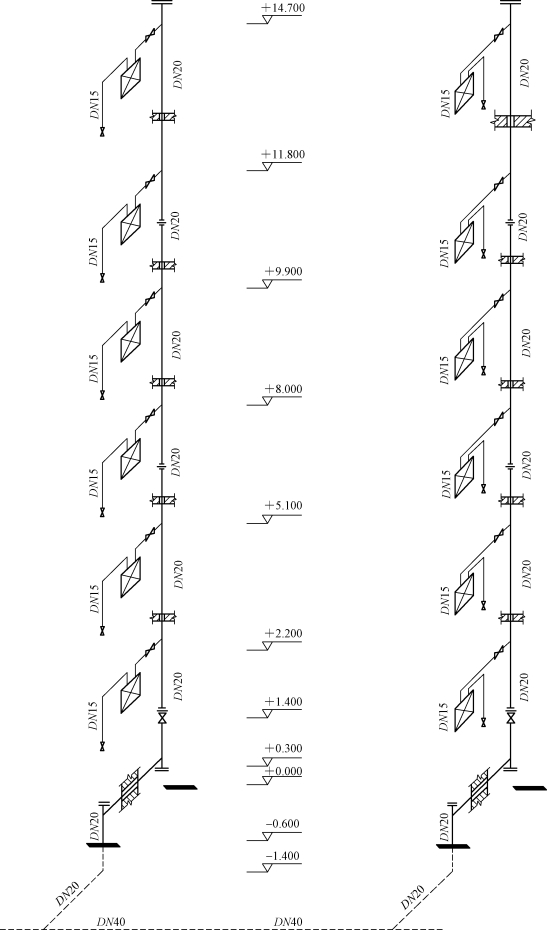

识读燃气系统图时，应将平面图和系统图结合对照，以弄清空间布置关系。图2-36所示为某楼某单元室内燃气管道系统图，识读系统图时应掌握的内容如下：(www.daowen.com)

（1）室内、室外地坪标高基准。以室内地坪为基准，室内外差是0.6m。

（2）建筑物的层高，为2.9m。

（3）明确室外燃气管道的埋设深度、坡度。埋设深度是0.8m，天然气不需要考虑管道坡度，而人工燃气需要考虑各个管段的坡向和坡度。

图2-36　某楼某单元室内燃气管道系统图

（4）引入管与庭院管道连接结构，图2-36所示是直接焊接在室外庭院管上。

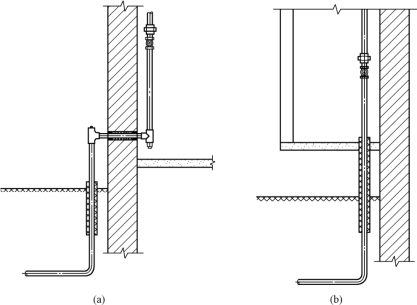

（5）引入管的安装方式，如地上引入[图2-37（a）]或地下引入[图2-37（b）]。图2-36所示为地下引入。

图2-37　引入管安装方式

（a）地上引入；（b）地下引入

（6）立管管径、立管阀位置。立管管径为DN20，采用镀锌钢管。立管阀位于一层，距离地面1.4m。

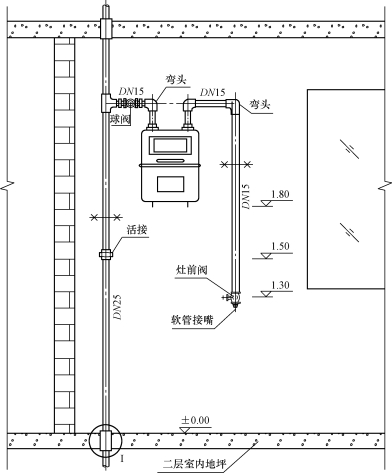

（7）燃气表的连接形式，如左进右出或右进左出。图2-36所示为左立管是右进左出，而右立管为左进右出。常规燃气表安装详图如图2-38所示。

图2-38　常规燃气表安装详图

（8）灶前阀安装高度为1.4m。
