建筑供暖施工图组成及设备安装要求

(一)供暖系统施工图的组成

供暖系统施工图包括设计与施工说明、平面图、系统图、详图和设备及主要材料明细表。

1.设计与施工说明

供暖设计说明书一般写在图纸的首页上,内容较多时也可单独使用一张图,主要内容有:热媒及其参数;建筑物总热负荷;热媒总流量;系统形式;管材和散热器的类型;管子标高是指管中心还是指管底;系统的试验压力;保温和防腐的规定以及施工中应注意的问题等。

2.平面图

平面图是用正投影原理,采用水平全剖的方法,连同房屋平面图一起画出的。

(1)楼层平面图。楼层平面图指中间层(标准层)平面图,应标明散热设备的安装位置、规格、片数(尺寸)及安装方式(明设、暗设、半暗设),立管的位置及数量。

(2)顶层平面图。除有与楼层平面图相同的内容外,对于上分式系统,要标明总立管、水平干管的位置;干管管径大小、管道坡度以及干管上的阀门、管道固定支架及其他构件的安装位置;热水供暖要标明膨胀水箱、集气罐等设备的位置、规格及管道连接情况。

(3)底层平面图。除有与楼层平面图相同的有关内容外,还应标明供暖引入口的位置、管径、坡度及采用标准图号(或详图号)。下分式系统标明干管的位置、管径和坡度;上分式系统标明回水干管(蒸汽系统为凝水干管)的位置、管径和坡度。管道地沟敷设时,平面图中还要标明地沟位置和尺寸。

3.系统图

系统图是指表示供暖系统空间布置情况和散热器连接形式的立体轴测图,反映系统的空间形式。系统采用前实后虚的画法,表达前后的遮挡关系。系统图上标注各管段管径的大小,水平管的标高、坡度、散热器及支管的连接情况,对照平面图可反映系统的全貌。

4.详图

供暖平面图和系统图难以表达清楚而又无法用文字加以说明的问题,可以用详图表示。详图包括有关标准图和绘制的节点详图。

(1)标准图。在设计中,有的设备、器具的制作和安装,某些节点的结构做法和施工要求是通用的、标准的,因此,设计时直接选用国家和地区的标准图集和设计院的重复使用图集,不再绘制这些详细图样,只在设计图纸上注出选用的图号,即通常使用的标准图。有些图是施工中通用的,但非标准图集中使用的,所以,习惯上人们把这些图与标准图集中的图一并称为重复使用图。

(2)节点详图。节点详图是用放大的比例尺画出复杂节点的详细结构,一般包括用户入口、设备安装、分支管大样、过门地沟等。

5.设备及主要材料明细表

在设计供暖施工图时,应把工程所需的散热器的规格和分组片数、阀门的规格型号疏水器的规格型号以及设计数量和质量列在设备表中;把管材、管件、配件以及安装所需的辅助材料列在主要材料表中,以便做好工程开工前的准备。

(二)供暖系统施工图的识读

供暖系统施工图识读程序与其他施工图识读基本一致,这里主要介绍供暖系统平面图与系统图的识读方法。

1.平面图的识读

识读平面图时,要按底层、顶层、中间楼层平面图的识读顺序分层识读,重点搞清以下环节:

(1)供暖进口平面位置及预留孔洞尺寸、标高情况。

(2)入口装置的平面安装位置,对照设备材料明细表查清选用设备的型号、规格、性能及数量;对照节点图、标准图,弄清各入口装置的安装方法及安装要求。

(3)明确各层供暖干管的定位走向、管径及管材、敷设方式及连接方式。明确干管补偿器及固定支架的设置位置及结构尺寸。对照施工说明,明确干管的防腐、保温要求,明确管道穿越墙体的安装要求。

(4)明确各层供暖立管的形式、编号、数量及其平面安装位置。

(5)明确各层散热器的组数、每组片数及其平面安装位置,对照图例及施工说明,查明其型号、规格、防腐及表面涂色要求。当采用标准层设计时,因各中间层散热器布置位置相同而只绘制一层,而将各层散热器的片数标注于一个平面图中,识读时应按不同楼层读得相应片数。散热器的安装形式,除四、五柱型有足片可落地安装外,其余各型散热器均为挂装。散热器有明装、明装加罩、半暗装、全暗装加罩等多种安装方式,应对照建筑图纸、施工说明予以明确。

(6)明确供暖支管与散热器的连接方式(单侧连、双侧连、水平串联、水平跨越等)。

(7)明确各供暖系统辅助设备(膨胀水箱、集气罐、自动排气阀等)的平面安装位置,并对照设备材料明细表查明其型号、规格与数量,对照标准图明确其安装方法及安装要求。

2.系统图的识读

系统图应按平面图规划的系统分别识读。为避免图形重叠,系统图常分开绘制,使前、后部投影绘成两个或多个图形,因此还需分片识读。无论何种识读,均应自入口总管开始,沿供水总管、干管、立管、支管、散热设备、回水支管、立管、干管、回水总管的识读路线循环一周。

室内供暖系统图识读时应重点注意以下技术环节:

(1)总管(供水、回水)及其入口装置的安装标高。

(2)各类管道的走向、标高、坡度、支承与固定方法、相互连接方式、管材及管径,与供暖设备的连接方法等。(www.daowen.com)

(3)明确各类管道附件的类型、型号、规格及其安装位置与标高;明确管道转弯、分支、变径等采用管件的类型、规格。

(4)对照标准图,重点明确管道与设备、管道与附件的具体连接方法及安装要求。

(5)在通过分片识读已经搞清分片系统情况的基础上,将各分片系统衔接成整体。务必掌握各独立供暖系统的全貌,清楚设备与管道连接的整体情况,明确全系统的安装细部要求。

(三)供暖系统施工图识读实例

现以某学校实训楼采暖工程施工图(图2-31~图2-35)为例介绍采暖施工图的识读方法和步骤。

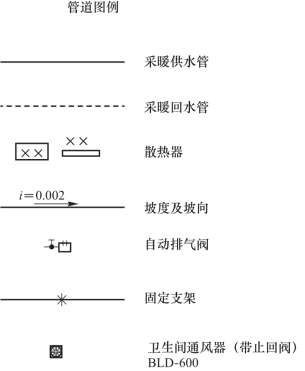

图2-31 管道图例

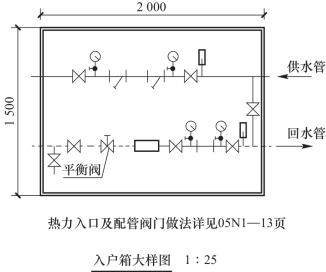

图2-32 热力入口安装大样图

1.平面图的识读

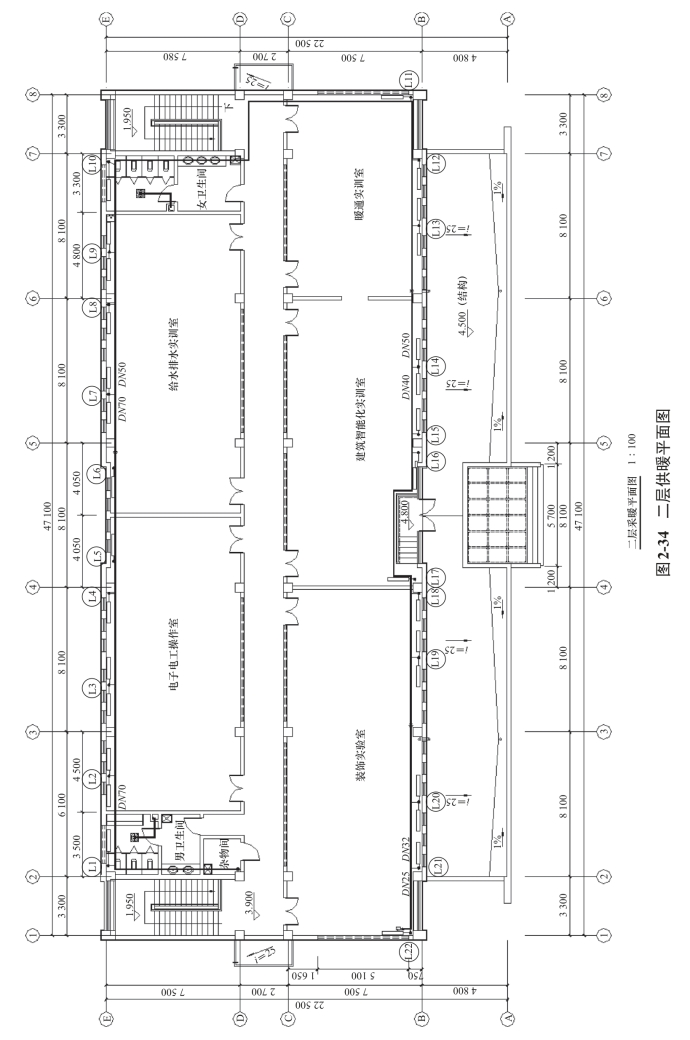

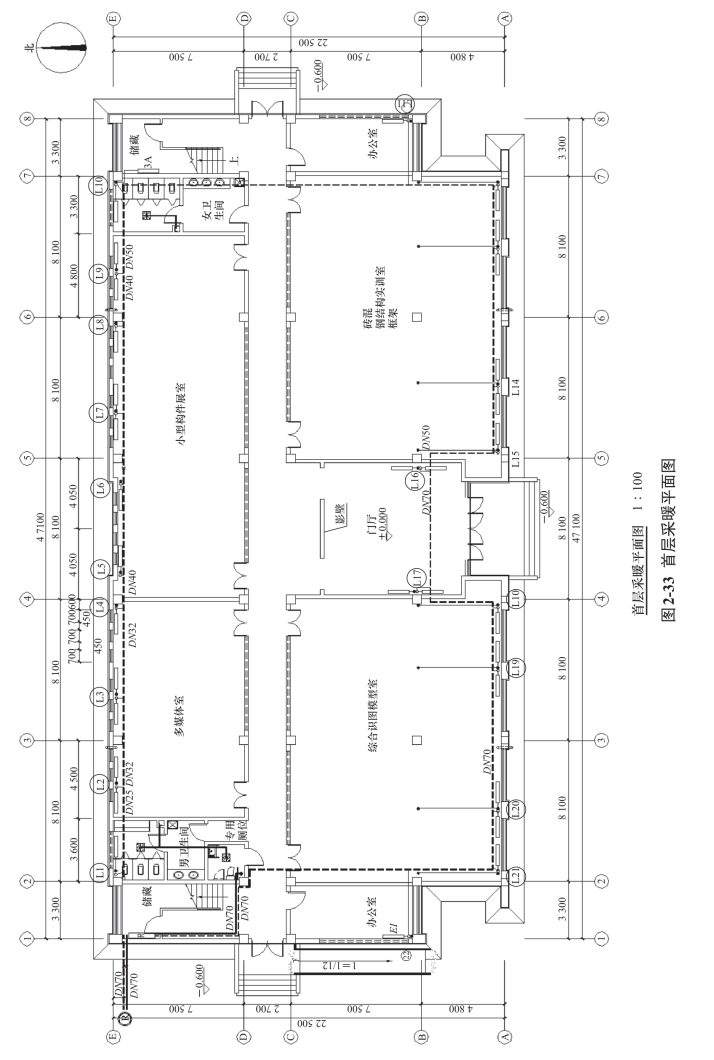

从图2-33首层采暖平面图和2-34二层采暖平面图中可以看出,采暖总管热力入口布置在建筑物西北角楼梯间内,供水干管从西侧外墙进入建筑物,向上出地面接入热力入口,通过热力入口后向东,沿楼梯间梁下穿墙进入专用卫生间,穿楼板至二楼杂物间,向北至北外墙拐向东沿北外墙分别引出L1~L10共10根立管,到二楼女卫生间东侧内墙向南穿墙进入走廊,向东至东外墙向南穿内墙进入暖通实训室,向南至南外墙沿南外墙屋顶下敷设分别引出L11~L22共12根立管,系统总共引出立管22根。从平面图中可以看出,室内散热器除办公室、储藏室因采用落地窗无法在窗下布置而沿内墙布置外,其他房间内的散热器均安装在窗台下。本工程采用铜铝复合散热器,每组散热器的柱(片)数均标注在窗口墙外或其附近处。采暖干管沿顶层;回水干管沿首层顶棚下敷设,呈矩形同程式布置,汇集采暖立管L1~L22回水于总回水管。在首层和二层采暖平面图中,分别标注有回水干管、供水干管的管径尺寸及管道安装坡度。供、回水干管末端最高点处设自动排气阀。

2.系统图的识读

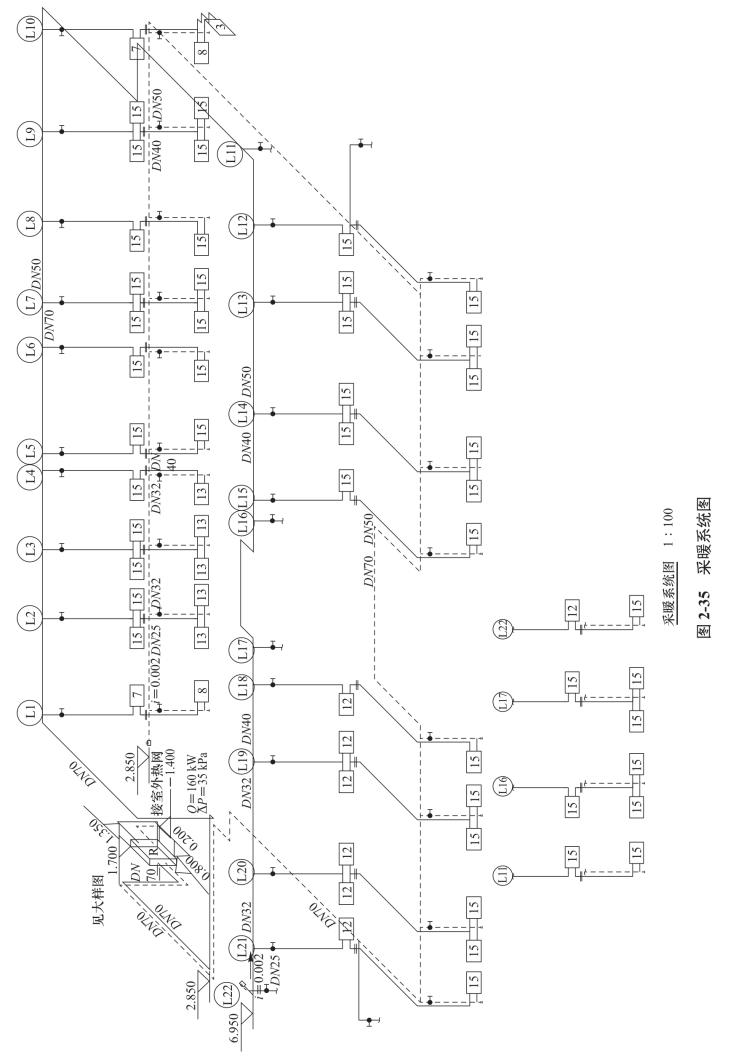

图2-35所示为本工程的采暖系统图。将该图与平面图对照,可以清楚地看出该采暖系统整个管道系统组成、管道走向及其与设备部件连接的空间位置。采暖总管从楼房南面正中地下标高-1.400m处穿过基础,进入建筑,然后向上出地面于1.350m标高处进入热力入口,通过热力入口后向上到一楼屋面下,沿一楼楼梯间梁下2.800m标高处穿墙进入专用卫生间抬头向上,穿过楼板至二楼杂物间,在二楼顶棚下向北至北外墙内侧拐向东分别向下引出L1~L10共10根立管,至二楼女卫生间东侧内墙向南穿墙进入走廊,向东至东外墙再向南穿内墙进入暖通实训室,至南外墙沿南外墙屋顶自东向西敷设分别向下引出L11~L22共12根立管,供水干管自末端向热力入口方向保持0.002坡度,末端标高为6.950m。回水干管的起点在一楼男卫生间L1立管处,末端设自动排气阀,标高为2.850m。沿一层顶棚呈顺时针围绕建筑外墙敷设,分别接收北侧L1~L10和南侧L11~L22立管的回水,按0.002下降坡度引回一楼西侧楼梯间,降低高度至标高0.800m接入热力入口。通过热力入口后埋入地下与室外热力管网连接。系统中散热器立管采用单管串联式连接。系统中每根立管供回水流程长度大致相等构成同程式系统,有利于系统的水力平衡。由于系统采用上供中回式干管布置形式,首层散热器位置低于回水干管,故每组散热器立管的最低点均设有泄水阀。图中标注了各管段管径大小、散热器数量、管道坡度,水平干管起末端标高,以及在立管上标注的楼层地面标高。

3.详图的识读

图2-35所示为热力入口安装大样图,比例为1∶25。该热力入口及配管阀门安装详细尺寸和做法可查阅05N1标准图集,由图中可看出,热力入口主要设备包括闸阀,粗、精过滤器,平衡阀,压力表,温度计及旁通管、泄水阀等。

(四)工程实例

设计施工说明

(1)本工程为某学校实训楼采暖设计。

(2)室内设计参数。

(3)采暖热媒采用80℃/60℃热水,由外网集中供应,系统定压由外网解决。系统最大热负荷及入口处所需最低值压力见系统图入口处标注。本工程采用上供下回单管顺序式采暖系统。

(4)管材采用热镀锌钢管,丝扣连接。散热器选用铜铝复合散热器,同侧进、出口中心距700mm挂装。散热量不小于172W/柱(ΔT=64.5℃)。单柱长为80mm,宽为75 mm。立、支管管径均为DN20。

(5)管道穿楼板,墙、梁处配合土建预埋大号钢套管,楼板内套管顶部高出地面2cm,底部相平,墙内套管两端与饰面平齐。穿厕所的管道与套管间填实油麻。管道穿沉降缝处设橡胶挠性接管连接。

(6)供水干管、回水干管最高处设E121型自动排气阀。

(7)楼梯间、走道及不采暖房间内管道均采用3cm超细玻璃棉管壳保温,外包铝箔,做法见国家标准87R411。

(8)管道上必须配置必要的支架、吊架、托架,具体形式由施工及监理单位根据现场实际情况确定,做法参见国家标准88R420。

(9)管道系统安装完毕并经试压合格后应对系统进行反复冲洗,直至排出水中无杂质且水色不浑浊,方为合格。

(10)地埋部分供、回水干管采用氰聚塑直埋保温管,直埋管出地坪后应高于地面10cm。

(11)图中标高以米计(管中标高),尺寸以毫米计。

(12)未尽施工事项应遵守现行施工及验收规范。
